159249. （2023•西电中学•高二上二月）在“测定金属的电阻率”的实验中，所用金属电阻丝的电阻约为30Ω．现通过以下实验测量该金属材料的电阻率．
$德优题库$
①用螺旋测微器测量电阻丝直径，其示数如图1所示，则该电阻丝直径的测量值d=       mm；
②实验中能提供的器材有开关、若干导线及下列器材：
电压表V₁（量程0～3V，内阻约3kΩ）；
电压表V₂（量程0～15V，内阻约15kΩ）；
电流表A₁（量程0～100mA，内阻约5Ω）；
电流表A₂（量程0～0.6A，内阻约0.1Ω）；
滑动变阻器R₁（0～10Ω）；
滑动变阻器R₂（0～1kΩ）；
电源E（电动势为4.5V，内阻不计）．
为了便于调节电路并能较准确的测出电阻丝的阻值，电压表应选        ，电流表应选        ，滑动变阻器应选        ．
③画出该实验的实验原理图2，要求：能改变电阻丝的测量长度和进行多次测量．
④利用测量数据画出U-L图线，如图3所示，其中（L₀，U₀）是U-L图线上的一个点的坐标．根据U-L图线，用电阻丝的直径d、电流I和坐标（L₀，U₀）可计算得出电阻丝的电阻率ρ=       ．（用所给字母表示）

共享时间:2023-12-15 难度:2

纠错

下载

相似

组卷

[考点]

螺旋测微器的使用与读数，导体电阻率的测量，

[答案]

见试题解答内容

[解析]

解：①螺旋测微器的固定刻度的读数为0，可动刻度的刻度为：18.3×0.01＝0.183mm
所以螺旋测微器的读数为：0.183mm
②由于电源E，电动势为4.5V，若选用电压表V₂则读数误差较大，所以电压表应选V₁；
由于电路中的最大电流为

，所以电流表应选A₁；
为了便于调节电路并能较准确的测出电阻丝的阻值并能变电阻丝的测量长度和进行多次测量，且能有效地控制不超出电压表的量程，所以供电电路用分压式，滑动变阻器应选R₁
③供电电路用分压式，

＝

＝6，

＝

＝100，

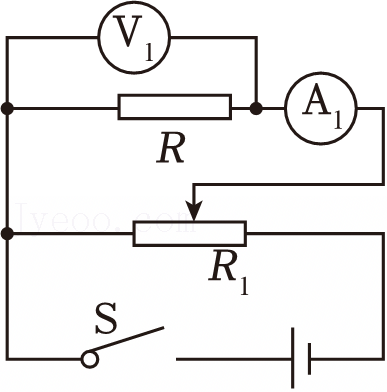

，所以测量电路用电流表外接，电路如图所示：

④由R＝ρ

得：ρ＝

＝

又有R＝

，得：ρ＝

故答案为：
①0.183（0.182～0.184）；
②V₁，A₁，R₁；
③如图所示；
④

．

[点评]

本题考查了"螺旋测微器的使用与读数，导体电阻率的测量，"，属于"必考题"，熟悉题型是解题的关键。

转载声明：

本题解析属于发布者收集录入，如涉及版权请向平台申诉！！版权申诉

相似题 全部同步专题复习模拟真题联考专练月考周考期中期末单元寒假暑假副题

159069. （2023•铁一中学•高二上二月）（1）在“测定金属的电阻率”的实验中：有两位同学所设计的测量电路的一部分分别如图甲、乙所示，若分别用这两个电路进行实验，则测量值比真实值偏小的应是　　图所示的电路（选填“甲”或“乙”）；这种误差　　（填“能”或“不能”）通过多次测量取平均值来减少。

（2）该小组的同学用螺旋测微器测量电热丝的直径d，其中某一次测量结果如图丙所示，其读数为　　mm。

共享时间:2023-12-26 难度:2 相似度:2

解析

纠错

下载

组卷

161455. （2023•长安区一中•高二下期末）两同学为测定一段粗细均匀、电阻率较小的电阻丝的电阻率，采用了如图甲所示的电路进行测量。

实验步骤如下：
a．用螺旋测微器在电阻丝上的三个不同位置测出电阻丝直径，求出平均值D；
b．调节电阻丝上的导电夹P的位置，用毫米刻度尺测量并记录导电夹P到电阻丝右端B的长度x；闭合开关S，记录电压表示数U、电流表示数I；
c．改变电阻丝上的导电夹P的位置，重复步骤b，记录多组x、U、I的值。
（1）若螺旋测微器某次测量结果如图乙所示，其示数为　　 mm。
（2）若选用某组U、I值，用

算出电阻丝连入电路的电阻R_x，则计算值与真实值相比　　。（选填“偏小”、“相等”或“偏大”）
（3）根据多组测量得到的实验数据绘出

图像如图丙所示，若图线斜率为k，则电阻丝的电阻率ρ＝　　（用已知或测量出的物理量的符号表示）；电流表内阻对电阻率的测量　　（选填“有”或“没有”）影响。
（4）用记录的数据绘制出U﹣I图像如图丁所示，由图像可知电源的内阻r＝　　 Ω。（结果保留两位有效数字）

共享时间:2023-07-18 难度:2 相似度:2

解析

纠错

下载

组卷

162237. （2023•师大附中•高二上期中）某实验小组做“测量一由新材料制成的粗细均匀金属丝的电阻率”实验。除待测金属丝外备选器材如下：
A．量程为5mA、内阻r₁=50Ω的电流表
B．量程为0.6A、内阻r₂=0.2Ω的电流表
C．量程为6V、内阻r₃约为15kΩ的电压表
D．最大阻值为15Ω、最大允许电流为2A的滑动变阻器
E．定值电阻R₁=5Ω
F．定值电阻R₂=500Ω
G．电动势E=6V、内阻很小的直流电源
H．开关一个，导线若干
I．多用表，螺旋测微器，刻度尺
$德优题库$

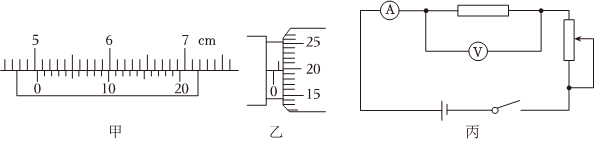

（1）先用多用表×10Ω挡粗测其电阻，如图甲所示，读数为       Ω，然后用螺旋测微器测其直径，则螺旋测微器的示数D=       mm。
（2）采用图丙所示电路尽可能精确地测量该金属丝的电阻率，电流表应选用       （填“A”或“B”），定值电阻应选用       （填“E”或“F”）。
（3）电压表的示数记为U，所选用电流表的示数记为I，则该金属丝的电阻的表达式R_x=       ；若用刻度尺测得待测电阻丝的长度为L，则其电阻率的表达式ρ=       （表达式中所用到的阻值必须用对应的电阻符号表示，不得直接用数值表示）。

共享时间:2023-11-30 难度:2 相似度:2

解析

纠错

下载

组卷

162872. （2021•西安中学•高二上期中）如图，在“测定金属丝电阻率”的实验中需要测出其长度L、直径D和电阻R。某同学要测量一均匀新材料制成的圆柱体的电阻率ρ，步骤如下：
$德优题库$
（1）用20分度的游标卡尺测量其长度如图甲所示，由图可知其长度L=       mm；
（2）用螺旋测微器测量其直径如图乙所示，由图可知其直径D=       mm；
（3）若用图丙测金属丝的电阻，则测量结果将比真实值偏        （填“大”或“小”）；
（4）用电压表和电流表测金属丝的电压为U和电流为I，则可以用以上测得的物理量表示出该圆柱体的电阻率表达式ρ=       。

共享时间:2021-11-16 难度:3 相似度:1.67

解析

纠错

下载

组卷

162268. （2023•西安中学•高二上期中）（1）用螺旋测微器测量某金属丝直径时的刻度位置如图甲所示，从图中读出金属丝的直径为        mm。用游标卡尺可以测量某些工件的外径。在测量时，示数如图乙所示，则读数为        mm。
$德优题库$
（2）在“测定金属丝的电阻率”的实验中，如果测出金属丝接入电路的长度l、直径d和金属丝接入电路时的电流I和其两端的电压U，就可求出金属丝的电阻率。用以上实验中直接测出的物理量来表示电阻率，其表达式为ρ=       。
（3）在此实验中，金属丝的电阻大约为4Ω，在用伏安法测定金属丝的电阻时，除被测金属丝外，选用了如下实验器材：
A.直流电源：电动势约4.5V，内阻不计；
B.电流表A：量程0～0.6A，内阻约0.125Ω；
C.电压表V：量程0～3V，内阻约3kΩ；
D.滑动变阻器R：最大阻值10Ω；
E.开关、导线等。
在上边可供选择的实验电路中，应该选图        （选填“丙”或“丁”），选择的接法为电流表        接法（选填“内”或“外”），此接法测得的电阻值将        （选填“大于”“小于”或“等于”）被测电阻的实际阻值。

共享时间:2023-11-26 难度:3 相似度:1.67

解析

纠错

下载

组卷

158677. （2024•西安八十三中•高二上一月）有一根细而均匀的圆柱体导体棒样品（如图甲所示），电阻约为100Ω，为了测量其电阻率ρ，可先测其电阻R_x，现提供以下实验器材：
A.10分度的游标卡尺
B.螺旋测微器
C.电流表A₁（量程50mA，内阻r₁为100Ω）
D.电流表A₂（量程100mA，内阻r₂约为40Ω）
E.电流表A₃（量程1A，内阻r₃约为0.1Ω）
F.滑动变阻器R₁（20Ω，额定电流1A）
G.滑动变阻器R₂（0～2kΩ，额定电流0.1A）
H.直流电源E（12V，内阻不计）
I.圆柱体导体棒样品R_x（电阻R_x约为100Ω）
J.开关一只，导线若干
$德优题库$
（1）用游标卡尺测得该样品的长度如图乙所示，其示数L= cm；用螺旋测微器测得该样品的直径如图丙所示，其示数D= mm。
（2）为了尽可能精确地测量原件电阻R_x，电路原理图如图，图中甲电流表应选；乙电流表应选。（选填C、D、E）

共享时间:2024-10-15 难度:3 相似度:1.67

解析

纠错

下载

组卷

162183. （2024•西安八十五中•高二上期中）在“测定金属丝的电阻率”的实验中，某同学实验过程如下：
（1）用螺旋测微器测金属丝直径时示数如图甲所示，则金属丝的直径为        mm。
$德优题库$
（2）利用多用电表测电阻的电压时，黑表笔应接图乙中的        （填“M”或“N”）点。
（3）该同学将欧姆挡的选择开关拨至“×100”的倍率挡，在进行了正确的连接后，测量时发现指针偏转角度太小，不方便读数，该同学应将欧姆挡的开关拨至        （填“×10”或“×1k”）挡。最后欧姆表的示数如图丙所示，示数为        Ω。

共享时间:2024-11-17 难度:3 相似度:1.67

解析

纠错

下载

组卷

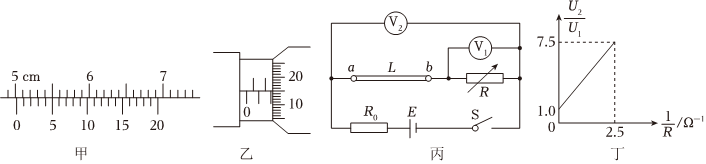

161684. （2023•高新一中•高一下期末）某小组测量某金属细杆的电阻率，应用了学生电源。定值电阻R₀、电压表V₁和V₂、电阻箱R等器材，操作步骤如下：
$德优题库$
（1）用游标卡尺测其长度用L表示，示数如图甲所示可知其长度为        mm；用螺旋测微器测量其横截面直径用D表示，示数如图乙所示，可知其直径为        mm。
（2）先用多用电表粗测其电阻，选用“×10”倍率的电阻挡测量，发现多用电表指针偏转角度过大，因此需选择        （选填“×1”或“×100”）倍率的电阻挡，然后必须重新        ，再测出金属杆电阻。
（3）按丙图电路图连接电路，a、b间器件表示金属杆，闭合开关，调节电阻箱，记录两电压表和电阻箱的读数，绘制出丁图，可计算出金属杆的阻值R′=       Ω，用L、D、R′表示出该金属杆的电阻率ρ=       ；
（4）从系统误差角度看，由丁图计算出的阻值R′       真实值（选填“大于”、“小于”或“等于”）。

共享时间:2023-07-11 难度:3 相似度:1.67

解析

纠错

下载

组卷

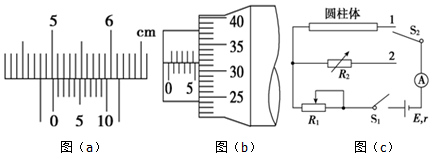

161350. （2023•西安中学•高三上期末）某同学测量一个圆柱体的电阻率，需要测量圆柱体的尺寸和电阻。
