160893. （2025•西安一中•高二上期末）电控调光玻璃能根据环境光的强弱自动调节玻璃的透明度，将光敏电阻R_x和定值电阻R₀接在9V的电源上，电源内阻不计，光敏电阻阻值随光强变化关系如表所示：

光强E/cd	1	2	3	4	5
电阻值/Ω	18	9	6		3.6

[“光强”表示光强弱程度的物理量，符号为E，单位为坎德拉（cd）]
（1）当光强为4坎德拉（cd）时光敏电阻R_x的大小为        Ω。
（2）其原理是光照增强，光敏电阻R_x阻值变小，施加于玻璃两端的电压降低，玻璃透明度下降，反之则玻璃透明度上升。若电源电压不变，R₀是定值电阻，则下列电路图中符合要求的是        （填序号）。
$德优题库$
（3）符合（2）中要求的电路中，现已知定值电阻R₀为12Ω，用电压表测得光敏电阻两端的电压为3V，则此时光照强度为        cd。

共享时间:2025-02-19 难度:1

纠错

下载

相似

组卷

[考点]

研究热敏、光敏、压敏等可变电阻的特性，

[答案]

（1）4.5；（2）C；（3）3。

[解析]

解：（1）由表格数据可知，光敏电阻R_x与光强E的乘积均为18Ω•cd不变，则当E＝4cd 时，光敏电阻的阻值

Ω＝4.5Ω；
（2）AC.由题意可知，光敏电阻R_x与定值电阻R₀串联连接，光照增强时，光敏电阻R_x阻值减小，电路中的总电阻减小，由欧姆定律可知，电路中的电流增大，由U＝IR可知，R₀两端的电压增大，因串联电路中总电压等于各分电压之和，所以R_x两端的电压减小，反之光照减弱时，光敏电阻R_x阻值增大，R₀两端的电压减小，R_x两端的电压增大，则玻璃并联在R₀两端时不符合，玻璃并联在R_x两端时符合，故A错误，C正确；
BD.若玻璃与电源并联，光照变化时，玻璃两端的电压不变，故BD错误。
故选：C。
（3）当R₀＝12Ω，光敏电阻两端的电压U_x＝3V，因串联电路中总电压等于各分电压之和，R₀两端的电压为U₀＝U﹣U_x＝（9﹣3）V＝6V，因串联电路中各处的电流相等，所以电路中的电流I＝

＝

，解得R_x′＝6Ω，此时光照强度E'＝

cd＝3cd。
故答案为：（1）4.5；（2）C；（3）3。

[点评]

本题考查了"研究热敏、光敏、压敏等可变电阻的特性，"，属于"常考题"，熟悉题型是解题的关键。

转载声明：

本题解析属于发布者收集录入，如涉及版权请向平台申诉！！版权申诉

相似题 全部同步专题复习模拟真题联考专练月考周考期中期末单元寒假暑假副题

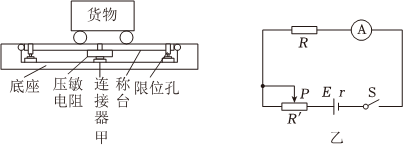

158886. （2023•长安区一中•高三上三月）力传感器，它通过敏感元件把待测力这一物理量转化为相应的电信号来进行测量。地磅是设置在地面上的大磅秤，是厂矿、商家等用于大宗货物计量的主要称质量设备。如图甲、乙所示是某小型地磅结构图和电路图，其中R是压敏电阻，质量m₀=500kg的秤台平放在压敏电阻上，被称货物放在秤台上，已知电路中电源电动势为22V、内电阻r=10Ω，电流表量程为0.3A、内阻R_A=10Ω，滑动变阻器R′的最大阻值为500Ω。如图丙是压敏电阻的阻值R随压力F变化的曲线。某设计人员对电流表上刻度重新赋值，使之能够从表盘上直接读出秤台上货物的质量，他先后进行了以下操作。重力加速度g=10m/s²。
$德优题库$

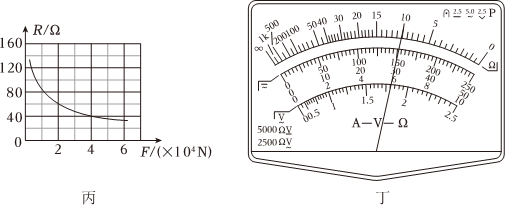

（1）断开开关S，撤去秤台上的货物，把多用电表的旋钮旋到欧姆挡“×10”挡，通过正确调零后，用红、黑表笔接在压敏电阻两端，多用电表的表针指到如图丁所示位置，则压敏电阻R此时的电阻值为        Ω。
$德优题库$
（2）闭合开关S，设计人员通过调节滑动变阻器，使电流表读数为0.10A，并在此处标注为0kg,则此时滑动变阻器R′接入电路的电阻值为        Ω；2500kg应标注在        A处（计算结果保留2位有效数字）。
（3）设计人员按上述操作逐个刻度赋值后，经长时间使用，发现电池的电动势略有减小、内电阻有所增大，他重新调节滑动变阻器；使秤台空载时电流表读数仍为0.10A，然后再去测量货物的质量。你认为现在的测量值相比货物真实质量        。（选填“偏大”“偏小”或“不变”）

共享时间:2023-01-18 难度:1 相似度:2

解析

纠错

下载

组卷

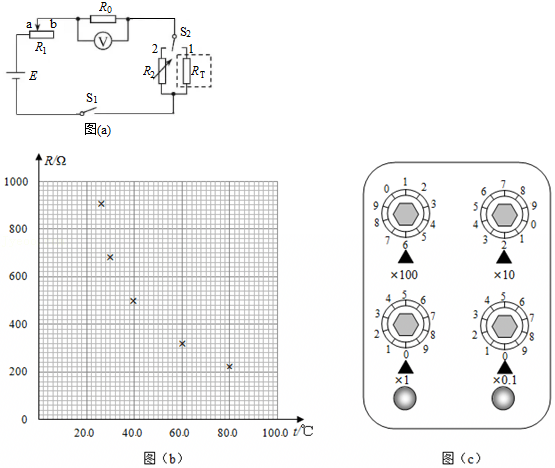

160275. （2020•西安中学•八模）某实验小组利用如图（a）所示的电路探究在25℃～80℃范围内某热敏电阻的温度特性，所用器材有：置于温控室（图中虚线区域）中的热敏电阻R_T，其标称值（25℃时的阻值）为900.0Ω；电源E（6V，内阻可忽略）；电压表

（量程150mV）；定值电阻R₀（阻值20.0Ω），滑动变阻器R₁（最大阻值为1000Ω）；电阻箱R₂（阻值范围0～999.9Ω）；单刀开关S₁，单刀双掷开关S₂。
实验时，先按图（a）连接好电路，再将温控室的温度t升至80.0℃．将S₂与1端接通，闭合S₁，调节R₁的滑片位置，使电压表读数为某一值U₀：保持R₁的滑片位置不变，将R₂置于最大值，将S₂与2端接通，调节R₂，使电压表读数仍为U₀；断开S₁，记下此时R₂的读数。逐步降低温控室的温度t，得到相应温度下R₂的阻值，直至温度降到25.0℃，实验得到的R₂﹣t数据见表。

t/℃	25.0	30.0	40.0	50.0	60.0	70.0	80.0
R₂/Ω	900.0	680.0	500.0	390.0	320.0	270.0	240.0

回答下列问题：
（1）在闭合S₁前，图（a）中R₁的滑片应移动到　   　（填“a”或“b”）端；
（2）在图（b）的坐标纸上补齐数据表中所给数据点，并做出R₂﹣t曲线；
（3）由图（b）可得到R_T在25℃～80℃范围内的温度特性，当t＝44.0℃时，可得R_T＝　   　Ω；
（4）将R_T握于手心，手心温度下R₂的相应读数如图（c）所示，该读数为　   　Ω，则手心温度为　    　℃。

共享时间:2020-06-17 难度:1 相似度:2

解析

纠错

下载

组卷

160536. （2016•西安中学•三模）热敏电阻包括正温度系数电阻器（PTC）和负温度系数电阻器（NTC），正温度系数电阻器（PTC）在温度越高时电阻值越大，负温度系数电阻器（NTC）在温度越高时电阻值越小，热敏电阻的这种特性，常常应用在控制电路中．某实验小组欲探究热敏电阻R₁（常温下阻值约为10.0Ω）的电流随其两端电压变化的特点，现提供下列器材：
A．电流表A₁（量程100mA，内阻约1Ω）  B．电流表A₂（量程0.6A，内阻约0.3Ω）
C．电压表V₁（量程3.0V，内阻约3kΩ）   D．电压表V₂（量程15.0V，内阻约10kΩ）
E．滑动变阻器R（最大阻值为10Ω）F．电源E（电动势15V，内阻忽略）
G．电键、导线若干
$德优题库$
（1）请在所提供的器材中选择必需的器材，电流表应选       ，电压表应选       （只需填写器材前面的字母即可）；并在图甲虚线框中画出实验电路图（热敏电阻的符号为 $德优题库$ ）．

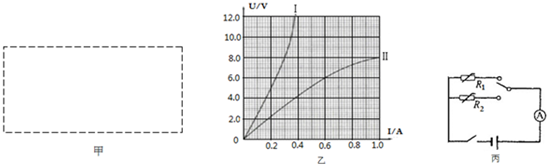

（2）该小组测出热敏电阻R₁的U-I图象如图乙曲线Ⅰ所示，该热敏电阻是       （填PTC或NTC）热敏电阻．
（3）该小组又通过查阅资料得出了热敏电阻R₂的U-I图线如图乙曲线Ⅱ所示．然后又将热敏电阻R₁、R₂分别与某电池组连成如图丙所示电路．测得R₁和R₂分别接入电路时通过的电流为0.30A和0.60A，则该电池组的电动势为       V，内阻为       Ω．（结果均保留三位有效数字）

共享时间:2016-04-03 难度:1 相似度:2

解析

纠错

下载

组卷

160621. （2016•西工大附中•五模）热敏电阻包括正温度系数电阻器（PTC）和负温度系数电阻器（NTC）．正温度系数电阻器（PTC）在温度升高时电阻值增大，负温度系数电阻器（NTC）在温度升高时电阻值减小，热敏电阻的这种特性，常常应用在控制电路中．某实验小组选用下列器材探究通过热敏电阻Rx（常温下阻值约为10.0Ω）的电流随其两端电压变化的特点．
A．电流表A（量程0.6A，内阻约0.3Ω）
B．电压表V（量程15.0V，内阻约10kΩ）
C．滑动变阻器R（最大阻值为10Ω）
D．滑动变阻器R′（最大阻值为500Ω）
E．电源E（电动势15V，内阻忽略）
F．电键、导线若干
（1）实验中改变滑动变阻器滑片的位置，使加在热敏电阻两端的电压从零开始逐渐增大，应选择的滑动变阻器是       ．（只需填写器材前面的字母即可）
（2）请在所提供的器材中选择必需的器材，在下面的虚线框内画出该小组设计的电路图．
$德优题库$

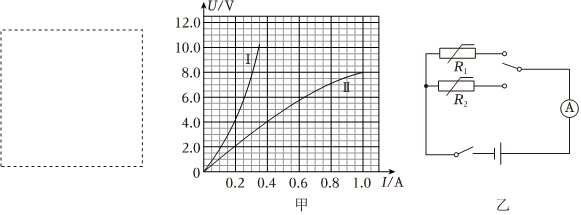

（3）该小组测出热敏电阻R₁的U-I图线如图甲中曲线Ⅰ所示，说明该热敏电阻是       热敏电阻．（填PTC或NTC）
（4）该小组又通过查阅资料得出了热敏电阻R₂的U-I图线如图甲中曲线Ⅱ所示．然后又将热敏电阻R₁、R₂分别与某电池组连成如图乙所示电路．接通对应电路后，测得通过R₁和R₂的电流分别为0.30A和0.60A，则该电池组的电动势为       V，内阻为       Ω．（结果均保留三位有效数字）

共享时间:2016-05-14 难度:1 相似度:2

解析

纠错

下载

组卷

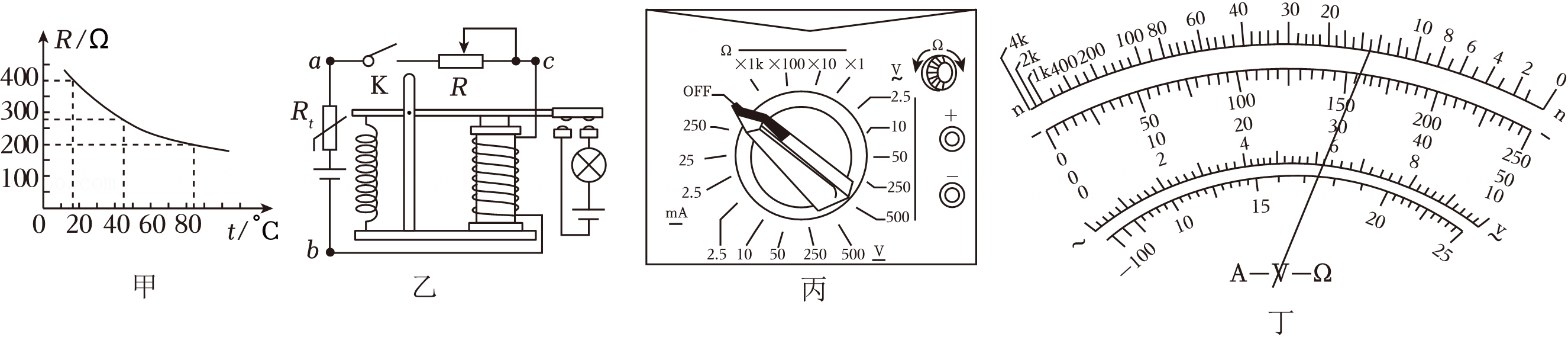

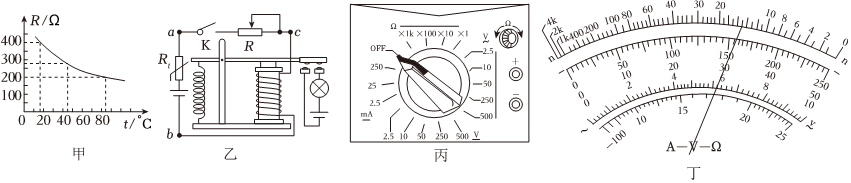

160003. （2021•西安中学•四模）（8分）如图甲所示为由半导体材料制成的热敏电阻的阻值随温度变化的曲线，图乙为用此热敏电阻R_t和继电器设计的温控电路。设继电器的线圈电阻R_x＝20Ω，当继电器线圈中的电流I_c大于或等于20mA时，继电器的衔铁被吸合。

（1）实验过程中发现，开关K闭合后电路不工作。某同学为排查电路故障，用多用电表测量各接入点间的电压，则应将如图丙所示的选择开关旋至　   　（选填“A”“B”“C”或“D”）。
（2）用调节好的多用电表进行排查，在图乙电路中，断开开关K时，发现表笔接入a、b时指针发生偏转，多用表指针偏转如图丁所示，示数为　      　V；闭合开关K，接入a、b和接入a、c时指针均发生偏转，接入c、b时指针不发生偏转，则电路中　     　（选填“ac”“cb”或“ab”）段发生了断路。
（3）故障排除后，在图乙电路中，闭合开关K，若左侧电源电动势为6.5V、内阻可不计，滑动变阻器接入电路的阻值为30Ω，则温度不低于　     　℃时，电路右侧的小灯泡就会发光。

共享时间:2021-04-21 难度:2 相似度:1.5

解析

纠错

下载

组卷
