160721. （2016•华清中学•四模）在“描绘小电珠的伏安特性曲线”的实验中，用导线a,b,c,d,e,f,g和h按图甲所示方式连接好电路，电路中所有元器件都完好，且电压表和电流表已调零。闭合开关后：
（1）若不管怎样调节滑动变阻器，小电珠亮度能发生变化，但电压表、电流表的示数总不能为零，则可能是       导线断路。
（2）某同学排除故障后侧绘出电源和小电珠的U-I特性图线。如图乙所示。电源的电动势E=       V；小电珠的电阻随温度的上升而
（3）将与上面相同的两个小电珠并联后接到上面电源上，每一只小电珠的实际电功率是       W（保留两位小数）
$德优题库$

共享时间:2016-04-18 难度:1

纠错

下载

相似

组卷

[考点]

描绘小灯泡的伏安特性曲线，

[答案]

见试题解答内容

[解析]

解：（1）若不管怎样润节滑动变阻器，小电珠亮度能发生变化，但电压表电流表的示数总不能为零，说明滑动变阻器不起作用，连成了限流接法，故g断路。
（2）电源的U﹣I图线纵轴截距等于电源的电动势，则由图知，电源的电动势E＝3V。
小电珠的电阻R＝

，由数学知识分析可知，R等于小电珠的U﹣I特性图线上的点与原点连线的斜率，则小电珠的电阻随温度的上升而增大。
（3）电源的内阻等于电源的U﹣I图线的斜率绝对值，则得内阻r＝1Ω。
当两个小电珠并联后，接到电源上，由闭合电路欧姆定律得
E＝U+2Ir

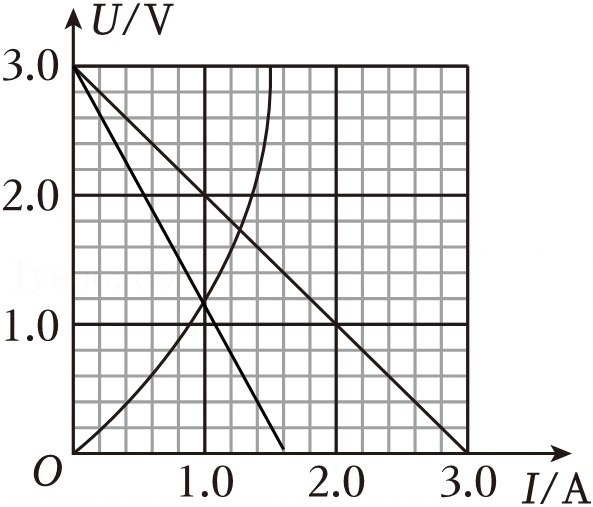

电源的U﹣I图线为U＝E﹣2rI＝E﹣2I＝3﹣2I
作出图象，得U＝1.1V，I＝0.9A，一只小电珠的实际电功率为P＝UI＝0.99W。
故答案为：
（1）g；
（2）3，增大
（3）0.99

[点评]

本题考查了"描绘小灯泡的伏安特性曲线，"，属于"常考题"，熟悉题型是解题的关键。
