160552. （2016•西安中学•一模）如图1所示的装置，可用于探究恒力做功与速度变化的关系．水平轨道上安装两个光电门，小车上固定有力传感器和挡光板，细线一端与力传感器连接，另一端跨过定滑轮挂上砝码盘，实验首先保持轨道水平，通过调整砝码盘里砝码的质量让小车做匀速运动以实现平衡摩擦力，再进行后面的操作，并在实验中获得以下测量数据：小车、力传感器和挡光板的总质量M，平衡摩擦力时砝码和砝码盘的总质量m₀，挡光板的宽度d,光电门1和2的中心距离s.
$德优题库$
（1）该实验是否需要满足砝码和砝码盘的总质量远小于小车的质量       （填“需要”或“不需要”）
（2）实验需用游标卡尺测量挡光板的宽度d,如图2所示，d=       mm
（3）某次实验过程：力传感器的读数为F，小车通过光电门1和2的挡光时间分别为t₁、t₂（小车通过光电门2后，砝码盘才落地），已知重力加速度为g,则对该小车实验要验证的表达式是       ．

共享时间:2016-03-02 难度:2

纠错

下载

相似

组卷

[考点]

游标卡尺的使用与读数，探究功与物体速度变化的关系，

[答案]

见试题解答内容

[解析]

解：（1）小车所受的拉力通过力传感器测出，实验不需要满足砝码和砝码盘的总质量远小于小车的质量；
（2）游标卡尺的主尺读数为5mm，游标读数为0.05×10mm＝0.50mm，则最终读数为5.50mm．
（3）平衡摩擦力时砝码和砝码盘的总质量m₀，知小车所受的摩擦力f＝m₀g，可知合力做功为（F﹣m₀g）s，
根据极短时间内的平均速度等于瞬时速度知，小车通过光电门1的瞬时速度

，通过光电门2的瞬时速度

，则小车动能的增加量为

，
则对该小车实验要验证的表达式是（F﹣m₀g）s＝

．
故答案为：（1）不需要，（2）5.50，（3）（F﹣m₀g）s＝

．

[点评]

本题考查了"游标卡尺的使用与读数，探究功与物体速度变化的关系，"，属于"易错题"，熟悉题型是解题的关键。

转载声明：

本题解析属于发布者收集录入，如涉及版权请向平台申诉！！版权申诉

相似题 全部同步专题复习模拟真题联考专练月考周考期中期末单元寒假暑假副题

159431. （2022•周至中学•高三上一月）物理兴趣小组从实验室领取了轻弹簧、带遮光条的滑块、一端带挡板的木板、光电门。
（1）测得轻弹簧的长度为L₀，然后将滑块竖起悬挂在轻弹簧下端，如图甲所示，平衡时测得轻弹簧的长度为L，取走滑块后弹簧又恢复原长。已知滑块的质量为m，重力加速度大小为g，则轻弹簧的劲度系数k＝　。

（2）利用游标卡尺测量遮光条的宽度，如图乙所示，则遮光条的宽度d＝　　mm。
（3）将轻弹簧放置在木板带挡板一端，抬高木板的左端以平衡摩擦力并固定木板，如图丙所示。滑块压缩轻弹簧x后释放，滑块离开弹簧后做匀速直线运动，测出滑块上遮光条通过光电门的遮光时间t。
（4）已知轻弹簧每次对滑块做的功满足

。多次改变弹簧的压缩量x，得出对应滑块上遮光条通过光电门的遮光时间t；以x为纵坐标，以遮光时间的倒数

为横坐标，得出了一条过原点的直线，则该直线的斜率为　。（用题中物理量对应的字母表示）。

共享时间:2022-10-20 难度:1 相似度:1.5

解析

纠错

下载

组卷

159956. （2022•关山中学•高一下三月）某学习小组利用如图装置研究合外力与动能变化的关系。图中滑轮光滑，细线轻质，不计空气阻力，重力加速度为g。
（1）为了较好完成该实验，下列说法正确的是        （填选项前字母）
A.打点计时器应该用低压直流电源
B.实验中必须平衡小车的摩擦力
C.应先释放小车，后接通打点计时器电源
D.滑轮与小车之间的细绳应该与长木板平行
$德优题库$
（2）如图是该实验中打出的一条纸带，已知打点周期为T，测出OA、AB间距离分别为x₁，x₂，则A点速度v_A=       ；
（3）用天平测出重物质量为m、小车质量为M（M远大于m），用刻度尺测出纸带中AE间距离为s,应用（2）问的方法算出E点的速度为v_E。以小车为研究对象，在A到E过程中验证动能定理的表达式为        （用m、M、g、s、v_A、v_E表示）

共享时间:2022-07-13 难度:1 相似度:1.5

解析

纠错

下载

组卷

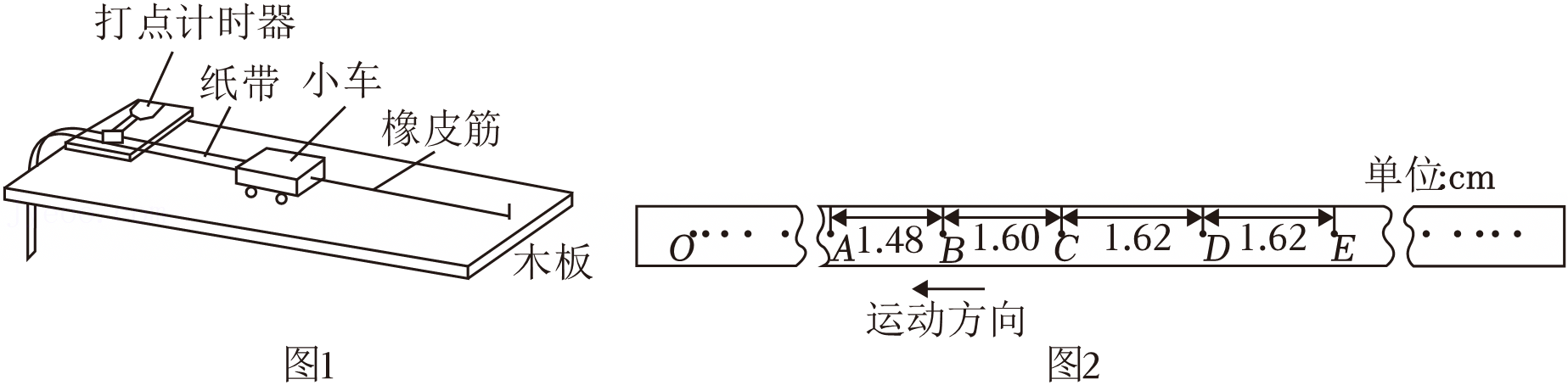

160034. （2021•西安中学•三模） “探究功与速度变化的关系”的实验装置如图1所示，当小车在一条橡皮筋作用下弹出时，橡皮筋对小车做的功记为W；当用2条、3条、4条…完全相同的橡皮筋并在一起进行第2次、第3次、第4次…实验时，橡皮筋对小车做的功记为2W、3W、4W…每次实验中小车获得的最大速度可由打点计时器所打出的纸带测出．
