159585. （2022•西安三中•高一上二月）小圆同学用橡皮筋、同种一元硬币、刻度尺、塑料袋、支架等，设计了如图（a）所示的实验装置，测量冰墩墩玩具的质量。主要实验步骤如下：
$德优题库$
（1）查找资料，得知每枚硬币的质量为6.05g；
（2）将硬币以5枚为一组逐次加入塑料袋，测量每次稳定后橡皮筋的长度l,记录数据如下表：

序号	1	2	3	4	5
硬币数量n/枚	5	10	15	20	25
长度l/cm	10.51	12.02	13.54	15.05	16.56

（3）根据表中数据在图（b）上描点，绘制图线；
$德优题库$
（4）取出全部硬币，把冰墩墩玩具放入塑料袋中，稳定后橡皮筋长度的示数如图（c）所示，此时橡皮筋的长度为 cm；
（5）由上述数据计算得冰墩墩玩具的质量为 g（计算结果保留3位有效数字）。

共享时间:2022-12-28 难度:1

纠错

下载

相似

组卷白板

[考点]

探究弹簧弹力与形变量的关系，

[校正]

[答案]

（3）如上图所示；（4）15.35；（5）127

[解析]

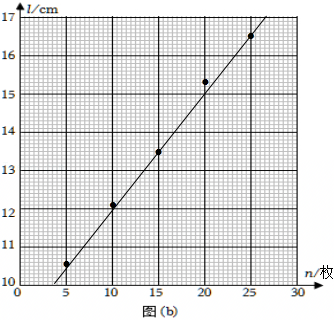

解：（3）将表中的数据描于坐标纸上，用一条直线尽可能多地穿过更多的点，不在直线上的点尽量均匀分布在直线两侧，误差较大的点舍去，画出的l﹣n图像如下图所示：

（4）刻度尺的分度值为0.1cm，需要估读到下一位，则橡皮筋的长度为15.35cm；
（5）根据上述表格可知，当橡皮筋的长度为15.35cm时，对应的横轴坐标约为21枚，结合题目中的数据可知，冰墩墩玩具的质量为m＝21×6.05g＝127g。
故答案为：（3）如上图所示；（4）15.35；（5）127

[点评]

本题考查了"探究弹簧弹力与形变量的关系，"，属于"基础题"，熟悉题型是解题的关键。
