首页 > 试题列表 > 单题解析

151769. （2015•西安一中•二模）如图所示的平行板器件中，存在相互垂直的匀强磁场和匀强电场，磁场的磁感应强度B₁＝0.20T，方向垂直纸面向里，电场强度

，PQ为板间中线．紧靠平行板右侧边缘xOy坐标系的第一象限内，有一边界线AO，与y轴的夹角∠AOy＝45°，边界线的上方有垂直纸面向外的匀强磁场，磁感应强度B₂＝0.25T，边界线的下方有竖直向上的匀强电场，电场强度

．一束带电荷量q＝8.0×10^﹣¹⁹C、质量m＝8.0×10^﹣²⁶kg的正离子从P点射入平行板间，沿中线PQ做直线运动，穿出平行板后从y轴上坐标为（0，0.4m）的Q点垂直y轴射入磁场区，多次穿越边界线OA．求：（不计离子重力）

（1）离子运动的速度；
（2）离子从进入磁场到第二次穿越边界线OA所需的时间；
（3）离子第四次穿越边界线的位置坐标．

共享时间:2015-03-19 难度:3

纠错

下载

相似

组卷

[考点]

从能量转化与守恒的角度解决电场中的问题，带电粒子在匀强磁场中的圆周运动，带电粒子在叠加场中做直线运动，

[答案]

见试题解答内容

[解析]

解：（1）设离子的速度大小为v，由于沿中线PQ做直线运动，则有：qE₁＝qvB₁，
代入数据解得：v＝5×10⁵ m/s，
（2）离子进入磁场，做匀速圆周运动，由牛顿第二定律有：qvB₂＝m

解得：r＝0.2 m，

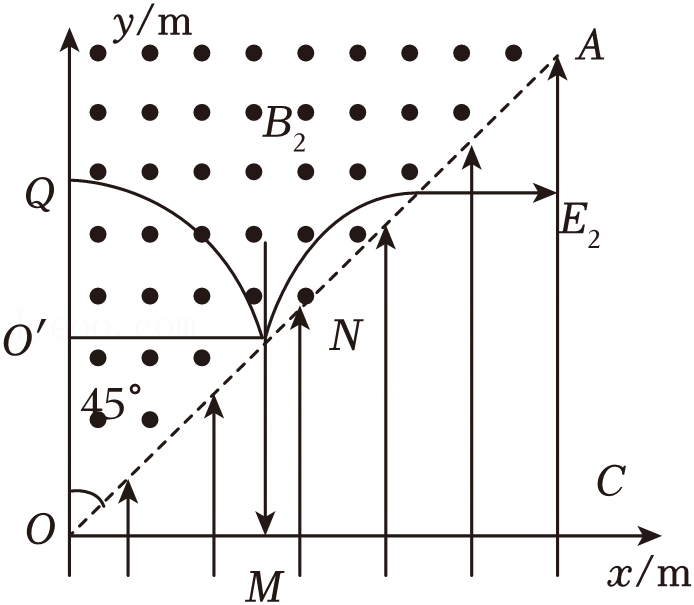

作出离子的运动轨迹，交OA边界于N，如图所示：OQ＝2r，
若磁场无边界，一定通过O点，则圆弧QN的圆周角为45°，
则轨迹圆弧的圆心角为θ＝90°，过N点做圆弧切线，方向竖直向下，
离子垂直电场线进入电场，做匀减速运动，
离子在磁场中运动为：t₁＝

而离子在电场中来回运动时间为：t₂＝2×

＝2×10^﹣⁷s
所以离子从进入磁场到第二次穿越边界线OA所需的时间为：t＝t₁+t₂＝（2π+2）×10^﹣⁷s＝8.3×10^﹣⁷s
（3）离子当再次进入磁场后，根据左手定则，可知洛伦兹力水平向右，导致离子向右做匀速圆弧运动，恰好完成

，当离子再次进入电场后，做类平抛运动，由题意可知，类平抛运动的速度的方向位移与加速度的方向的位移相等，根据运动学公式，则有：

，
解得：t₃＝2×10^﹣⁷s
因此离子沿着速度的方向的位移为：x＝vt₃＝0.1m，
所以离子第四次穿越边界线的x轴的位移为：0.2m+0.2m+0.1m＝0.5m，
则离子第四次穿越边界线的位置的坐标为（0.5m，0.5m）
答案：（1）离子在平行板间运动的速度大小5.0×10⁵ m/s．
（2）离子从进入磁场到第二次穿越边界线OA所需的时间为8.3×10^﹣⁷s．
（3）离子第四次穿越边界线的位置坐标（0.5m，0.5m）．

[点评]

本题考查了"从能量转化与守恒的角度解决电场中的问题，带电粒子在匀强磁场中的圆周运动，带电粒子在叠加场中做直线运动，"，属于"典型题"，熟悉题型是解题的关键。
