[考点]
弹簧测力计的使用，探究阻力对物体运动的影响，小车从同一高度滑下的原因，探究液体内部的压强，探究液体内部压强与深度的关系，探究液体内部压强与液体密度的关系，探究杠杆的平衡条件的实验中杠杆水平平衡的原因，探究杠杆的平衡条件的实验中使用弹簧测力计的问题，验电器的原理，
[答案]
（1）静止；2；（2）同种电荷相互排斥；（3）U形管左右两侧液面的高度差；密度；深度；（4）速度；匀速直线运动；（5）水平；便于直接读出力臂；4
[解析]
解：（1）弹簧测力计测量物块重力时，为了使弹簧测力计的读数等于物体重力，应使弹簧测力计处于平衡状态，即静止或匀速直线运动，为了避免弹簧测力计运动时造成的读数不准，应在物块静止时读数，由图可知弹簧测力计的示数为2N；
（2）用验电器接触带电体时，验电器的两片金属箔会带同种电荷，根据同种电荷相互排斥，验电器的两片金属箔会张开，故验电器的原理是同种电荷相互排斥；
（3）实验中橡皮膜受到水的压力从而发生形变，从而导致U形管左右两侧液面出现高度差，通过U形管左右两侧液面的高度差显示液体压强的大小；
a、b两图中，压强计所处的液体深度相同，液体密度不同，U形管左右两侧液面的高度差不同，说明在深度一定时，液体密度越大，压强越大，即液体压强与液体密度有关；b、c两图中，压强计所处的液体密度相同，液体深度不同，U形管左右两侧液面的高度差不同，说明液体密度一定时，深度越大，液体压强越大，即液体压强与液体深度有关；
（4）实验中，让小车从斜面的同一高度静止滑下，目的是为了控制变量，保证小车到达水平面的初速度相同；根据牛顿第一定律可知，运动的物体不受力时将保持匀速直线运动，故本实验可以在实验的基础上进一步推理得出，若水平面绝对光滑，小车将做匀速直线运动；
（5）在探究在探究杠杆的平衡条件实验中，未挂钩码前，应调节平衡螺母使杠杆在水平位置平衡，目的是便于直接读出力臂；在O点左侧第6格挂2个钩码，A点在O点右侧3格处，根据杠杆的平衡条件6格×2个＝3格×N，故N＝4个，故答案为4个。
故答案为：（1）静止；2；（2）同种电荷相互排斥；（3）U形管左右两侧液面的高度差；密度；深度；（4）速度；匀速直线运动；（5）水平；便于直接读出力臂；4。
[点评]
本题考查了"弹簧测力计的使用 探究阻力对物体运动的影响 小车从同一高度滑下的原因 探究液体内部的压强 探究液体内部压强与深度的关系 探究液体内部压强与液体密度的关系 探究杠杆的平衡条件的实验中杠杆水平平衡的原因 探究杠杆的平衡条件的实验中使用弹簧测力计的问题 验电器的原理 ",属于"压轴题"，熟悉题型是解题的关键。

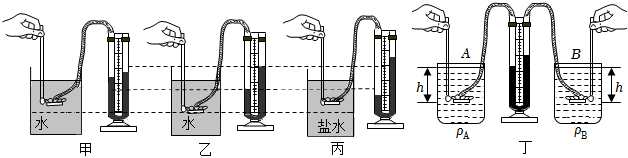

如图所示，是乐乐同学探究液体内部压强特点的实验过程。
如图所示是探究“运动和力的关系”的实验装置，实验中，让小车从同一斜面的同一高度自由滑下，在表面材料不同的水平面上运动。

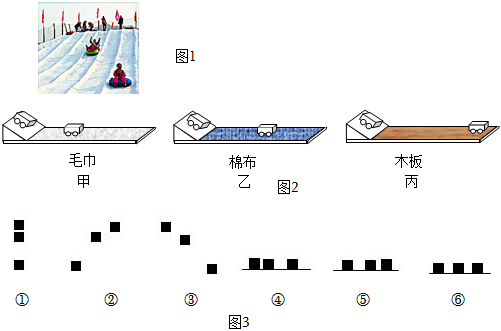

小华为探究“运动与力的关系”，设计了如图所示的斜面实验。让同一小车滑到接触面分别为毛巾，棉布和木板的水平面上，观察小车在水平面上滑行的距离。

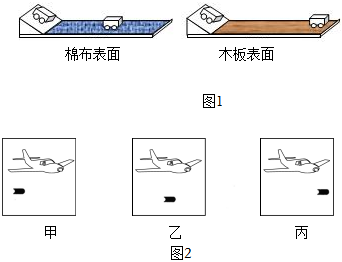

如图1所示是“探究阻力对物体运动的影响”的实验装置。
