试卷总分:100分 命题人:dygzwlyn 考试时长:120分钟
在宁波市中学生科技发明展上，有如图所示的自制实验装置。两个线圈A、B之间没有导线相连，线圈A与手机的音频输出端连接，线圈B与音响连接。把线圈A插入线圈B时，音响发出由手机输出的声音了。下列说法错误的是（ ）
A.该实验原理和变压器的工作原理相同
B.线圈B中的电流可能是交流电
C.将A、B线圈互换，音响的播放效果不变
D.在A线圈中插入铁芯，音响的播放效果将会更好
如图是汽车上使用的电磁制动装置示意图。电磁制动是一种非接触的制动方式，其原理是当导体在通电线圈产生的磁场中运动时，会产生涡流，使导体受到阻碍运动的制动力。下列说法正确的是（ ）
A.制动过程中，导体不会产生热量
B.如果导体反向转动，此装置将不起制动作用
C.制动力的大小与线圈中电流的大小无关
D.线圈电流一定时，导体运动的速度越大，制动力就越大
普通电视机的显像管中，扫描显像主要是利用磁场对高速电子束的偏转来实现的，其扫描原理如图所示：在圆形区域内的偏转磁场方向垂直于纸面，当不加磁场时，电子束将通过O点而打在屏幕的中心M点。为了使屏幕上出现一条以M点为中点的亮线PQ，那么，偏转磁场的磁感应强度B随时间变化的规律应是图中的（ ）
A.图①中粒子沿直线PQ运动的条件是
B.．图②中可以判断出通过电阻的电流方向为从上到下
C.．图③中在分析同位素时，半径最大的粒子对应质量也最大
D.图④随着粒子的运动越来越快，粒子走过半圆的时间间隔越来越短
如图所示，光滑绝缘的圆弧轨道MON固定在竖直平面内。O为其最低点，M、N等高，匀强磁场方向与轨道平面垂直。将一个带正电的小球自M点由静止释放，它在轨道上M、N间往复运动。下列说法正确的是（ ）
A.小球在M点和N点时均处于平衡状态
B.小球每次经过O点时所受合外力均相等
C.小球每次经过O点时对轨道的压力均相等
D.小球由M到O所用的时间小于由N到O所用的时间
A.粒子带负电
B.从M点射出粒子的速率一定大于从N点射出粒子的速率
C.从M点射出粒子在磁场中运动时间一定小于从N点射出粒子所用时间
D.所有粒子所用最短时间为
A.在t2时刻，穿过线圈的磁通量的变化率不等于零
B.在t1到t2时间内，强磁铁的加速度始终大于重力加速度
C.强磁铁穿过线圈的过程中，受到线圈的作用力始终向上
D.在t1到t3的时间内，强磁铁重力势能的减少量等于其动能的增加量
如图所示，某小型水电站发电机的输出功率P=100kW，发电机的电压U1=250V，经变压器升压后向远处输电，输电线总电阻R线=8Ω，在用户端用降压变压器把电压降为U4=220V。已知输电线上损失的功率P线=5kW，假设两个变压器均是理想变压器，下列说法正确的是（ ）
A.发电机输出的电流I1=40A
B.输电线上的电流I线=25A
C.降压变压器的匝数比n3：n4=190：11
D.升压变压器匝数比1：160
如图所示，匀强磁场垂直纸面向里，磁感应强度的大小为B，磁场在y轴方向足够宽，在x轴方向宽度为a。一直角三角形导线框ABC（BC边的长度为a）从图示位置向右匀速穿过磁场区域，以逆时针方向为电流的正方向，在如图中感应电流i、BC两端的电压uBC与线框移动的距离x的关系图像正确的是（ ）
为纵坐标、tanθ为横坐标，作出
图像。若图线的斜率为k，图线在纵轴上的截距为b，则木块与木板间的动摩擦因数μ＝ （用k、b表示）。

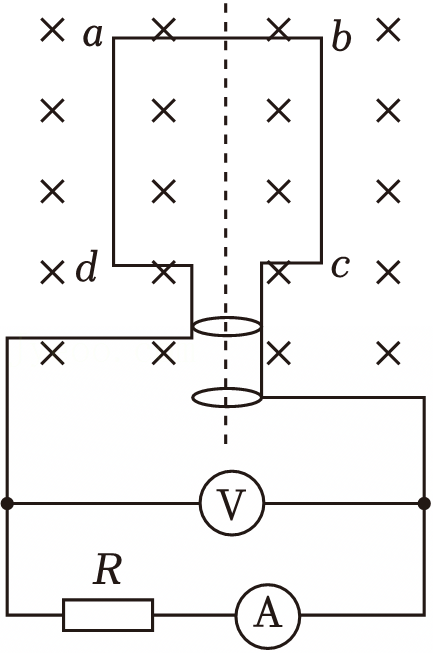

，当线圈以ω＝100πrad/s匀速旋转时，求：
如图甲所示，两根足够长的、电阻不计的平行光滑金属导轨MN、PQ间距d=1m,倾角θ=37°，轨道顶端连有一阻值为R=2Ω的定值电阻，整个空间存在着垂直轨道平面向下的磁场，磁感应强度B的变化规律如图乙所示，现用力将质量m=0.4kg、电阻r=2Ω的导体棒ab从0时刻开始固定于离轨道顶端l=2m处，在t=4s时刻撤去外力，之后导体棒下滑距离x0=1.5m后达到最大速度，导体棒与导轨始终接触良好。（g取10m/s2，sin37°=0.6，cos37°=0.8）求：

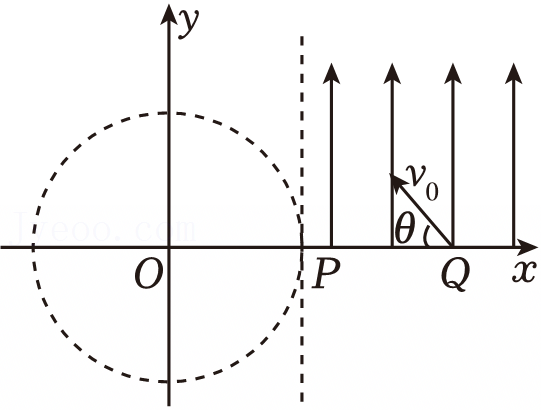

的圆形区域里存在着垂直于坐标平面向外的匀强磁场（未画出），在第一象限内，
区域内存在着沿y轴正方向的匀强电场。P为磁场边界与x轴的交点，Q为x轴上的一点，
。一带负电粒子从Q点以初速度v0沿着与x轴负方向成45°角方向射入电场，然后沿x轴负方向射出电场，经过一段时间进入磁场，经磁场偏转后平行于y轴负方向射出磁场。已知粒子的质量为m，电荷量为q，不计粒子的重力。求：
如图所示，足够长的斜面与水平面的夹角为θ=37°，空间中自上而下依次分布着垂直斜面向下的匀强磁场区域Ⅰ、Ⅱ、Ⅲ，磁场Ⅰ、Ⅱ间距d1为1.75m,磁场Ⅱ、Ⅲ间距d2为2.25m,一边长L=0.5m、质量m=1kg、电阻R=0.25Ω的正方形导线框放在斜面的顶端，导线框的下边距离磁场Ⅰ的上边界为d0=1.0m,导线框与斜面间的动摩擦因数μ=0.5。将导线框由静止释放，导线框匀速穿过每个磁场区域。重力加速度g取10m/s2，sin37°=0.6，cos37°=0.8，求：
cw@dyw.com
2023-11-30
高中物理 | 段考 | 难度:2.06
| 下载试卷 | 收藏 |
| 平行组卷 | 细目重组 |
| 试卷分析 | 加入白板 |
| 加卷篮 | 更多功能 |
平行组卷卷生成中,请等待
解析
纠错
收藏
下载
相似
组卷
如图（a）所示，在光滑水平面上用恒力F拉质量为1kg的单匝均匀正方形铜线框，边长为1m,在1位置以速度v0=3m/s进入匀强磁场时开始计时，此时线框中感应电动势为1V，在t=3s时线框到达2位置开始离开匀强磁场。此过程中线框的v-t图象如图（b）所示，那么（ ）
