208731. （2016•师大附中•六模）在测3.8V小灯泡（电阻大约为10Ω左右）额定功率的实验时，小明连接了如图甲所示的电路，其中电源电压为6V。

（1）若在连接电路时，有A（5Ω 1A）、B（10Ω 0.5A）和C（15Ω 0.2A）三个滑动变阻器可供选择，则应该选择变阻器　　（A/B/C）连入电路，才能保证实验顺利进行。
（2）小明合理地连接好电路，闭合开关，发现无论怎样调节滑动变阻器灯泡都不亮。小明分析后发现是灯泡的故障。请你依据表一中电流表、电压表示数出现的几种情况，帮小明判断故障原因，并将其填写在表中对应的空格中。
表一：

电流表	电压表	灯泡故障原因
示数不为0	示数为0
示数为0	示数不为0

表二：

实验序号	电压表示数/V	电流表示数/A	功率/W	额定功率/W
1	3.0	0.36	1.08
2	3.8	0.40	1.52
3	4.5	0.42	1.89

（3）表二为某小组的实验记录：
老师认为该小组数据处理过程有误，你认为错误之处是：　　，正确测量结果P_额＝　　 W；本实验还可以得出小灯泡正常工作时的电阻R为　　 Ω。
（4）在某次实验时，电压表出现了故障不能使用，小明向老师借了一只定值电阻R₀（R₀值已知），设计了如图乙所示的电路，继续测量额定电压为U_额的小灯泡的额定功率。测量时，应先闭合开关S和S₁，调节滑动变阻器，当电流表的示数为　　时，小灯泡正常工作。接着将S₁断开、S₂闭合，读出电流表的示数为I，则小灯泡的额定功率P_额＝　　（用I、U_额和R₀表示）。

共享时间:2016-05-20 难度:2

纠错

下载

相似

组卷

[考点]

伏安法测量小灯泡的电功率，用电流表和定值电阻测灯泡的电功率，

[答案]

见试题解答内容

[解析]

解：（1）由题意可知，串联分压根据公式

＝

，

＝

，R_滑＝5.78Ω，
小灯泡的额定电流I_L＝

＝

＝0.38A，由以上计算结合滑动变阻器A、B、C所给条件可知，只有B符合，故滑动变阻器应选B；
（2）电流表有示数，此时电压表的正负接线柱与灯泡并联，电压表无示数，据此判断电路故障为小灯泡短路；电流表无示数，此时电压表的正负接线柱与电源两极相连，电压表有示数，据此判断电路故障为小灯泡断路；
（3）不同电压的实际功率不同，灯泡的功率随电压的增加而增大，求平均值不对；
由P_额＝U_额I_额＝3.8V×0.40A＝1.52w，表格二序号2，即为额定功率；
R_L＝

＝

＝9.5Ω；
（4）测量时，应先闭合开关S和S₁，调节滑动变阻器，R_L和R₀并联，电压相等，当小灯泡正常工作时有I₀＝

；
接着将S₁断开、S₂闭合，读出电流表的示数为I，此时电流为R_L和R₀电流之和，I_L＝I﹣I₀＝I﹣

；
故小灯泡的额定功率P_额＝U_额（I﹣

）。
故答案为：（1）B；（2）小灯泡短路；小灯泡断路；（3）不应该求功率的平均值、1.52、9.5；（4）

、U_额（I﹣

）。

[点评]

本题考查了"伏安法测量小灯泡的电功率，用电流表和定值电阻测灯泡的电功率，"，属于"易错题"，熟悉题型是解题的关键。

转载声明：

本题解析属于发布者收集录入，如涉及版权请向平台申诉！！版权申诉

相似题 全部同步专题复习模拟真题联考专练月考周考期中期末单元寒假暑假副题

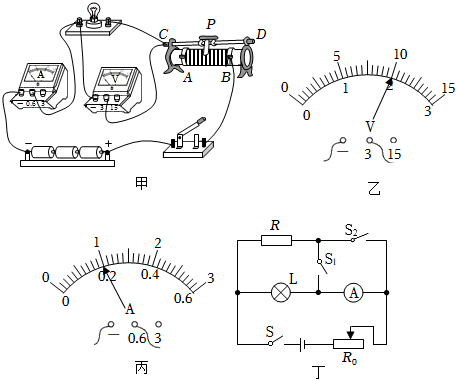

199595. （2023•唐南中学•二模） “测小灯泡额定电功率”的实验中，提供的器材有：电压恒为4.5V的电源，额定电压为2.5V的待测小灯泡（电阻约为10Ω），电流表（0～0.6A，0～3A），电压表（0～3V，0～15V），开关和导线若干。还有标有“5Ω，2A”字样的滑动变阻器A和“10Ω，2A”字样的滑动变阻器B。
