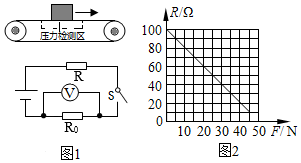

＝1kg。
如图甲所示为汽车油量表的电路原理图，其中电源电压为12V且保持不变，定值电阻R0阻值为10Ω，A为油量指示表（量程为0～0.6A的电流表）。R为压敏电阻，其阻值与所受压力的对应关系如图乙所示（忽略油箱的质量）。则当向油箱中加油时指示表的示数 （选填“增大”、“不变”或“减小”）；加满油时，油箱对压敏电阻R的压力为 N；当油箱内汽油用完时，指示表的示数为 A。
如图1所示，RG是光敏电阻，R是阻值为10kΩ的定值电阻，电源电压U=9V。光敏电阻RG的阻值与光的照度（光照越强，照度越大）的关系如图2所示，当照度增大时，RG的阻值将 。小芳将量程为3V的电压表接入图1电路，将其改装成照度表，为使光的照度增大时电压表的示数也增大，则该电压表应并联在电阻 两端，能够测量的最大照度为 Lux。改装完成后，若小芳将电源换为电压可调电源（调节范围为12V～15V），且将R换为可调电阻（调节范围为5kΩ～20kΩ），则该装置所能测量的最大照度为 Lux。
如图是某款压力秤的内部电路图。电源电压U=6V，R0=5Ω，R为压敏电阻，其阻值随所受压力变化情况如下表所示。开关闭合后，当压力增大时，电路中的电流将 ，当压力为40N时，电压表的示数为 V。| F/N | 20 | 40 | 60 | 80 | 100 |
| R/Ω | 12 | 10 | 8 | 6 | 4 |
如图是某款压力秤的内部电路图。电源电压U=6V，R0=5Ω，R为压敏电阻，其阻值随所受压力变化情况如下表所示。开关闭合后，当压力增大时，电路中的电流将 ，当压力为40N时，电压表的示数为 V。| F/N | 20 | 40 | 60 | 80 | 100 |
| R/Ω | 12 | 10 | 8 | 6 | 4 |
测温模拟电路如图甲所示，温度表由量程为0～3V的电压表改装而成，电源电压U为6V，R的阻值为40Ω，热敏电阻的阻值Rt随温度t变化的关系如图乙所示。温度升高时，电路中的电流将 （选填“变大”、“变小”或“不变”）；当开关S闭合后，电路可测量的最高温度为 ℃。
如图甲所示为汽车油量表的电路原理图，其中电源电压为12V且保持不变，定值电阻R0阻值为10Ω，A为油量指示表（量程为0～0.6A的电流表）。R为压敏电阻，其阻值与所受压力的对应关系如图乙所示（忽略油箱的质量）。则当向油箱中加油时指示表的示数 （选填“增大”、“不变”或“减小”）；加满油时，油箱对压敏电阻R的压力为 N；当油箱内汽油用完时，指示表的示数为 A。
商场的升降电梯设置了超载自动报警系统，其简化电路如图所示，电梯箱底层装有压敏电阻R1，R2为滑动变阻器，K为动触点，A、B为静触点。电梯未超载时，动触点K与静触点
如图所示是小明利用光敏电阻为居民楼门口设计的一种智能照明电路，L为“220V 22W”的照明灯，天暗时自动发光，天亮时自动熄灭，控制电路中，电源由两节干电池串联而成，电压为2.8V，R1为阻值10Ω的定值电阻，R2为光敏电阻，其阻值会随着光强的变化而变化。?
如图甲是非接触式红外线测温枪，它是通过接收人体辐射的红外线来显示被测人的体温。当人体温度超过设定值时测温枪报警，持续时间3秒。
如图是小明自制的一种测定油箱内油面高度的装置。油量表是由量程为0～0.6A的电流表改装而成的，滑动变阻器R的最大阻值为20Ω，从油量表指针所指的刻度，就可以知道油箱内油面的高度。已知电源电压为12V，当油箱内油面高度最高时，R的金属滑片在最下端，油量表指针满偏；当油箱内没有油时，R全部接入电路，油量表的读数最小。油量表的最小读数是 A；当油箱内油面的高度降为最高油面一半时，滑片正好在R的中点，据此推理油量表的刻度 （“均匀”、“不均匀”）。
如图甲所示是进行“坐位体前屈”体质测试的情景。小华所在项目化学习小组设计了一个功能相似的测试模型，其原理电路如图乙所示，电源电压6V不变，R0的阻值为30Ω，电阻R1用总长为30cm、粗细均匀的电阻丝制成（其电阻与长度成正比），挡板初始位置在R1最左端。闭合开关，向右推动挡板的过程中，电流表示数 （变小/不变/变大），挡板推到最右端时，电流表示数为0.05A，此时电压表示数为 V。下表为九年级女生“坐位体前屈”国家体质标准，若小华进行测试时电压表示数为3V，则她的测试等级为 。| 九年级女生测试等级 | 不合格 | 合格 | 良好 | 优秀 |
| 挡板P移动距离L/cm | ＜3.7 | 3.7≤L≤16.7 | 16.7＜L＜20.1 | ≥20.1 |
cgk@dyw.com
2018-04-16
初中物理 | | 填空与作图题
纠错
收藏
下载
相似
组卷
解析
物理小组制作了一个自动控制器，其中有一个调压电路如图所示，滑动变阻器R的最大阻值是100欧，负载电阻R'的阻值为100欧，A、B间电压为10伏，保持不变。使用过程中发现这个电路的调压范围和原设计不符，检查结果是图中F处导线折断，滑动头P由上向下移动时，如果电路完好，CD两端的电压范围应是 伏至 伏；如果F点导线折断，CD两端的电压范围是 伏至 伏。
