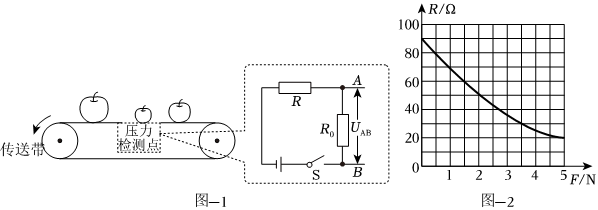

＝10Ω，
如图甲所示为汽车油量表的电路原理图，其中电源电压为12V且保持不变，定值电阻R0阻值为10Ω，A为油量指示表（量程为0～0.6A的电流表）。R为压敏电阻，其阻值与所受压力的对应关系如图乙所示（忽略油箱的质量）。则当向油箱中加油时指示表的示数 （选填“增大”、“不变”或“减小”）；加满油时，油箱对压敏电阻R的压力为 N；当油箱内汽油用完时，指示表的示数为 A。
在如图甲所示的电路中，灯泡L的额定电压为2.5V，它的电流与电压关系图像如图乙所示，则灯泡L正常发光时的阻值为 Ω；滑动变阻器R的规格为“50Ω 1A”，电流表量程为0～0.6A，电压表量程为0～3V。闭合开关S，向上调节滑动变阻器R的滑片，电压表的示数 （选填“变大”“变小”或“不变”），当电压表的示数为1.5V时，灯泡L恰好正常发光。为保证电路安全，灯泡L的最小电功率为 W。?
，g取10N/kg）
测温模拟电路如图甲所示，温度表由量程为0～3V的电压表改装而成，电源电压U为6V，R的阻值为40Ω，热敏电阻的阻值Rt随温度t变化的关系如图乙所示。温度升高时，电路中的电流将 （选填“变大”、“变小”或“不变”）；当开关S闭合后，电路可测量的最高温度为 ℃。
如图-1所示电路，闭合开关，将滑动变阻器的滑片由最右端移到最左端的过程中，电压表与电流表示数变化的图像如图-2所示，则滑动变阻器的最大阻值为 Ω，电源电压为 V。当电流表示数为0.2A时，R0消耗的电功率为 W。
小徐用如图甲所示的电路来进行实验，并根据实验所得数据画出了定值电阻R0和滑动变阻器R消耗的功率P随电流变化的图像（如图乙所示）。R0的阻值为 Ω，电源电压为 V，P1为 W。
一种电工工具由一个小灯泡L和一个定值电阻R并联而成，通过L、R的电流跟其两端电压的关系如图所示，由图象可得定值电阻R的阻值为 Ω；当把这个工具接在电压为2V的电路两端，L、R并联电路总电流是 A，此时的总电功率是 W。
dyczwuyn
2024-04-11
初中物理 | | 填空与作图题
纠错
收藏
下载
相似
组卷
解析
如图甲所示电路中，电源电压保持不变，R1是定值电阻，当开关S闭合，滑动变阻器R2的滑片P由a端移动到b端，两电表示数变化关系如图乙所示，定值电阻的阻值 Ω，则电路的最大功率为 W。
