206744. （2025•曲江一中•四模） $德优题库$ 如图甲是某款全自动中药电煎药壶，加热电路简化后如图乙所示，R₁和R₂为发热电阻丝。只闭合S时文火煎药，S、S₁都闭合时武火煎药，文火的功率为100W。求：（已知ρ_水=1.0×10³kg/m³，c_水=4.2×10³J/（kg?℃））
（1）R₂的电阻值。
（2）电煎药壶中装有500mL初温为20℃的水，在1个标准大气压下，用武火将水刚好加热到沸腾，用时300s,加热效率为80%，此次加热过程中电煎药壶消耗的电能。
（3）武火时，通过R₁的电流（结果保留一位小数）。

共享时间:2025-04-16 难度:2

纠错

下载

相似

组卷

[考点]

电功率的综合计算，电热的综合计算，

[答案]

（1）R₂的电阻值为484Ω。

（2）此次加热过程中电煎药壶消耗的电能为2.1×10⁵J。

（3）武火时，通过R₁的电流为2.7A。

[解析]

解：（1）由图乙可知，当开关S、S₁都闭合时，R₁、R₂并联，根据并联电路的电阻特点可知，此时电路中的总电阻最小，由P＝

可知，电路中的总功率最大，电煎药壶处于武火挡；
当开关S闭合、S₁断开时，只有R₂工作，电路中的总电阻最大，总功率最小，电煎药壶处于文火挡；
由P＝

可知，R₂的阻值：R₂＝

＝

＝484Ω；
（2）根据密度公式ρ＝

得水的质量为：
m＝ρ_水V＝1.0×10³kg/m³×500×10^﹣6m³＝0.5kg，
水吸收的热量为：
Q_吸＝c_水mΔt＝4.2×10³J/（kg•℃）×0.5kg×（100℃﹣20℃）＝1.68×10⁵J；
由η＝

可知加热过程中消耗的电能为：
W＝

＝

＝2.1×10⁵J；
（3）武火时的电功率为：
P_武＝

＝

＝700W，
由于并联电路各个支路互不影响，所以R₁的功率为：
P₁＝P_武﹣P_文＝700W﹣100W＝600W，
通过R₁的电流为：
I₁＝

＝

≈2.7A。
答：（1）R₂的电阻值为484Ω。
（2）此次加热过程中电煎药壶消耗的电能为2.1×10⁵J。
（3）武火时，通过R₁的电流为2.7A。

[点评]

本题考查了"电功率的综合计算，电热的综合计算，"，属于"易错题"，熟悉题型是解题的关键。

转载声明：

本题解析属于发布者收集录入，如涉及版权请向平台申诉！！版权申诉

相似题 全部同步专题复习模拟真题联考专练月考周考期中期末单元寒假暑假副题

207194. （2020•铁一中学•二模）某型号电热水瓶具有加热、保温、电动出水及干烧断电功能，其简化电路如图所示。S₁是壶底温控开关，通常闭合，当壶底发热盘的温度达到120℃自动断开；S₂是壶壁温控开关，按下时对水加热，水烧开后自动断开，电热水瓶处于保温状态；S₃是电动出水开关，按下时闭合，电磁泵将水抽出。已知电热水瓶保温功率为50W，加热功率为1000W。
（1）电热水瓶处于保温状态且不抽水时，电路中的电阻是多大？
（2）闭合S₃，电磁泵两端电压为10V，已知R₃阻值为200Ω，求电磁泵的电功率。
（3）若水烧开后，S₂没有自动断开，则瓶里的水烧干后，经过多长时间，S₁才会断开？已知发热盘质量为0.5kg，比热容为0.5×10³J/（kg•℃）。设水烧干瞬间，发热盘的温度为110℃，不计热损失。

共享时间:2020-03-16 难度:2 相似度:2

解析

纠错

下载

组卷

19016. （2017•师大附中•二模）电压力锅是传统高压锅和电饭锅的升级换代产品，它综合了压力锅和电饭锅的优点。下表是某品牌电压力锅的部分参数。

容量/kg	5
额定电压/V	220
额定功率/W	900

（1）高压锅的原理是液体沸点随着液面上方气压升高而　　；
（2）该电压力锅贮满初温为20℃的水后，在一标准大气压下将其烧开，则在此过程中水吸收的热量是多少焦耳？[c_水＝4.2×10³J/（kg•℃）]；
（3）该电压力锅的发热电阻的阻值是多少欧姆？若在实际电压为110V的工作环境下，该电热水器的实际功率是多少瓦特？（忽略温度对电压力锅电阻的影响，保留一位小数）。

共享时间:2017-03-05 难度:4 相似度:1.5

解析

纠错

下载

组卷

19428. （2015•陕西省•真题）如图所示是小丽家厨房安装的一个小厨宝。小厨宝利用水箱储水，加热一段时间后，拧开水龙头就会有热水流出，其相关参数如下表所示。

产品名称	储水式小厨宝
额定电压	220V	额定功率	1200W
最高温度	75℃	额定容量	6.0L

（1）小厨宝正常工作时的电阻是多大？（计算结果保留一位小数）
（2）要把满箱水从15℃加热到38℃，需要吸收多少热量？小厨宝正常工作时至少需要加热多长时间？[c_水=4.2×10³J/（kg•℃）]
（3）小丽了解到有另一种速热式电热水器，额定功率为5000W，冷水流经速热式电热水器时，很快就可流出达到预设温度的热水，小丽家的电能表允许通过的最大电流为10A，通过计算说明在她家的电路中能否安装这种电热水器。

共享时间:2014-12-01 难度:4 相似度:1.5

解析

纠错

下载

组卷

207288. （2020•铁一中学•三模）甜甜要制作一个电动航模，需要电动机作为动力源，她找来电吹风，研究了电吹风的工作原理。如图甲，电吹风工作时，可以分别吹出热风和冷风，为了防止温度过高，用一个PTC电阻R₀与电阻为50Ω的电热丝R串联，R₀的阻值随温度的变化如图乙所示，请回答下列问题：
（1）PTC电阻是由材料制成的；电动机的工作原理是。
（2）电吹风吹热风时，求电热丝的最大发热功率。
（3）电吹风吹冷风时，通过电动机的电流为1A，工作20s,电动机的机械效率为90%，求电动机线圈电阻。（不计机械摩擦损耗的能量）
$德优题库$

共享时间:2020-04-06 难度:1 相似度:1.5

解析

纠错

下载

组卷

207147. （2021•西工大附中•三模） $德优题库$ 小明家电热水器的简化电路图如图所示，S₁是手动开关，置于热水器水箱外部；S₂是温控开关，置于热水器水箱内部。当水温低于40℃时自动闭合，达到40℃时自动断开；R₁和R₂均为用来加热且阻值不变的电热丝。使用时，手动闭合开关S₁，电热水器开始工作。电热水器部分参数如表所示：

额定电压	220 V
频率	50 Hz
保温功率	110 W
加热功率	1 870 W
水箱容量	50 L
设定温度	40℃

（1）电热丝R₁的阻值是多少？
（2）加热时流过电热丝R₂的电流是多少？
（3）假设将初温为30℃的一满箱水加热至设定温度用了20min,则电热水器的效率是多少？[水的比热容为4.2×10³J/（kg?℃），ρ_水=1.0×10³kg/m³]。

共享时间:2021-04-03 难度:1 相似度:1.5

解析

纠错

下载

组卷

206905. （2021•高新一中•二模）如图是某电压力锅工作原理示意图，其额定电压为220V，A为密闭锅体，R₁、R₂分别是主加热器和保温加热器，L是用来指示电压力锅保温状态的发光二极管（电阻忽略不计），S₁为电源开关，闭合开关S₁后，S₂与触点a连接，主加热器R₁开始加热，R₁的额定功率为800W，当锅内水温达到105℃时，锅体向下移动，压力开关S₂与触点a断开，与b点接通，保温加热器R₂开始保温。求：
（1）正常“加热”时，通过主加热器R₁的电流是多少？（保留一位小数）
（2）在“保温”状态下，保温加热器R₂正常工作1h消耗0.2kW•h，求R₂的阻值
（3）用该压力锅对5L、20℃的水加热，消耗的电能有90%被水吸收，正常工作35min后，求水温升高多少摄氏度？[已知ρ_水＝1×10³kg/m³，c_水＝4.2×10³J/（kg•℃）]

共享时间:2021-03-18 难度:1 相似度:1.5

解析

纠错

下载

组卷

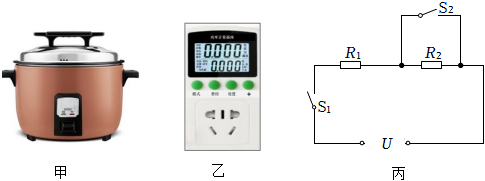

199719. （2023•铁一中学•七模）小君为了知道家中电饭锅（图甲）的耗电情况，将电饭锅接入图乙所示的功率计量插座，测量其工作时的电流、电压和消耗的电能。已知电饭锅的额定电压为220V，电路如图丙所示，S₂为温控开关，盛有米和水的锅放在发热盘R₁上，限流电阻R₂的发热不能被利用。某次测量得到煮饭和保温的数据如下表所示，不计温度对电阻的影响和散失的热量。
$德优题库$

	电压/V	电流/A	消耗电能/度
煮饭	198	3.6	0.297
保温	198	0.3

（1）电阻R₁的阻值及煮饭时间是多少？
（2）电阻R₂的阻值及保温时发热盘的功率是多少？
（3）小君认为电饭锅煮饭时实际功率比额定功率小，更省电。你是否赞同他的说法？说明你的理由。

共享时间:2023-06-08 难度:1 相似度:1.5

解析

纠错

下载

组卷

19446. （2014•陕西省•真题）中国有着悠久的茶文化历史，不同的茶叶冲泡方式不同，图甲所示为一煮茶器，图乙是它工作电路的简图。接通电源后，当水温达到沸点时温控开关自动断开。沸腾后，当水温降低到80℃时温控开关再次闭合，直到水温升到85℃时电路再次断开。它的铭牌如下表所示：

型号	XB﹣6991
额定电压	220V
发热管功率	600W
频率	50Hz
加热方式	底盘加热

（1）水沸腾后，煮茶器能将水温保持在80℃到85℃之间，原因是　　（填写选项前的字母）。
A．发热管的功率变小 B．发热管间歇性工作 C．温控开关闭合时，电路中的电流减小了
（2）若指示灯开始工作时的电压为55V，与它串联的电阻是560kΩ，通过指示灯的电流是多少mA？（计算结果保留两位小数）
（3）煮茶器正常工作时，发热管的阻值是多少？若把质量为0.8kg的水从21℃加热到96℃所用时间8min，加热效率是多大？[c_水=4.2×10³J/（kg•℃）]。

共享时间:2013-12-01 难度:3 相似度:1.5

解析

纠错

下载

组卷

188489. （2021•高新一中•二模） $德优题库$ 如图是某电压力锅工作原理示意图，其额定电压为220V，A为密闭锅体，R₁、R₂分别是主加热器和保温加热器，L是用来指示电压力锅保温状态的发光二极管（电阻忽略不计），S₁为电源开关，闭合开关S₁后，S₂与触点a连接，主加热器R₁开始加热，R₁的额定功率为800W，当锅内水温达到105℃时，锅体向下移动，压力开关S₂与触点a断开，与b点接通，保温加热器R₂开始保温。求：
（1）正常“加热”时，通过主加热器R₁的电流是多少？（保留一位小数）
（2）在“保温”状态下，保温加热器R₂正常工作1h消耗0.2kW?h,求R₂的阻值
（3）用该压力锅对5L、20℃的水加热，消耗的电能有90%被水吸收，正常工作35min后，求水温升高多少摄氏度？[已知ρ_水=1×10³kg/m³，c_水=4.2×10³J/（kg?℃）]

共享时间:2021-03-16 难度:1 相似度:1.5

解析

纠错

下载

组卷

20049. （2021•高新一中•二模）如图是某电压力锅工作原理示意图，其额定电压为220V，A为密闭锅体，R₁、R₂分别是主加热器和保温加热器，L是用来指示电压力锅保温状态的发光二极管（电阻忽略不计），S₁为电源开关，闭合开关S₁后，S₂与触点a连接，主加热器R₁开始加热，R₁的额定功率为800W，当锅内水温达到105℃时，锅体向下移动，压力开关S₂与触点a断开，与b点接通，保温加热器R₂开始保温。求：
（1）正常“加热”时，通过主加热器R₁的电流是多少？（保留一位小数）
（2）在“保温”状态下，保温加热器R₂正常工作1h消耗0.2kW•h，求R₂的阻值。
（3）用该压力锅对5L、20℃的水加热，消耗的电能有90%被水吸收，正常工作35min后，求水温升高多少摄氏度？[已知ρ_水＝1×10³kg/m³，c_水＝4.2×10³J/（kg•℃）]

共享时间:2021-07-05 难度:5 相似度:1.5

解析

纠错

下载

组卷

187109. （2025•西工大附中•一模）小明家有一个标有“220V 10A”的插排（图甲所示），同时接入一个电加热坐垫（“220V 24.2W”）和一台吸尘器（“220V 1100W”），吸尘器的电动机线圈电阻为2Ω，小明家电压恒为220V。
$德优题库$
（1）吸尘器工作10min消耗的电能是多少？
（2）现有一个电吹风机（“220V 880W”），请通过计算说明插排能否允许再接入此电吹风机，使3个用电器同时工作。
（3）图乙是电加热坐垫（“220V 24.2W”）的简化电路图，通过调控开关可实现保温和加热两个功能。电阻R₁在调温盒内，电阻R₂置于坐垫内用于加热．电加热坐垫处于保温状态时电阻R₂消耗的电功率为20W，则R₁的阻值为多少？

共享时间:2025-03-07 难度:2 相似度:1

解析

纠错

下载

组卷

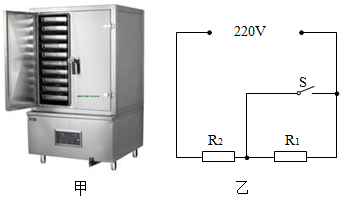

208498. （2017•西工大附中•七模） $德优题库$ 学校食堂每天利用电热蒸饭柜（如图甲所示）给我们提供香喷喷的米饭，其额定电压为220V，电热蒸饭柜分别为加热和保温两个挡位，其简化电路图如图乙所示，R₁电阻为45Ω，加热时的功率为4840W，求：
