206546. （2023•师大附中•十模）某多用电表内欧姆挡“×1”的内部电路图如图甲所示，小明同学将电阻箱和电压表V并联后接在两表笔a、b上，欲用图示的电路测量多用电表内部的电阻r（远小于电压表V的内阻）和电池的电动势E。实验的主要步骤为：

（1）实验时将选择开关转至欧姆挡“×1”，将红黑表笔短接，调节R₀，使指针指在右侧零刻度线处。
（2）改变电阻箱R的阻值，分别读出6组电压表和电阻箱的示数U、R，将

、

的值算出并记录在表格中，请根据数据的对应点在图乙中作出

图线。　　

组数	1	2	3	4	5	6
R/Ω	100.0	50.0	25.0	16.7	12.5	9.1
	0.01	0.02	0.04	0.06	0.08	0.11
U/V	1.20	0.95	0.74	0.60	0.50	0.40
	0.83	1.05	1.35	1.67	2.00	2.50

（3）根据图线得到电动势E＝　1.4　V，内电阻r＝　23　Ω。（结果保留二位有效数字）
（4）由于电压表的分流作用，多用电表内部电池的电动势的测量值比真实值偏　小　（填“大”或“小”）。

共享时间:2023-07-04 难度:2

纠错

下载

相似

组卷

[考点]

练习使用多用电表（实验），测量普通电源的电动势和内阻，

[答案]

（2）如图所示

；（3）1.4、23；（4）小

[解析]

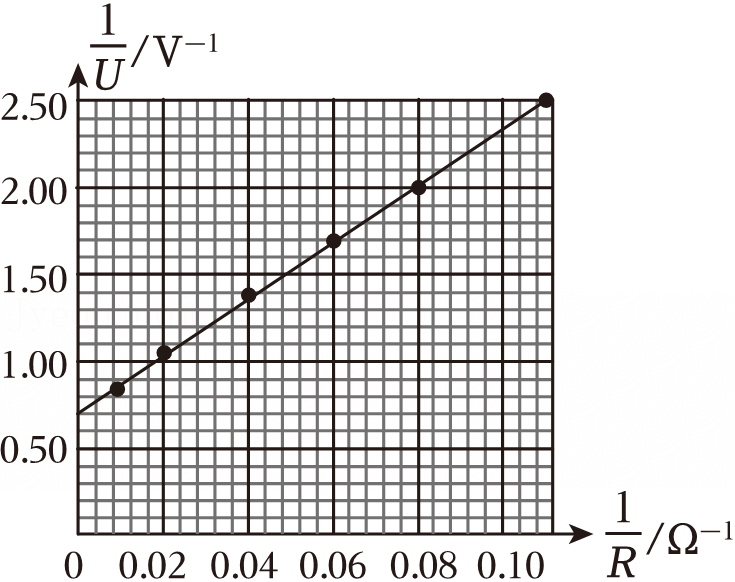

解：（2）用直线将图中描绘的数据点连接起来，尽量使点迹均匀分布在直线两侧，如下图所示

（3）由闭合电路欧姆定律可知：E＝U+

变形得：

＝

可知，图像与纵坐标的交点为电源的电动势的倒数，故：E＝

V＝1.4V；
图像的斜率表示

，则：r＝1.4×

＝23Ω；
（4）当R为无穷大即为不接电阻箱时电压表的示数为多用电表内部电池的电动势的测量值，而电压表两端的电压等于电动势的真实值减去多用电表的内电压，所以多用电表内部电池的电动势的测量值比真实值小。
故答案为：（2）如图所示

；（3）1.4、23；（4）小

[点评]

本题考查了"练习使用多用电表（实验），测量普通电源的电动势和内阻，"，属于"易错题"，熟悉题型是解题的关键。
