206093. （2025•师大附中•六模）疫情期间，电子体温计已逐渐成为居家必备的物品之一。某物理兴趣小组制作了一个简易电子体温计，其原理图如图2所示。
$德优题库$
（1）兴趣小组测出某种热敏电阻的I-U图像如图3所示，那么他们选用的应该是如图电路        （填“甲”或“乙”），由图可知，热敏电阻的阻值随温度的升高而        （填“增大”或“减小”）；
$德优题库$
（2）小周同学用一个内部电源电动势为3V、中值电阻为100Ω的欧姆表（已调零）接在上述热敏电阻（伏安特
性曲线如图3所示）两端，测量其阻值，如图4所示，则测量值为        Ω（结果保留3位有效数字）；
（3）热敏电阻的阻值随温度的变化如图5所示，在设计的电路中（如图2所示），已知电源电动势为5.0V（内阻不计），电路中二极管为红色发光二极管，红色发光二极管的启动（导通）电压为3.0V，即发光二极管两端电压U≥3.0V时点亮，同时电铃发声，红色发光二极管启动后对电路电阻的影响不计。实验要求当热敏电阻的温度高于38.5℃时红灯亮且铃响发出警报，其中电阻       （填“R₁”或“R₂”）为定值电阻，其阻值应调为        Ω（结果保留两位有效数字）。

共享时间:2025-05-15 难度:1

纠错

下载

相似

组卷

[考点]

研究热敏、光敏、压敏等可变电阻的特性，

[答案]

（1）乙；减小；（2）400；（3）R₂；60。

[解析]

解：（1）描绘热敏电阻的伏安特性曲线，要求电压从零开始调节，故选择分压电路乙；由图5可知，热敏电阻的阻值随温度的升高而减小。
（2）设热敏电阻两端电压为U、通过热敏电阻的电流为I，根据闭合电路欧姆定律有
E＝U+IR₀
欧姆表中值电阻等于电表内阻，则R₀＝100Ω
代入数据可得：U＝3﹣100I

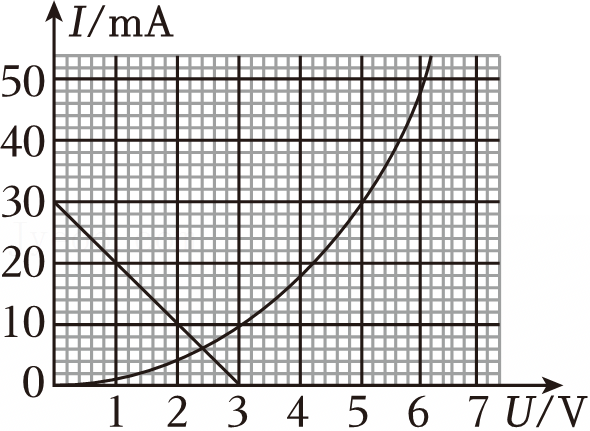

作出图线如图所示

图线交点表示此时热敏电阻的电压为2.4V、电流为6mA，则
R_t＝

＝

Ω＝400Ω
（3）由于热敏电阻阻值随温度的升高而降低，要使发光二极管电压U≥3.0V时点亮，则有R₂分压随总电阻的减小而增大，由串联电路中的电压之比等于电阻之比，R₁为热敏电阻，R₂为定值电阻，由图5可知，当温度为38.5℃时，热敏电阻阻值R₁＝40Ω，由闭合电路欧姆定律列出表达式，有

解得：R₂＝60Ω
故答案为：（1）乙；减小；（2）400；（3）R₂；60。
