201438. （2021•长安区•二模）如图所示，R₁为定值电阻，R₂为滑动变阻器，电源电压保持不变，闭合开关S后，滑片P从a端滑到b端，电流表示数I与电压表示数U的变化关系如图乙所示。下列说法正确的是（　　）
$德优题库$

A.滑片从a端向b端滑动过程中，电压表示数变小

B.电源电压U是6V

C.滑片P滑到中点时，R₂消耗的功率为3.6W

D.滑片从a端向b端滑动过程中，电压表与电流表的比值不变

共享时间:2021-03-27 难度:4

纠错

下载

相似

组卷

[考点]

动态电路的分析，欧姆定律的应用，结合图像计算电功率，电功率的综合计算，

[答案]

[解析]

解：由图甲可知，闭合开关S后，R₁与R₂串联，电压表测R₂两端的电压，电流表测电路中的电流。
A．滑片从a端向b端滑动过程中，变阻器接入电路中的电阻变大，
由串联电路的分压特点可知，变阻器分得的电压变大，即电压表示数变大，故A错误；
B．当滑片P位于b端时，变阻器接入电路中的电阻最大，此时电路中的电流最小，电压表的示数最大，
由图乙可知，电路中的最小电流I_小＝0.2A，变阻器两端的最大电压U₂＝4V，
由I＝

可得，滑动变阻器的最大阻值：R₂＝

＝

＝20Ω，
因串联电路中总电压等于各分电压之和，
所以，电源电压：U＝I_小R₁+U₂＝0.2A×R₁+4V﹣﹣﹣﹣﹣﹣①
当滑片P位于a端时，变阻器接入电路中的电阻为零，此时电路中的电流最大，
由图乙可知，电路中的最大电流I_大＝0.6A，
则电源电压：U＝I_大R₁＝0.6A×R₁﹣﹣﹣﹣﹣﹣②
电源电压保持不变，联立①②解得：U＝6V，R₁＝10Ω，故B正确；
C．因串联电路中总电阻等于各分电阻之和，
所以，滑片P滑到中点时，电路中的电流I＝

＝

＝0.3A，
R₂消耗的功率P₂＝I²×

＝（0.3A）²×

＝0.9W，故C错误；
D．滑片从a端向b端滑动过程中，变阻器接入电路中的电阻变大，
由R＝

可知，电压表与电流表的比值等于变阻器接入电路中的电阻，则电压表与电流表的比值变大，故D错误。
故选：B。

[点评]

本题考查了"动态电路的分析，欧姆定律的应用，结合图像计算电功率，电功率的综合计算，"，属于"综合题"，熟悉题型是解题的关键。

转载声明：

本题解析属于发布者收集录入，如涉及版权请向平台申诉！！版权申诉

相似题 全部同步专题复习模拟真题联考专练月考周考期中期末单元寒假暑假副题

184679. （2024•高新一中•九上期中）图甲是一种汽车油量表的简化电路图。加满油时，浮标通过杠杆使滑片恰好移至变阻器的最下端；当油量减少到5L时，油量表就会发出警告。油的体积V和变阻器接入电路的电阻R的关系如图乙所示。已知电源电压恒为6V，定值电阻R₀的阻值为100Ω，下列说法正确的是（　　）
$德优题库$

A.油量增加时，R₀两端的电压减小

B.油量减少时，通过电路的电流增大

C.当电路中电流为0.01A时，油量为25L

D.R₀两端的电压是5.4V，油箱刚报警

共享时间:2024-11-12 难度:1 相似度:2.5

解析

纠错

下载

组卷

195181. （2024•西光中学•二模）为响应国家严禁在公共场所吸烟的号召，小硕同学设计了一种烟雾报警装置，其工作原理电路图如图-1所示，电源电压恒为12V，R₂为定值电阻，阻值为30Ω，R₁为烟雾传感器，它的阻值与空气中烟雾浓度的关系如图-2所示。当空气中烟雾浓度达到15%时，电路发出警报。下列说法正确的是?（　　）
$德优题库$

A.空气中烟雾浓度升高，电流表示数变小

B.电流表示数为0.2A时，电路发出警报

C.当烟雾浓度为10%时，R₂的功率为2.7W

D.若需要降低烟雾报警的最低浓度，可以将R₂换成阻值更大的定值电阻

共享时间:2024-03-15 难度:4 相似度:2

解析

纠错

下载

组卷

195157. （2024•西咸新区•一模）如图甲所示的电路，电源电压不变，R₀为定值电阻，R为滑动变阻器。闭合开关S，滑片P从一端滑到另一端的过程中，电压表示数随滑动变阻器阻值变化的关系如图乙所示。下列说法正确的是（　　）
$德优题库$

A.电源电压为5V

B.滑片从最左端向最右端滑动过程中，电流表示数变小

C.滑片滑动过程中，电压表示数与电流表示数之比不变

D.滑片移动过程中，滑动变阻器的最大功率为1.8W

共享时间:2024-03-10 难度:5 相似度:1.8

解析

纠错

下载

组卷

184335. （2023•交大附中•九上期末）如图1所示，电源电压不变，闭合开关S，移动滑动变阻器滑片P，使其从最右端向左滑动，直到灯泡L正常发光时停止滑动。电流表示数与两电压表示数的关系如图2所示，下列分析正确的是（　　）
$德优题库$

A.电源电压是8V

B.灯泡L正常发光时的功率是5.6W

C.移动滑动变阻器滑片的过程中，电压表V₁示数的变化范围是1～8V

D.移动滑动变阻器滑片的过程中，滑动变阻器阻值的变化范围是3.75～40Ω

共享时间:2023-02-03 难度:5 相似度:1.8

解析

纠错

下载

组卷

195687. （2024•二十六中•三模）灯泡L上标有“6V，6W”字样，测得该灯泡的电流随电压变化关系如图甲所示。现把灯泡L接入如图乙所示的电路中，若电路电源电压为9V不变，电流表的量程为“0～0.6A”，电压表的量程为“0～15V”，滑动变阻器的规格为“20Ω，1A”。则下列说法正确的是（　　）
$德优题库$

A.灯泡L的电阻值随电压表的示数增大而增大

B.滑动变阻器的滑片向左移动时，电压表示数与电流表示数的比值不变

C.当电流表示数为0.4A时，电压表的示数为6.6V

D.为了保证电路安全，整个电路消耗的最大功率为5.4W

共享时间:2024-04-08 难度:3 相似度:1.75

解析

纠错

下载

组卷

201337. （2022•交大附中分校•一模） $德优题库$ 在如图1所示的电路中，电源电压恒定，定值电阻的阻值为10Ω，滑动变阻器的最大阻值为20Ω，当开关S闭合，滑动变阻器的滑片位于b端，电流表的示数如图2所示，将滑片从b端向a端移动，下列说法正确的是（　　）

A.电源电压为2V

B.电压表的示数变小

C.电压表和电流表示数的比值变大

D.电路的最大功率为3.6W

共享时间:2022-03-09 难度:3 相似度:1.75

解析

纠错

下载

组卷

195280. （2024•曲江一中•四模） $德优题库$ 如图甲所示的电路中，电源电压恒定。闭合开关，将滑动变阻器的滑片从最右端滑至灯泡正常发光的位置，电流表示数与电压表示数的关系如图乙所示，A、B两点的电功率P_A：P_B=1：8。则下列说法正确的是（　　）

A.滑片向左移动时，电压表V₁的示数变小

B.图乙中的曲线①表示灯泡的电流随电压变化关系

C.电源电压为9V

D.电路消耗的最大电功率为4.8W

共享时间:2024-04-28 难度:3 相似度:1.75

解析

纠错

下载

组卷

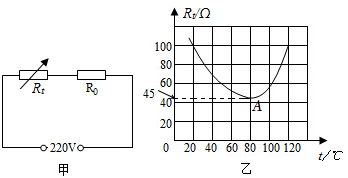

206709. （2025•西光中学•三模） $德优题库$ 新型PTC发热材料可以调节电路的电功率，在生活中广泛应用。某电烤箱的工作电路如图甲所示，R₀是定值电阻，其阻值不受温度的影响，电阻R_t是由PTC材料制成，R_t与温度的关系如图乙所示，当电烤箱在图乙A点温度下工作时，电路消耗的总功率为880W，下列说法正确的是（　　）
