195181. （2024•西光中学•二模）为响应国家严禁在公共场所吸烟的号召，小硕同学设计了一种烟雾报警装置，其工作原理电路图如图-1所示，电源电压恒为12V，R₂为定值电阻，阻值为30Ω，R₁为烟雾传感器，它的阻值与空气中烟雾浓度的关系如图-2所示。当空气中烟雾浓度达到15%时，电路发出警报。下列说法正确的是?（　　）
$德优题库$

A.空气中烟雾浓度升高，电流表示数变小

B.电流表示数为0.2A时，电路发出警报

C.当烟雾浓度为10%时，R₂的功率为2.7W

D.若需要降低烟雾报警的最低浓度，可以将R₂换成阻值更大的定值电阻

共享时间:2024-03-15 难度:4

纠错

下载

相似

组卷

[考点]

动态电路的分析，欧姆定律的应用，结合图像计算电功率，电功率的综合计算，

[答案]

[解析]

解：由电路图可知，烟雾传感器R₁和定值电阻R₂串联，电流表测电路中的电流；
A、由图2知空气中烟雾浓度升高时，烟雾传感器R₁的电阻变小，电路的总电阻变小，由I＝

知电路中的电流变大，电流表的示数变大，故A错误；
B、当空气中烟雾浓度达到15%时，电路发出警报，由图2知此时烟雾传感器R₁的阻值为5Ω，此时电路中的电流为：I＝

＝

≈0.3A，故B错误；
C、由图2知当烟雾浓度为10%时，烟雾传感器R₁的阻值为10Ω，此时电路的电流为：
I′＝

＝

＝0.3A，
R₂的功率为：
P₂＝I′²R₂＝（0.3A）²×30Ω＝2.7W，故C正确；
D、若需要降低烟雾报警的最低浓度，则烟雾传感器的阻值变大，由欧姆定律可知，电路电流变小；如要保持电流不变，由欧姆定律可知，应换用更小的电阻，故D错误。
故选：C。

[点评]

本题考查了"动态电路的分析，欧姆定律的应用，结合图像计算电功率，电功率的综合计算，"，属于"综合题"，熟悉题型是解题的关键。

转载声明：

本题解析属于发布者收集录入，如涉及版权请向平台申诉！！版权申诉

相似题 全部同步专题复习模拟真题联考专练月考周考期中期末单元寒假暑假副题

184679. （2024•高新一中•九上期中）图甲是一种汽车油量表的简化电路图。加满油时，浮标通过杠杆使滑片恰好移至变阻器的最下端；当油量减少到5L时，油量表就会发出警告。油的体积V和变阻器接入电路的电阻R的关系如图乙所示。已知电源电压恒为6V，定值电阻R₀的阻值为100Ω，下列说法正确的是（　　）
$德优题库$

A.油量增加时，R₀两端的电压减小

B.油量减少时，通过电路的电流增大

C.当电路中电流为0.01A时，油量为25L

D.R₀两端的电压是5.4V，油箱刚报警

共享时间:2024-11-12 难度:1 相似度:2.5

解析

纠错

下载

组卷

184335. （2023•交大附中•九上期末）如图1所示，电源电压不变，闭合开关S，移动滑动变阻器滑片P，使其从最右端向左滑动，直到灯泡L正常发光时停止滑动。电流表示数与两电压表示数的关系如图2所示，下列分析正确的是（　　）
$德优题库$

A.电源电压是8V

B.灯泡L正常发光时的功率是5.6W

C.移动滑动变阻器滑片的过程中，电压表V₁示数的变化范围是1～8V

D.移动滑动变阻器滑片的过程中，滑动变阻器阻值的变化范围是3.75～40Ω

共享时间:2023-02-03 难度:5 相似度:1.8

解析

纠错

下载

组卷

195157. （2024•西咸新区•一模）如图甲所示的电路，电源电压不变，R₀为定值电阻，R为滑动变阻器。闭合开关S，滑片P从一端滑到另一端的过程中，电压表示数随滑动变阻器阻值变化的关系如图乙所示。下列说法正确的是（　　）
$德优题库$

A.电源电压为5V

B.滑片从最左端向最右端滑动过程中，电流表示数变小

C.滑片滑动过程中，电压表示数与电流表示数之比不变

D.滑片移动过程中，滑动变阻器的最大功率为1.8W

共享时间:2024-03-10 难度:5 相似度:1.8

解析

纠错

下载

组卷

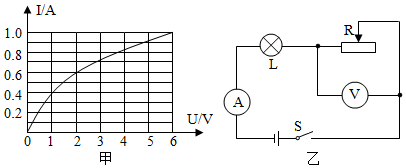

195687. （2024•二十六中•三模）灯泡L上标有“6V，6W”字样，测得该灯泡的电流随电压变化关系如图甲所示。现把灯泡L接入如图乙所示的电路中，若电路电源电压为9V不变，电流表的量程为“0～0.6A”，电压表的量程为“0～15V”，滑动变阻器的规格为“20Ω，1A”。则下列说法正确的是（　　）
$德优题库$

A.灯泡L的电阻值随电压表的示数增大而增大

B.滑动变阻器的滑片向左移动时，电压表示数与电流表示数的比值不变

C.当电流表示数为0.4A时，电压表的示数为6.6V

D.为了保证电路安全，整个电路消耗的最大功率为5.4W

共享时间:2024-04-08 难度:3 相似度:1.75

解析

纠错

下载

组卷

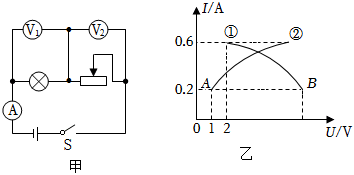

195280. （2024•曲江一中•四模） $德优题库$ 如图甲所示的电路中，电源电压恒定。闭合开关，将滑动变阻器的滑片从最右端滑至灯泡正常发光的位置，电流表示数与电压表示数的关系如图乙所示，A、B两点的电功率P_A：P_B=1：8。则下列说法正确的是（　　）
