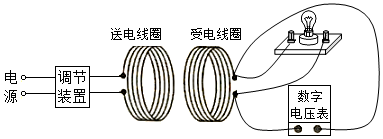

200271. （2023•西工大附中•一模）如图是科技小组的同学利用电磁转换的知识制作的“电能无线传输”装置的示意图。图中送电线圈利用电流线圈产生磁场，受电线圈利用磁场产生电流。受电线圈正对并靠近送电线圈可以产生电流，使灯泡发光，实现电能的无线传输。
$德优题库$
（1）送电线圈是利用电流的       效应工作的，这个现象是由丹麦物理学家       最先发现的；
（2）受电线圈产生电流的原理是       ，与之原理相同的是       （选填“电动机”或“发电机”）；
（3）受电线圈中电流大小可以通过灯泡       来反映；
（4）在图中的电源、调节装置和送电线圈不改变的情况下，该小组同学想探究影响受电线圈两端电压大小的因素，猜想它可能与受电线圈的匝数、直径及两线圈之间的距离有关。通过查阅资料，他们了解到受电线圈两端电压与线圈匝数的关系。接着，他们用相同材质的漆包线绕制了多个匝数相同直径不同的受电线圈，对其余两个猜想进行探究（送电线圈直径为70.0mm）。实验数据如下表：

实验次数	受电线圈的直径D/mm	两线圈之间的距离d/mm	受电线圈两端的电压U/V
1	70.0	22.0	8.6
2	70.0	11.0	14.1
3	70.0	5.5	20.5
4	145.0	5.5	10.3
5	105.0	5.5	16.9
6	45.0	5.5	13.9
7	32.0	5.5	5.4

①分析       三次实验数据可初步得出结论：在受电线圈的直径和匝数相同时，两线圈之间的距离越小，受电线圈两端的电压越大；
②分析3、4、5、6、7五次实验数据可初步得出结论：在两线圈之间的距离和受电线圈的匝数相同的情况下，受电线圈直径增大时，其两端电压       。
（5）通过实验，小组同学发现电能无线传输存在传输距离       的缺点。尽管如此，电能无线传输技术仍然有着广阔的应用前景，如部分手机和电动牙刷的无线充电装置已经采用了该技术。

共享时间:2023-03-08 难度:1

纠错

下载

相似

组卷

[考点]

电磁相互作用，

[答案]

（1）磁；奥斯特；（2）电磁感应；发电机；（3）亮度（或两端的电压大小）；（4）①1、2、3；②先增大后减小；（5）小

[解析]

解：（1）由题干材料得，图中送电线圈利用电流产生磁场，是电流磁效应，这个现象是由丹麦物理学家奥斯特最先发现的；
（2）受电线圈正对并靠近送电线圈可以产生电流，这是由于运动产生电流是电磁感应，发电机的工作原理也是电磁感应，故原理和发电机原理相同。
（3）在灯泡的电阻不变时，根据U＝IR，电流越大，电压表示数越大；根据P＝I²R，电流越大，灯泡的功率越大，灯泡越亮，所以受电线圈中电流大小可以通过灯泡亮度或灯泡两端电压来判断。
（4）①1、2、3实验的受电线圈直径相同，线圈匝数相同，两线圈距离逐渐减小，受电线圈两端的电压不断增大。
②3、4、5、6、7五次实验线圈匝数相同，两线圈之间距离相等，受电线圈直径不断增大时，受电线圈两端的电压先增大后减小。
（5）由于从实验数据知：在受电线圈的直径和匝数相同时，两线圈之间的距离越小，受电线圈两端的电压越大，当两线圈距离增大时，受电线圈两端的电压会减小，所以电能无线传输存在传输距离小的缺点。
故答案为：（1）磁；奥斯特；（2）电磁感应；发电机；（3）亮度（或两端的电压大小）；（4）①1、2、3；②先增大后减小；（5）小。

[点评]

本题考查了"电磁相互作用，"，属于"基础题"，熟悉题型是解题的关键。
