200079. （2023•高新一中•四模）物理兴趣小组的同学们利用一个电阻R（阻值未知）和一个滑动变阻器，探究串联电路的总电阻与各电阻之间的关系。
$德优题库$
（1）实验开始前，同学们发现电流表的指针如图甲所示，造成这个现象的原因是        。

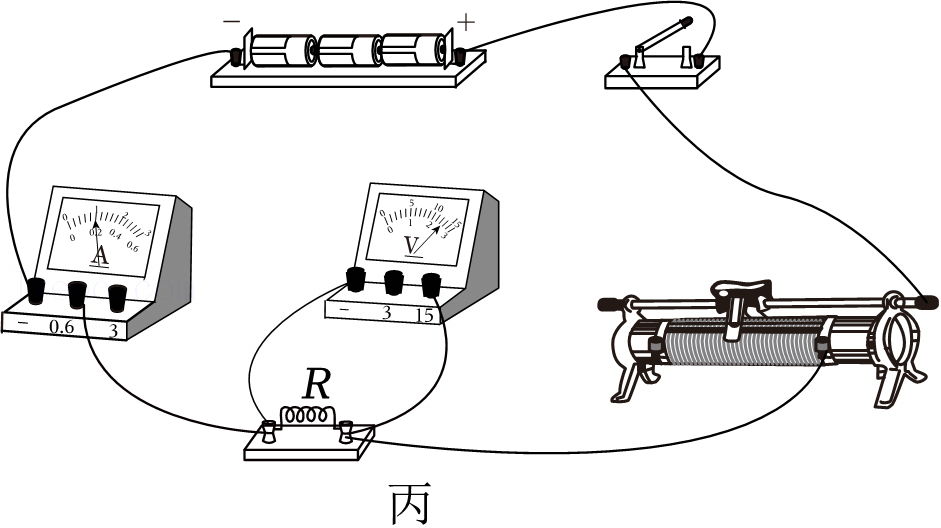

（2）用笔画线代替导线，根据图乙的电路图将图丙的实物图连接完整。
（3）闭合开关后，小组同学发现电流表有示数，但电压表示数接近于零，故障是        （选填“R断路”或“R短路”）。
（4）排除故障后，同学们通过多次移动滑片和改接电压表，获得了各部分电压和电路两端的总电压随电流变化的数据，并利用画图软件获得如图丁图像，由图像可知，定值电阻R的阻值为        Ω，同时得出结论：串联电路的总电阻等于        。
（5）同学们进一步观察图像发现：在串联电路中，电阻越大，其两端的电压也越大。据此，他们设计了一款电子量角器，如图戊所示，电源电压为3V，AB为均匀半圆弧形电阻，其阻值为20Ω，O点为其圆心，OP为金属滑片，可绕O点转动。AO间连接的角度显示器为电压表改装而成，可用来显示∠AOP的大小。当电压表的示数为O时，∠AOP=0°，在电压表“0”处标 0°；当电压表的示数变大，标出的角度变        ；这样改装成的量角器刻度均匀吗？       （选填“均匀”或“不均匀”）。

共享时间:2023-04-22 难度:5

纠错

下载

相似

组卷白板

[考点]

根据电路图连接实物，电流表、电压表在判断电路故障中的应用，欧姆定律的应用，应用欧姆定律进行故障分析，电阻的串联，伏安法测电阻，

[校正]

[答案]

（1）电流表使用前没有调零；（2）见解答图；（3）R短路；（4）10；各电阻之和；（5）大；均匀。

[解析]

解：（1）实验开始前，同学们发现电流表的指针如图甲所示，即电流表指针没有与零刻度线对齐，造成这个现象的原因是：电流表使用前没有调零；
（2）由图乙可知，当滑动变阻器滑片向右移动时阻值变小，故图丙中滑动变阻器选用右下接线柱与定值电阻串联在电路中，如下图所示：

；
（3）闭合开关后，小组同学发现电流表有示数，说明电路是通路；电压表示数接近于零，说明电压表并联的电路短路或电压表短路或电压表断路，即故障是R短路；
（4）由图丁可知，当电路中的电流为0.3A时，定值电阻两端电压为3V，滑动变阻器两端电压为1.5V，串联总电压为4.5V，由欧姆定律可知，定值电阻R的阻值：R＝

＝

＝10Ω，滑动变阻器的阻值：R_P＝

＝

＝5Ω，电路中的总电阻：R_总＝

＝

＝15Ω，R+R_P＝10Ω+5Ω＝15Ω＝R_总，故得出结论：串联电路的总电阻等于各电阻之和；
（5）由电路图可知，电路为AB均匀半圆弧形电阻的简单电路，电压表测AP弧部分电阻两端的电压；因电压表的内阻很大、在电路中相当于断路，所以，滑片P移动时，电路中的总电阻不变，由I＝

可知，当滑片P沿顺时针方向转动时，电路中的电流大小不会改变，当滑片P沿顺时针方向转动时，AP弧部分电阻变大，由U＝IR可知，电压表示数会变大，故当电压表的示数变大，标出的角度变大；
因电路中的电流不变，且AB为均匀半圆弧形电阻，所以，AP部分电阻与对应的弧长（圆心角）成正比，由U＝IR可知，电压表的示数与圆心角成正比，故改装后角度显示器的刻度是均匀的。
故答案为：（1）电流表使用前没有调零；（2）见解答图；（3）R短路；（4）10；各电阻之和；（5）大；均匀。

[点评]

本题考查了"根据电路图连接实物，电流表、电压表在判断电路故障中的应用，欧姆定律的应用，应用欧姆定律进行故障分析，电阻的串联，伏安法测电阻，"，属于"压轴题"，熟悉题型是解题的关键。
