如图所示，是小华在科技创新大赛中制作的一种简易电子台秤原理图，称量时台面上的压力压缩弹簧使金属滑片P在变阻器R2上滑动。已知R2标有“40Ω，1A”，R1=10Ω，电源电压恒定。未称量时，滑片P刚好位于R2的最上端a点，当称量的重物变重时，电流表的示数将 （选填“变大”“变小”或“不变”）；当台面上放最大称量重物时，滑片P刚好位于变阻器R2的最下端b点，此时电流表的读数为0.6A，则该电子台秤未称量时电流表的示数为 A；当台面上放最大称量重物时，通电10秒钟消耗的电能是 J。
可知，电源电压：U＝U1＝IR1＝0.6A×10Ω＝6V；
＝
＝0.12A，即电流表示数为0.12A；

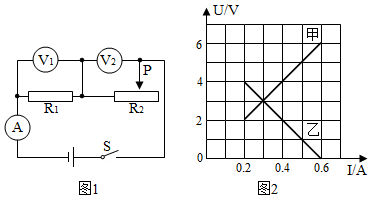

如图-1所示的电路，电源电压保持不变，闭合开关，调节滑动变阻器，两电压表的示数随电路中电流变化的图象如图-2，根据图象的信息可知， （选填“甲”“乙”）是电压表V1示数变化的图象，电源电压为 V，此电路以最小功率工作5min消耗的电能是 J。
在如图甲所示的电路中，电源电压保持不变，闭合开关S后，滑片P从b端移动到a端的过程中，电压表示数U与电流表示数I的关系图象如图乙所示，定值电阻R1的阻值为 Ω，电源电压为 V，当滑片P在中点时，1min内电路消耗的电能为 J。
一串小彩灯，每个小彩灯规格为“4V 0.3A”，如图所示，在正常情况下，细金属丝由于表面氧化铜而与灯丝支架不导通，若加上200V以上电压时，氧化铜被击穿，细金属丝与灯丝支架导通，已知灯丝冷时电阻为2Ω，热时电阻为20Ω，将这一串小彩灯串联在220V电路中，在使彩灯正常发光情况下，应串联 个小彩灯，此时电路1min消耗的电能为 J．当其中一只彩灯灯丝烧断瞬间，细金属丝两端电压达到 V，故细金属丝与灯丝支架导通，保证其他灯泡继续发光。
如图所示是电热“暖手宝”，它利用三节新干电池串联供电，发热时间长，深受广大用户喜爱。“暖手宝”工作时电压为 V；已知“暖手宝”工作时的电流为1.5A，则它的发热电阻阻值为 Ω；1min“暖手宝”消耗的电能为 J。
如图是某一电子测力计的电路原理图（弹簧形变量与压力F成正比），AB间的弹簧中间有可收缩的导线将R2接入电路。使用时B板固定不动，当A板上的压力F=0时，滑片P位于R2的最上端，已知R1=10Ω，R2的最大阻值为50Ω，电压表选用0～15V量程，电源电压为6V不变，开关S闭合。若A板上受到的压力F增大时，测力计上 （选填“只有电流表”或“只有电压表”或“电流表和电压表”）示数将增大。当电压表示数最大时，通电5min,在整个电路中电流做功为 J。把电压表盘改装为压力示数盘，使压力增大时，压力计的示数随指针向 （选填“左”或“右”）摆动，改装后的压力计表盘刻度是 （选填“均匀”或“不均匀”）的。
某品牌电动玩具警车的内部等效电路如图，电源电压6V，阻值为2Ω的警灯与线圈电阻为0.5Ω的电动机串联。当玩具警车正常匀速行驶时，通过电动机线圈的电流为1A，则警灯两端的电压是 V；2min内电动机线圈产生的热量是 J，2min内电动机转化的机械能为 J。
在如图所示电路中，定值电阻R0的阻值为10Ω，电动机线圈电阻为2Ω，闭合开关，电流表A1、A2的示数分别为0.8A、0.3A，则该电路电源电压为 V，1min内电流通过电动机产生的热量为 J，电动机消耗的电能 J。
如图是一台电动机提升物体的示意图。电源电压保持12V不变，电路中电动机的线圈电阻为2Ω，R0的阻值是10Ω，闭合开关S，当电动机匀速提升重物时，电压表示数为6V，则R0两端电压为 V，通过电动机的电流为 A，电动机正常工作2s消耗的电能是 J，线圈产热 J。
如图甲所示的电路中，R1为定值电阻，R2为滑动变阻器，电源电压为6V，电流表示数I与电压表示数U的变化关系如图乙所示。闭合开关S后，滑片P从b端移动到a端，电压表示数与电流表示数比值 （选填“变大”“变小”或“不变”），R1的阻值为 Ω，R2的最大值为 Ω。
如图所示，电源电压不变，R1=6Ω，R2=12Ω。当S1闭合、S2断开时，电流表的示数为1A，则电源电压是 V；当开关S1、S2断开时，电流表的示数为0.2A，R3的阻值是 Ω；当S1、S2都闭合时，电流表的示数是 A。
如图所示，小明利用电磁继电器设计了一个水位自动报警装置。当水位未达到金属块M时，灯泡不亮。水位达到金属块M时，灯泡亮，则接线柱C应与 （选填“A”或“B”）相连，已知灯泡的规格为“12V 6W”，灯泡正常发光时的电流是 A。通电1min,灯泡消耗的电能是 J。
dyczwuyn
2023-04-02
初中物理 | | 填空与作图题
纠错
收藏
下载
相似
组卷
解析
科技小组的同学制作了一个利用电表测物体重力的“重力表”。如图所示，当秤盘内重物增加，“重力表”示数会变大，应选 （选填“电流”或“电压”）表进行改装。电源电压恒为6V，滑动变阻器R2最大阻值为10Ω，当秤盘不放任何重物时，滑片P恰好处于a端，物重每增加1N，a至P之间的电阻刚好增加0.4Ω。当放上一重物时，电流表示数为0.2A，电压表示数为1.6V，则电阻R1的阻值为 Ω，物体重为 N。
