199501. （2023•高新一中•七模）如图所示，图甲为电热毛巾架，额定电压为220V。该毛巾架通过智能系统能够实现高温、低温挡自动切换。图乙所示为其内部电路原理图，R₁和R₂都为发热电阻丝，图丙为该毛巾架在正常工作30min内电流随时间变化的图象。求：
$德优题库$
（1）开关S接（选填“1”或“2”）时，电热毛巾架处于高温挡，求高温挡的功率。
（2）发热电阻丝R₂的电阻。
（3）电热毛巾架低温挡正常工作20min产生的热量。

共享时间:2023-06-10 难度:3

纠错

下载

相似

组卷

[考点]

电功率多档位问题，电功率的综合计算，焦耳定律推导公式的应用，

[答案]

（1）1；高温挡的功率为440W；

（2）发热电阻丝R₂的电阻为330Ω；

（3）毛巾架低温挡正常工作20min产生的热量为1.32×10⁵J。

[解析]

解：（1）由图乙可知，当开关S接1时，只有R₁工作，当开关S接2时，R₁、R₂串联，
根据串联电路的电阻特点可知，当开关S接1时，只有R₁工作，电路中的总电阻最小，由欧姆定律可知，电路中的电流最大，由P＝UI可知，电路中的总功率最大，电热毛巾架处于高温挡；
根据图丙可知，高温挡工作时电路中的电流I_高＝2A，
高温挡的功率：P_高＝UI_高＝220V×2A＝440W；
（2）由I＝

可知，R₁的阻值：R₁＝

＝

＝110Ω，
当开关S接2时，R₁、R₂串联，电路中的总电阻最大，由欧姆定律可知，电路中的电流最小，则电路中的总功率最小，电热毛巾架处于低温挡，
由I＝

可知，R₁、R₂的串联总电阻：R＝

＝

＝440Ω，
则R₂的阻值：R₂＝R﹣R₁＝440Ω﹣110Ω＝330Ω；
（3）毛巾架低温挡正常工作20min产生的热量：Q＝W＝UI_低t＝220A×0.5A×20×60s＝1.32×10⁵J。
答：（1）1；高温挡的功率为440W；
（2）发热电阻丝R₂的电阻为330Ω；
（3）毛巾架低温挡正常工作20min产生的热量为1.32×10⁵J。

[点评]

本题考查了"电功率多档位问题，电功率的综合计算，焦耳定律推导公式的应用，"，属于"难典题"，熟悉题型是解题的关键。

转载声明：

本题解析属于发布者收集录入，如涉及版权请向平台申诉！！版权申诉

相似题 全部同步专题复习模拟真题联考专练月考周考期中期末单元寒假暑假副题

184325. （2023•高新一中•九上期末） $德优题库$ 如图甲为某电热水器水箱内部“水位传感器”的局部电路图，通过测量电路中的电阻大小反映水位。图甲中四个电阻阻值相同，导线上A至H均为裸露的金属触点。图乙是水箱内部的加热电路，有“高温挡”和“低温挡”，由温控开关控制，两发热电阻R₁=40Ω、R₂=15Ω，阻值不变。
（1）水箱中的水因含有矿物质（不纯净），电阻很小可忽略不计。当水面到达CG时，甲图中CG以下的电阻被水（填“短路”或“断路”）。若水箱内的实际水位已经下降至DH，但电路反映水是满的，则水位传感器可能故障是图甲中（填字母）两点之间发生短路。
（2）正常情况下，设定温度后，温控开关闭合，则热水器以挡工作，此时热水器加热功率是多少瓦？
（3）当温控开关断开时，R₂的功率为多少瓦？

共享时间:2023-02-18 难度:2 相似度:1.67

解析

纠错

下载

组卷

207524. （2020•师大附中•三模）如图甲所示是某款分体式全自动煎药壶，它采用自动温控和过热保护系统。实现免看管，不煎干、不沸溢、自动保温等功能。图乙是其简化电路图，其中R是发热电阻丝，R₁=145.2Ω，R₂=300Ω．煎壶工作时，先高挡加热至沸腾，然后换低挡加热。其基本参数如表所示。
$德优题库$

机身材质	陶瓷
容量	3.1～4L
额定电压	220V
额定最大功率	500W
频率	50Hz

（1）煎药壶发热电阻R的电阻；
（2）当S自动接2时，电煎壶处于（选填“高挡”“低挡”或“保温”）状态，若此状态下煎药壶工作了30min,电煎壶消耗的电能有80%用于加热药液，药液吸收的热量是多少？
（3）保温挡时，发热电阻丝R的功率是多少？

共享时间:2020-04-04 难度:2 相似度:1.67

解析

纠错

下载

组卷

195170. （2024•西咸新区•一模）图甲是我市某商业街为移动摊位提供的新型计费插座，图丙是某摊位使用的电饭锅内部的简化电路，R₁和R₂是发热电阻。开关S₁、S₂的通断可实现加热和保温两个挡位的调节，铭牌显示该电饭锅额定电压为220V，加热挡的额定功率为1210W。
$德优题库$ ?
（1）当S₁闭合、S₂断开时为（选填“加热”或“保温”）挡位。
（2）若发热电阻R₂=81Ω，求该电饭锅保温挡的额定功率。
（3）若将计费插座的全部数据一键清零后，电路中只接入电饭锅在加热挡工作，使用一段时间后插座表盘如图乙所示，但当前功率显示模糊不清。请通过表盘显示的数据，计算该电饭锅工作过程的实际功率[已知商业用电电价为0.8元/（kW?h）]。
（4）有同学认为电饭锅煮饭时实际功率比额定功率小，会更省电。你是否赞同这种说法？说明你的理由。

共享时间:2024-03-10 难度:2 相似度:1.67

解析

纠错

下载

组卷

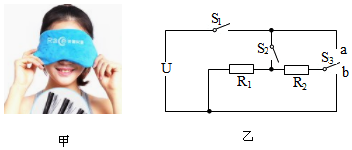

207479. （2020•交大附中•三模） $德优题库$ 疫情期间同学们在家进行网上上课，由于长时间看电子屏幕使同学们容易视觉疲劳，电加热眼罩对缓解眼疲劳有一定效果。如图甲是国梁同学购买的一款眼罩，图乙为其内部的电路图，电源电压U为6V，已知电热丝R₁阻值为8Ω，电热丝R₂阻值为10Ω，开关S₃只接a或b,其相关参数如表。
