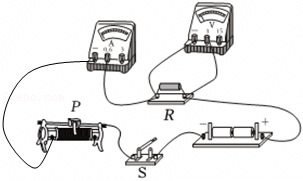

195215. （2024•西北大附中•一模） $德优题库$ 为了探究“电流与导体两端电压的关系”，小华连接了如图所示的电路，电源电压恒为3V。
（1）用笔画线将图中电路连接完整，要求滑动变阻器的滑片P向左端滑动时，接入电路的电阻变小。
（2）正确连好电路后，闭合开关S，电流表无示数，电压表示数为3V，发生该故障的原因可能是定值电阻R        。
（3）由该实验可得出的结论是：电阻一定时，通过导体的电流与导体两端的电压成        。
（3）本实验移动滑动变阻器多次测量的目的与伏安法测电阻多次测量的目的        （选填“相同”或“不同”）。

共享时间:2024-03-10 难度:1

纠错

下载

相似

组卷白板

[考点]

探究电流与电压的关系，

[校正]

[答案]

（1）见解析；（2）断路；（3）正比；（4）不同。

[解析]

解：（1）滑动变阻器的滑片P向左端移动时接入电路的电阻变小，则应把滑动变阻器的左下接线柱接入电路，实物电路图如图所示：

；
（2）电流表无示数而电压表有示数，说明电路中有断路，而电压表与电源接通，则电路中的故障可能定值电阻R断路；
（3）电阻一定时，通过导体的电流与导体两端的电压成正比；
（4）本实验实行多次测量的目的是找普遍规律，而伏安法测电阻时多次测量的目的求平均电阻，减小误差，所以本实验实行多次测量的目的与伏安法测电阻多次测量的目的不同。
故答案为：（1）见解析；（2）断路；（3）正比；（4）不同。

[点评]

本题考查了"探究电流与电压的关系，"，属于"基础题"，熟悉题型是解题的关键。
