如图所示凸透镜的主光轴与水面重合是凸透镜的焦点水下有一块平面镜一束与水面平行的光线经凸透镜折射后进入水中再经水中的平面镜反射后恰过点请将光路图补充完整

首页 > 试题列表 > 单题解析

193950. （2024•高新陆港•六模） $德优题库$ 如图所示，凸透镜的主光轴与水面重合，F是凸透镜的焦点，水下有一块平面镜M，一束与水面平行的光线经凸透镜折射后进入水中，再经水中的平面镜反射后恰过P点，请将光路图补充完整。

共享时间:2024-05-23 难度:4

纠错

下载

相似

组卷白板

[考点]

利用光的反射作图，光折射的光路图，透镜的三条特殊光线的作图，凸透镜的三条特殊光线作图，

[校正]

[答案]

[解析]

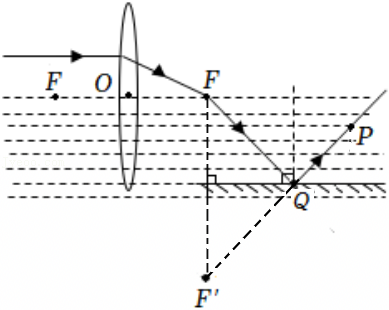

解：由凸透镜折射的规律可知，平行于主光轴的入射光线经过凸透镜折射后，折射光线过焦点F；
水中平面镜的反射光线过P点，则反射光线的反向延长线过F点在平面镜中的像点F′，根据像与物体关于平面镜对称，画出F点在平面镜中形成的像点F′，连接F′P，与平面镜交于Q点，则FQ是水中的折射光线，也是平面镜的入射光线，而QP是经平面镜反射的反射光线，如图所示：

[点评]

本题考查了"利用光的反射作图，光折射的光路图，透镜的三条特殊光线的作图，凸透镜的三条特殊光线作图，"，属于"综合题"，熟悉题型是解题的关键。
