177369. （2017•交大附中•八上期末）按照题目要求作图：
$德优题库$

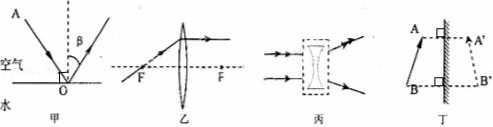

（1）如图甲所示，一束光AO从空气中入射到水面上，请画出反射光线，并用字母β表示反射角。
（2）在图乙中，画出光线经凸透镜折射后的光路图。
（3）一束光线经过某透镜前后的情况如图丙所示，请在图中虚线框内画出这个透镜。
（4）在图丁中，应用平面镜成像的特点画出物体AB在平面镜中成的像A′B′。

共享时间:2017-02-09 难度:4

纠错

下载

相似

组卷

[考点]

利用光的反射作图，平面镜成像的作图，透镜的三条特殊光线的作图，凸透镜的三条特殊光线作图，

[答案]

[解析]

解：（1）过入射光线和水面的交点作一条垂直于水面的法线，根据反射角等于入射角，在法线的另一侧，可作出反射光线，并且标出反射光线的方向；
（2）由图可知，入射光线过焦点，则过焦点的光线经凸透镜折射后折射光线平行于主光轴画，如图所示：
（3）折射光线比起入射光线更加远离主光轴，所以该透镜对光线有发散作用，因此填凹透镜。如下图所示：
（4）分别作出物体AB端点A、B关于平面镜的对称点A′、B′，用虚线连接A′、B′即为AB在平面镜中的像。如图：

[点评]

本题考查了"利用光的反射作图，平面镜成像的作图，透镜的三条特殊光线的作图，凸透镜的三条特殊光线作图，"，属于"综合题"，熟悉题型是解题的关键。
