＝250Ω，
如图所示是小明利用光敏电阻为居民楼门口设计的一种智能照明电路，L为“220V 22W”的照明灯，天暗时自动发光，天亮时自动熄灭，控制电路中，电源由两节干电池串联而成，电压为2.8V，R1为阻值10Ω的定值电阻，R2为光敏电阻，其阻值会随着光强的变化而变化。?
如图是某道路限载报警器的工作原理图。电源电压不变，R1是压敏电阻，其阻值随压力的变化而变化。闭合开关S，当车的质量超过限载质量时，电磁铁吸下衔铁，电铃响。根据不同的路面，可以改变滑动变阻器滑片P的位置，来设定不同的限载质量。电磁铁应用了电流的 效应，闭合开关S，电磁铁的上端为 极；压敏电阻R1的阻值随压力的增大而 （选填“增大”或“减小”），若要提高设定的限载质量，应将滑片P向 （选填“左”或“右”）移动。
如图是公共汽车上用电磁阀控制车门开或关的电路图。L1、L2是固定的电磁线圈，衔铁T1、T2通过横杆相连并可左右移动，带动传动装置使车门开启或关闭。S接通触点b时，线圈 （填“L1”或“L2”）具有磁性，吸引衔铁使横杆向 （填“左”或“右”）运动，带动传动装置关闭车门，此时该电磁铁左端为 极（填“N”或“S”），在关闭车门过程中，是电能转化为 。

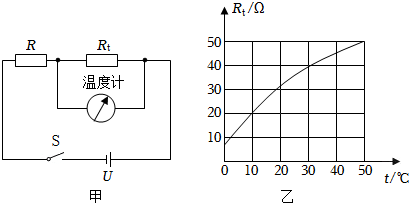

测温模拟电路如图甲所示，温度表由量程为0～3V的电压表改装而成，电源电压U为6V，R的阻值为40Ω，热敏电阻的阻值Rt随温度t变化的关系如图乙所示。温度升高时，电路中的电流将 （选填“变大”、“变小”或“不变”）；当开关S闭合后，电路可测量的最高温度为 ℃。
如图甲所示为汽车油量表的电路原理图，其中电源电压为12V且保持不变，定值电阻R0阻值为10Ω，A为油量指示表（量程为0～0.6A的电流表）。R为压敏电阻，其阻值与所受压力的对应关系如图乙所示（忽略油箱的质量）。则当向油箱中加油时指示表的示数 （选填“增大”、“不变”或“减小”）；加满油时，油箱对压敏电阻R的压力为 N；当油箱内汽油用完时，指示表的示数为 A。
全自动洗衣机的进水阀门是由电磁铁控制的，其构造示意图如下。当线圈通电后产生磁场，线圈上端为 极，对衔铁施加 （填方向）的力，使衔铁移动，阀孔打开，水流进洗衣机。
如图是一握力计的电路示意图，a、b、c、d是四个接线柱，仪表及定值电阻R0均未画出。M、N均为金属板，N固定不动，当金属片P向左移动时，R接入电路的阻值变 。若握力F增大时，要求仪表的示数也增大，则a、b之间应接入 ，c、d之间应接入 。（后两空选填“定值电阻”、“电流表”或“电压表”）
如图所示，电源电压不变，R1=6Ω，R2=12Ω。当S1闭合、S2断开时，电流表的示数为1A，则电源电压是 V；当开关S1、S2断开时，电流表的示数为0.2A，R3的阻值是 Ω；当S1、S2都闭合时，电流表的示数是 A。
如图是一握力计的电路示意图，a、b、c、d是四个接线柱，仪表及定值电阻R0均未画出。M、N均为金属板，N固定不动，当金属片P向左移动时，滑动变阻器R接入电路的阻值将变 。若握力F增大时，要求仪表的示数也增大，则a、b之间应接入 ，c、d之间应接入 。（后两空选填“定值电阻”、“电流表”或“电压表”）
如图甲所示是进行“坐位体前屈”体质测试的情景。小华所在项目化学习小组设计了一个功能相似的测试模型，其原理电路如图乙所示，电源电压6V不变，R0的阻值为30Ω，电阻R1用总长为30cm、粗细均匀的电阻丝制成（其电阻与长度成正比），挡板初始位置在R1最左端。闭合开关，向右推动挡板的过程中，电流表示数 （变小/不变/变大），挡板推到最右端时，电流表示数为0.05A，此时电压表示数为 V。下表为九年级女生“坐位体前屈”国家体质标准，若小华进行测试时电压表示数为3V，则她的测试等级为 。| 九年级女生测试等级 | 不合格 | 合格 | 良好 | 优秀 |
| 挡板P移动距离L/cm | ＜3.7 | 3.7≤L≤16.7 | 16.7＜L＜20.1 | ≥20.1 |
如图所示电路中，a、b、c分别是三只电表（电压表或电流表），R1=10Ω，R2=20Ω，电源电压恒为6V，闭合开关S。当电表a、b为电流表，c为电压表时，电表a的示数为 A；当电表a、b为电压表，c为电流表，电表b的示数为 V，电表c的示数为 A。
在如图所示的电路中，电阻R1=6Ω，R2=8Ω，电源电压不变，R为定值电阻。当开关S接位置1时，电流表的示数为0.4A，则此时R1两端的电压是 V；当开关S接位置2时，定值电阻R两端电压 （选填“不变”、“变大”、“变小”或“无法判断”）。
