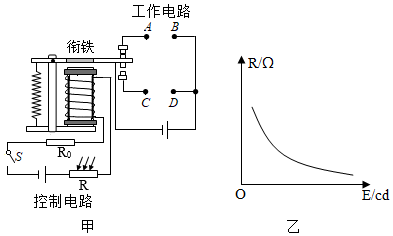

187486. （2025•陆港中学•四模）如图甲所示是一款“智能照明灯”的电路原理图，光线较暗时灯泡自动发光，光照到一定强度时灯泡自动熄灭。控制电路中，电源电压恒定，R₀为定值电阻，R为光敏电阻，其阻值R随光照强度E的变化图像如图乙所示，当光照强度增强时，R₀两端的电压（选填“增大”或“减小”），灯泡应设计在（选填“AB”或“CD”）两接线柱之间，要想灯在更亮时发光，应 R₀的阻值（选填“增大”或“减小”）。
$德优题库$

共享时间:2025-04-20 难度:1

纠错

下载

相似

组卷

[考点]

电磁继电器的构造与原理，

[答案]

增大；AB；增大

[解析]

解：
（1）当光照强度增强，由图乙可知光敏电阻的阻值减小，总电阻减小，根据欧姆定律可知，控制电路的电流变大，根据U＝IR可知，R₀两端的电压增大；
（2）光线较暗时，光照强度较小，由图乙可知光敏电阻的阻值大，则控制电路中的电流小，电磁铁的磁性弱，衔铁在弹簧的作用下被拉起，灯泡自动发光，说明灯泡应接在AB两接线柱之间；
（3）要想灯在更亮时发光，则光照强度增强，光敏电阻R的阻值变小，由于衔铁被吸下时的电流不变，根据I＝

可知，需要增大R₀的电阻值。
故答案为：增大；AB；增大。

[点评]

本题考查了"电磁继电器的构造与原理，"，属于"常考题"，熟悉题型是解题的关键。
