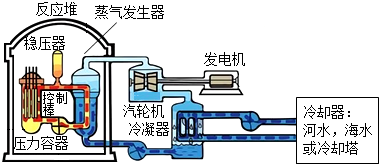

188177. （2024•逸翠园中学•模拟）华能石岛湾高温气冷堆核电站正式投入商业运行，其工作简图如图所示。核燃料在反应堆容器内发生核反应时的产热功率为5×10⁸W，然后将热量传递给冷却气体——氮气，高温高压氦气在“蒸汽发生器”中将热量传递给“二回路”中的水，产生高温高压水蒸气，推动蒸汽轮机工作，再通过交流发电机产生电能。

规格	Ⅰ	Ⅱ	Ⅲ	Ⅳ
高压线横截面积/mm²	150	185	240	300

（1）图中反应堆容器中发生的核反应是指核　　（选填“裂变”或“聚变”）；若核反应堆工作1h释放的热量由燃烧煤提供，需要完全燃烧煤　　 kg。（

）
（2）发电机输电功率为2×10⁸W，高温气冷堆核电站的发电效率是多少？
（3）在输送核电站电能时，需要选择合适粗细的高压线；过粗或过细会导致传输效率低下或输电线过热。若高压线的安全电流密度J（通过导体单位横截面积的电流太小）在3×10⁶～4×10⁶A/m²之间，要使高压线所输送的电流大小稳定在750～900A之间。
①通过计算说明应选择表格中哪种规格的高压线？
②核电站从甲地向乙地输电的功率为2×10⁸W，且两地之间的输电线的电阻为5Ω，若以安全输送的最大电流输电，则输电线上的热损失功率为多少？乙地用户端获得的功率为多少？

共享时间:2024-03-05 难度:4

纠错

下载

相似

组卷

[考点]

热值的简单计算，能量的利用效率，核能及其原理，电功率的综合计算，

[答案]

（1）裂变；6×10⁴；

（2）高温气冷堆核电站的发电效率是40%；

（3）①应选择表格中规格Ⅲ的高压线；

②输电线上的热损失功率为4.05×10⁶W，乙地用户端获得的功率为1.9595×10⁸W。

[解析]

解：（1）核能发电是利用核裂变，图中反应堆容器中发生的核反应是指核裂变；
由题知，核燃料在反应堆容器内发生核反应时的产热功率为5×10⁸W，
核反应堆工作1小时释放的热量为Q_放＝Pt＝5×10⁸W×3600s＝1.8×10¹²J；
这些热量由燃烧煤提供，需要完全燃烧煤的质量为m＝

＝

＝6×10⁴kg；
（2）发电机输电功率为2×10⁸W，高温气冷堆核电站的发电效率为η＝

×100%＝

×100%＝40%；
（3）①根据题意可知，导线的横截面积最小值为S_min＝

＝

＝187.5×10^﹣6m²＝187.5mm²，
导线的横截面积最大值为Smax＝

＝

＝300×10^﹣6m²＝300mm²，
故选规格Ⅲ的高压线即选横截面积为240mm²的高压输电线。
②以安全输送的最大电流输电，输电线上的热损失功率为P_热损＝I²R＝（900A）²×5Ω＝4.05×10⁶W，
乙地用户端获得的功率P_乙＝P_甲﹣P_热损＝2×10⁸W﹣4.05×10⁶W＝1.9595×10⁸W。
故答案为：（1）裂变；6×10⁴；
（2）高温气冷堆核电站的发电效率是40%；
（3）①应选择表格中规格Ⅲ的高压线；
②输电线上的热损失功率为4.05×10⁶W，乙地用户端获得的功率为1.9595×10⁸W。

[点评]

本题考查了"热值的简单计算，能量的利用效率，核能及其原理，电功率的综合计算，"，属于"综合题"，熟悉题型是解题的关键。
