184738. （2024•交大附中•九上期中） $德优题库$ 小龙的妈妈购买了一款“节电器”，根据商家介绍，只要把该节电器插在家中插座上（如图所示）就能“有效节电”。小龙对于该款“节电器”是否能够省电有质疑，他设计了如下实验进行探究。
（1）实验前，断开家中全部用电器，将该“节电器”插在家中的插座上，记录此时家中电能表的示数W₁。
（2）将一个电暖气接入家庭电路中，让它在额定功率下持续工作60min后，使电暖气停止工作，记录此时        。
（3）第二次实验，他将        ，       ，使电暖气停止工作，记录电能表的示数W₃。
（4）根据实验记录的数据，计算前、后两次家中耗电量W_前=       ，W_后=       ，发现：W_前＞W_后，由此可以得到结论：该款“节电器”       。

共享时间:2024-11-19 难度:1

纠错

下载

相似

组卷

[考点]

电功与电能的计算，

[答案]

（2）家中电能表的示数W₁；（3）该“节电器”从插座拔下；让电暖气在额定功率下持续工作60min后；（4）W₂﹣W₁；W₃﹣W₂；不能有效节电。

[解析]

解：（1）实验前，断开家中全部用电器，将该“节电器”插在家中的插座上，记录此时家中电能表的示数W₁。
（2）将一个电暖气接入家庭电路中，让它在额定功率下持续工作60min后，使电暖气停止工作，记录此时家中电能表的示数W₂；
（3）第二次实验，他将该“节电器”从插座拔下，让电暖气在额定功率下持续工作60min后，使电暖气停止工作，记录电能表的示数W₃；
（4）根据实验记录的数据，计算前、后两次家中耗电量W_前＝W₂﹣W₁，W_后＝W₃﹣W₂，发现：W_前＞W_后，由此可以得到结论：该款“节电器”不能有效节电。
故答案为：（2）家中电能表的示数W₁；（3）该“节电器”从插座拔下；让电暖气在额定功率下持续工作60min后；（4）W₂﹣W₁；W₃﹣W₂；不能有效节电。

[点评]

本题考查了"电功与电能的计算，"，属于"基础题"，熟悉题型是解题的关键。

转载声明：

本题解析属于发布者收集录入，如涉及版权请向平台申诉！！版权申诉

相似题 全部同步专题复习模拟真题联考专练月考周考期中期末单元寒假暑假副题

193545. （2024•西工大附中•七模）综合实践活动——研究制作风速仪：

【提出问题】风速是气象观测中的重要参数，常用风速仪测量。风速仪工作原理是什么？怎样设计制作简易风速仪呢？

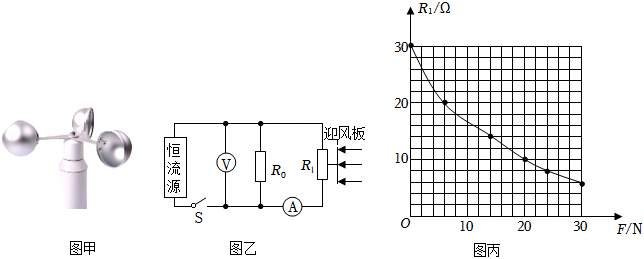

【实地学习】同学们来到气象馆，了解了杯式风速仪的工作原理。如图甲所示，质量较小的风杯可在360°任意方向的风力带动下绕轴转动，转动时传感器将风速转换成输出电流信号，再经系统处理后显示出风速值。在测量范围内电流随风速增大而均匀增大。
