可得，R乙＝
＝
＝10Ω，故B错误；
A.当水位升高时，电压表的示数减小
B.该电路工作时总功率最小值为0.3W
C.水位变化过程中，滑动变阻器功率最大时水位为20cm
D.当水位达到警戒水位时，电压表的示数为3V
A.当水位升高时，电压表的示数减小
B.该电路工作时总功率最小值为0.3W
C.水位变化过程中，滑动变阻器功率最大时水位为20cm
D.当水位达到警戒水位时，电压表的示数为3V
A.当水位升高时，电压表的示数减小
B.该电路工作时总功率最小值为0.3W
C.水位变化过程中，滑动变阻器功率最大时水位为20cm
D.当水位达到警戒水位时，电压表的示数为3V
A.R1与R2两端的电压为0时，它们的电阻也为0
B.R1与R2的电阻之比为2：1
C.将R1与R2串联接入电路，通电后R1与R2两端的电压之比为1：2
D.将R1与R2并联接入电路，通电后通过R1与R2的电流之比为1：2
A.电源电压为4V
B.定值电阻R1的阻值为20Ω
C.滑动变阻器R2的阻值变化范围为0～10Ω
D.变阻器滑片在中点时，电流表示数为0.3A
A.小灯泡的额定功率是1.25W
B.电源电压为4.5V
C.R2连入电路的阻值范围为0Ω～4Ω
D.开关切换的两种情况中，电路的最大功率为2.7W
A.电路的最大功率是3.6W
B.小灯泡的最小功率是0.75W
C.电流表的最小示数是0.15A
D.变阻器的调节范围是12Ω～25Ω
A.小灯泡L灯丝的电阻随温度的升高而减小
B.甲是定值电阻R的图像，其阻值为10Ω
C.若将小灯泡L和定值电阻R串联在3V的电路中，通过定值电阻R的电流为0.2A
D.若将小灯泡L和定值电阻R并联在电源电压为2.5V的电路中，小灯泡L的实际电功率为1.25W

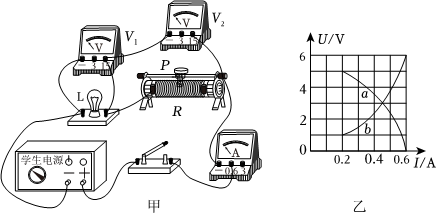

A.a是灯泡的U-I图线
B.R的最大阻值为10Ω
C.灯泡电阻的最小值为25Ω
D.电路的最大功率为3.6W
A.甲的电阻值是20Ω
B.乙电阻工作时，其阻值随着电压的增大而减小
C.甲、乙并联，通过乙的电流为0.2A时，则通过甲的电流为0.1A
D.甲、乙串联，乙两端的电压为2V时，则甲两端的电压为4V

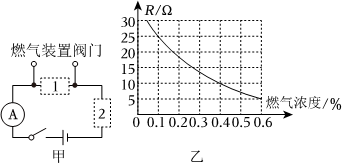

A.气敏电阻R应接在虚线框1处
B.接入定值电阻R0的阻值为5Ω
C.当燃气浓度为0.1%时，电路中消耗的电功率为1.44W
D.若虚线框内两元件对调，阀门自动关闭时的燃气浓度为0.6%

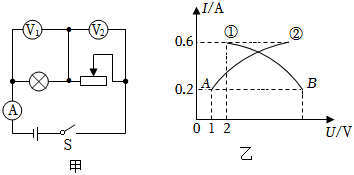

如图甲所示的电路中，电源电压恒定。闭合开关，将滑动变阻器的滑片从最右端滑至灯泡正常发光的位置，电流表示数与电压表示数的关系如图乙所示，A、B两点的电功率PA：PB=1：8。则下列说法正确的是（ ）
A.滑片向左移动时，电压表V1的示数变小
B.图乙中的曲线①表示灯泡的电流随电压变化关系
C.电源电压为9V
D.电路消耗的最大电功率为4.8W

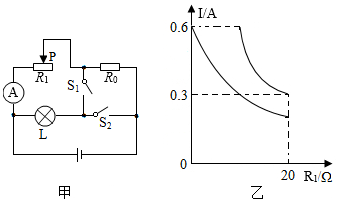

A.电源电压为12V
B.R0的阻值为20Ω
C.灯泡L的额定功率为6W
D.开关都闭合时，电路的最大功率为6.6W
