如图甲所示的“悬浮灯泡”，下部基座内有一个线圈（送电线圈）和铁芯组成的电磁铁，灯泡内部有闭合线圈（受电线圈）连接的LED灯和磁铁，其内部结构如图乙所示。电磁铁通电后，灯泡能悬浮在空中并发光。图乙中的电源左端为 极，灯泡中的磁体会受到电磁铁的 （选填“吸引”或“排斥”）；灯泡内部有一个接收线圈和LED发光元件，灯泡下方的送电线圈通过产生波动的磁场使得在灯的接收线圈中产生一定的电流，从而点亮灯泡，接收线圈产生电流的原理是 。若想让灯泡悬浮得更高，应该将滑片P向 （选填“左”或“右”）移动。
如图（a）是一款磁悬浮饮料展示架，其简化原理图如图（b）所示，在饮料上方固定一个条形磁体，展示架内有一电磁铁，闭合开关后使饮料悬空，请在括号中标出电磁铁下端极性和电源上端极性。
如图，把螺线管沿东西方向水平悬挂起来，然后给导线通电，发现螺线管转动后静止时A端指向北方，B端指向南方，请你在图中将小磁针N极涂黑，并标出螺线管中P点的电流方向。
如图是公共汽车上用电磁阀控制车门开或关的电路图。L1、L2是固定的电磁线圈，衔铁T1、T2通过横杆相连并可左右移动，带动传动装置使车门开启或关闭。S接通触点b时，线圈 （填“L1”或“L2”）具有磁性，吸引衔铁使横杆向 （填“左”或“右”）运动，带动传动装置关闭车门，此时该电磁铁左端为 极（填“N”或“S”），在关闭车门过程中，是电能转化为 。
全自动洗衣机的进水阀门是由电磁铁控制的，其构造示意图如下。当线圈通电后产生磁场，线圈上端为 极，对衔铁施加 （填方向）的力，使衔铁移动，阀孔打开，水流进洗衣机。
如图所示为一种磁性门锁的工作原理示意图，当开关闭合后，电磁铁吸引铁质插销，门打开；开关断开，在弹簧的作用下，铁质插销重新插入门锁插槽。当闭合开关时，请画出磁感线方向并在括号内标出电磁铁右端极性。
dyczwuyn
2024-02-04
初中物理 | 九年级上 | 填空与作图题
电路如图所示，闭合开关，A端是电磁铁的 极。将滑片向 移动电磁铁磁性增强（填左或右）。
纠错
收藏
下载
相似
组卷

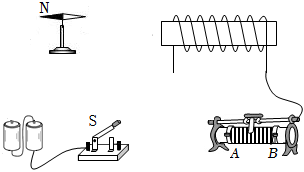

如图所示，用笔画线代替导线将电路连接完整，并在括号中标出小磁针静止时右端的磁极名称（要求：闭合开关，移动滑片P时，螺线管磁性强弱改变）。
解析
按要求连接好电路。要求当闭合开关时小磁针静止时（如图所示），且当滑动变阻器的滑片向左滑动螺线管周围的磁场逐渐减弱。
将一个通电螺线管AB用细线悬挂起来，如图所示。闭合开关，最后静止时A端指南、B端指北。画出螺线管上导线环绕图示，并标出螺线管的N、S极。
图中的虚线是通电螺线管的一条磁感线，请用箭头标出P点的磁感线方向，并在括号里标出静止小磁针的“N”或“S”极。
如图所示，闭合开关S后，发现弹簧拉长，小磁针旋转到如图所示位置时静止，请标出电源左端的极性和小磁针下方的极性。
如图所示，这个漫画可以帮助你记忆通电螺线管的磁极极性跟电流方向的关系（图中箭头表示电流方向），请你在图中用箭头标出A点处磁感线的方向。
如图所示，请在括号中标出通电螺线管右端的磁极和磁感线的方向。
