182626. （2020•高新一中•高一下期末） $德优题库$ 某同学为了测量一均匀金属圆柱体的电阻率，完成下列步骤；
（1）用游标卡尺测量金属圆柱体的长度，如图甲所示，其长度为 cm.
（2）用螺旋测微器测量金属圆柱体的直径，如图乙所示，其直径为 mm.

共享时间:2020-07-21 难度:2

纠错

下载

相似

组卷

[考点]

游标卡尺的使用与读数，螺旋测微器的使用与读数，

[答案]

（1）5.025；（2）2.970（2.968﹣2.971均可）．

[解析]

解：（1）游标卡尺为20分度，故精度为0.05mm，由图示游标卡尺可知，其示数为：50mm+5×0.05mm＝50.25mm＝5.025cm；
（2）由图示螺旋测微器可知，固定部分读数为2.5mm，转动部分读数为47.0×0.01mm＝0.470mm，故其示数为：2.5mm+0.470mm＝2.970mm；
故答案为：（1）5.025；（2）2.970（2.968﹣2.971均可）．

[点评]

本题考查了"游标卡尺的使用与读数，螺旋测微器的使用与读数，"，属于"易错题"，熟悉题型是解题的关键。

转载声明：

本题解析属于发布者收集录入，如涉及版权请向平台申诉！！版权申诉

相似题 全部同步专题复习模拟真题联考专练月考周考期中期末单元寒假暑假副题

151748. （2015•西工大附中•三模）（1）如图1为甲、乙两同学用螺旋测微器测同一物体厚度时所得的不同情景．由该图可知甲同学测得的示数为 mm,乙同学测得的示数为 mm.
（2）如图2中游标卡尺的游标分度方法是：将39mm的实际长度等分成20小格．用这样的游标卡尺测量一物体的厚度时得到如下图所示的情景，则该物体的厚度为 cm.
$德优题库$

共享时间:2015-04-08 难度:2 相似度:2

解析

纠错

下载

组卷

182833. （2019•长安区一中•高二上期末）某同学在测定金属圆柱体电阻率时需要先测量其尺寸，他分别使用游标卡尺和螺旋测微器测量圆柱体的长度和直径，某次测量的示数如图（a）和如图（b）所示，长度为 cm,直径为 mm。
$德优题库$

共享时间:2019-03-02 难度:2 相似度:2

解析

纠错

下载

组卷

182495. （2019•西安中学•高二上期中）螺旋测微器读数为 mm,游标卡尺读数为 mm。
$德优题库$

共享时间:2019-11-10 难度:2 相似度:2

解析

纠错

下载

组卷

182139. （2020•长安区一中•高二上期中） $德优题库$ （1）如图所示的游标卡尺，游标尺上共有20个分度，用它测量某工件的外径时，示数如图，则此工件的外径是 cm。
（2）用螺旋测微器测量某电阻丝的直径如图，则此电阻丝的直径为 mm。

共享时间:2020-11-12 难度:2 相似度:2

解析

纠错

下载

组卷

159732. （2021•西安中学•高三上四月）用游标为20分度的游标卡尺测量某个圆筒的深度，部分刻度如图一所示，读数为　　cm；螺旋测微器校零时的示数如图二所示，图二所示读数为　　mm。

共享时间:2021-02-20 难度:2 相似度:2

解析

纠错

下载

组卷

162630. （2022•长安区一中•高二上期中）一学生用螺旋测微器测一金属丝的直径时，结果如图甲所示，其读数为d= mm.另一学生用标有20等分刻度的游标卡尺测工件长度，结果如图乙所示，该工件的长度L= mm.
$德优题库$

共享时间:2022-11-16 难度:2 相似度:2

解析

纠错

下载

组卷

161921. （2022•长安区一中•高二上期末）如图1，游标卡尺的读数是 mm；如图2，螺旋测微器的读数是 mm。
$德优题库$

共享时间:2022-02-27 难度:2 相似度:2

解析

纠错

下载

组卷

161684. （2023•高新一中•高一下期末）某小组测量某金属细杆的电阻率，应用了学生电源。定值电阻R₀、电压表V₁和V₂、电阻箱R等器材，操作步骤如下：
$德优题库$
（1）用游标卡尺测其长度用L表示，示数如图甲所示可知其长度为        mm；用螺旋测微器测量其横截面直径用D表示，示数如图乙所示，可知其直径为        mm。
（2）先用多用电表粗测其电阻，选用“×10”倍率的电阻挡测量，发现多用电表指针偏转角度过大，因此需选择        （选填“×1”或“×100”）倍率的电阻挡，然后必须重新        ，再测出金属杆电阻。
（3）按丙图电路图连接电路，a、b间器件表示金属杆，闭合开关，调节电阻箱，记录两电压表和电阻箱的读数，绘制出丁图，可计算出金属杆的阻值R′=       Ω，用L、D、R′表示出该金属杆的电阻率ρ=       ；
（4）从系统误差角度看，由丁图计算出的阻值R′       真实值（选填“大于”、“小于”或“等于”）。

共享时间:2023-07-11 难度:3 相似度:1.67

解析

纠错

下载

组卷

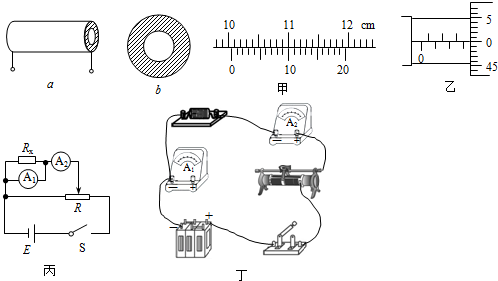

183059. （2018•长安区一中•高二上期末）有一根粗细均匀的空心导体棒如图a所示，截面为同心圆环（如图b），其电阻约为100Ω，这种材料的电阻率为ρ．某同学用以下器材测量该导体棒的内径：
