如图为甲乙两同学用螺旋测微器测同一物体厚度时所得的不同情景由该图可知甲同学测得的示数为乙同学测得的示数为如图中游标卡尺的游标分度方法是将的实际长度等分成小格用这样的游标卡尺测量一物体的厚度时得到如下图所示的情景则该物体的厚度为

首页 > 试题列表 > 单题解析

151748. （2015•西工大附中•三模）（1）如图1为甲、乙两同学用螺旋测微器测同一物体厚度时所得的不同情景．由该图可知甲同学测得的示数为 mm,乙同学测得的示数为 mm.
（2）如图2中游标卡尺的游标分度方法是：将39mm的实际长度等分成20小格．用这样的游标卡尺测量一物体的厚度时得到如下图所示的情景，则该物体的厚度为 cm.
$德优题库$

共享时间:2015-04-08 难度:2

纠错

下载

相似

组卷

[考点]

游标卡尺的使用与读数，螺旋测微器的使用与读数，

[答案]

见试题解答内容

[解析]

解：（1）甲图，螺旋测微器的固定刻度读数为3.5mm，可动刻度读数为0.01×0.5mm＝0.005mm，
所以最终读数为3.5mm+0.005＝3.505 mm．
乙图，螺旋测微器的固定刻度读数为3mm，可动刻度读数为0.01×48.5mm＝0.485mm，
所以最终读数为3mm+0.485＝3.485 mm．
（2）游标卡尺的固定刻度读数为5.4cm，游标读数为0.05×13mm＝0.65mm＝0.065cm，
所以最终读数为5.4cm+0.065cm＝5.465cm．
故答案为：（1）3.505，3.485；（2）5.465cm

[点评]

本题考查了"游标卡尺的使用与读数，螺旋测微器的使用与读数，"，属于"必考题"，熟悉题型是解题的关键。

转载声明：

本题解析属于发布者收集录入，如涉及版权请向平台申诉！！版权申诉

相似题 全部同步专题复习模拟真题联考专练月考周考期中期末单元寒假暑假副题

159732. （2021•西安中学•高三上四月）用游标为20分度的游标卡尺测量某个圆筒的深度，部分刻度如图一所示，读数为　　cm；螺旋测微器校零时的示数如图二所示，图二所示读数为　　mm。

共享时间:2021-02-20 难度:2 相似度:2

解析

纠错

下载

组卷

162630. （2022•长安区一中•高二上期中）一学生用螺旋测微器测一金属丝的直径时，结果如图甲所示，其读数为d= mm.另一学生用标有20等分刻度的游标卡尺测工件长度，结果如图乙所示，该工件的长度L= mm.
$德优题库$

共享时间:2022-11-16 难度:2 相似度:2

解析

纠错

下载

组卷

161921. （2022•长安区一中•高二上期末）如图1，游标卡尺的读数是 mm；如图2，螺旋测微器的读数是 mm。
$德优题库$

共享时间:2022-02-27 难度:2 相似度:2

解析

纠错

下载

组卷

162268. （2023•西安中学•高二上期中）（1）用螺旋测微器测量某金属丝直径时的刻度位置如图甲所示，从图中读出金属丝的直径为        mm。用游标卡尺可以测量某些工件的外径。在测量时，示数如图乙所示，则读数为        mm。
$德优题库$
（2）在“测定金属丝的电阻率”的实验中，如果测出金属丝接入电路的长度l、直径d和金属丝接入电路时的电流I和其两端的电压U，就可求出金属丝的电阻率。用以上实验中直接测出的物理量来表示电阻率，其表达式为ρ=       。
（3）在此实验中，金属丝的电阻大约为4Ω，在用伏安法测定金属丝的电阻时，除被测金属丝外，选用了如下实验器材：
A.直流电源：电动势约4.5V，内阻不计；
B.电流表A：量程0～0.6A，内阻约0.125Ω；
C.电压表V：量程0～3V，内阻约3kΩ；
D.滑动变阻器R：最大阻值10Ω；
E.开关、导线等。
在上边可供选择的实验电路中，应该选图        （选填“丙”或“丁”），选择的接法为电流表        接法（选填“内”或“外”），此接法测得的电阻值将        （选填“大于”“小于”或“等于”）被测电阻的实际阻值。

共享时间:2023-11-26 难度:3 相似度:1.67

解析

纠错

下载

组卷

161703. （2023•西安八十九中•高一上期末）（1）用螺旋测微器测量圆柱体的直径，示数如图甲所示，此示数为        mm。
（2）用游标卡尺测量某物体的厚度时，示数如图乙所示，此示数为        mm。
$德优题库$
（3）在“测绘小灯泡的伏安特性曲线”实验中，选择“3V，0.5A”的小灯泡作为研究对象，要求小灯泡的电压从0开始，并测量多组数据。回答下面几个问题：
①下列实验器材中电流表应选择        ，电压表应选择        。（填入器材序号）
A．电流表（量程0～0.6A，内阻约1Ω）
B．电流表（量程0～3A，内阻约1Ω）
C．电压表（量程0～15V，内阻约10kΩ）
D．电压表（量程0～3V，内阻约2kΩ）
E．滑动变阻器（阻值0～100Ω）
F．滑动变阻器（阻值0～10Ω）
G．电源E=6V
H．开关S，导线若干
②在本实验中，滑动变阻器应采用        （填“分压”或“限流”）式接法。

共享时间:2023-03-01 难度:3 相似度:1.67

解析

纠错

下载

组卷

161684. （2023•高新一中•高一下期末）某小组测量某金属细杆的电阻率，应用了学生电源。定值电阻R₀、电压表V₁和V₂、电阻箱R等器材，操作步骤如下：
$德优题库$
（1）用游标卡尺测其长度用L表示，示数如图甲所示可知其长度为        mm；用螺旋测微器测量其横截面直径用D表示，示数如图乙所示，可知其直径为        mm。
（2）先用多用电表粗测其电阻，选用“×10”倍率的电阻挡测量，发现多用电表指针偏转角度过大，因此需选择        （选填“×1”或“×100”）倍率的电阻挡，然后必须重新        ，再测出金属杆电阻。
（3）按丙图电路图连接电路，a、b间器件表示金属杆，闭合开关，调节电阻箱，记录两电压表和电阻箱的读数，绘制出丁图，可计算出金属杆的阻值R′=       Ω，用L、D、R′表示出该金属杆的电阻率ρ=       ；
（4）从系统误差角度看，由丁图计算出的阻值R′       真实值（选填“大于”、“小于”或“等于”）。

共享时间:2023-07-11 难度:3 相似度:1.67

解析

纠错

下载

组卷

161032. （2024•师大附中•高二上期末）某同学用如图甲所示的装置，通过小铁球的运动来验证动量定理。
$德优题库$ 实验步骤如下：
a.用电磁铁吸住一个小铁球，将光电门A固定在立柱上，光电门B固定在立柱上的另一位置，调整它们的位置使三者在一条竖直线上；
b.切断电磁铁电源，小铁球开始下落，数字计时器测出小铁球通过光电门A和光电门B的时间分别为t_A、t_B，以及小铁球从光电门A到光电门B的时间t。
（1）用螺旋测微器测量钢球的直径，如图乙所示，在读数前应转动装置        （选填“A”、“B”或“C”），再进行读数。
（2）由图丙可读出钢球直径d=        mm。
（3）若当地重力加速度为g,本实验需要验证的物理量关系为        （用题中的字母表示）。
（4）若要重复多次实验，测量出多组有效数据进行验证，下列操作方法最不可行的是        。
A.换用直径不同的小球
B.改变小球释放点的高度
C.改变光电门A的高度
D.改变光电门B的高度
（5）根据实验测定的小铁球重力冲量I和其动量变化Δp绘制的下列图像，图中虚线代表理论图线，实线代表实际测量图线。若考虑实验中空气阻力的影响，图像可能正确的是        。
$德优题库$

共享时间:2024-02-24 难度:3 相似度:1.67

解析

纠错

下载

组卷

161350. （2023•西安中学•高三上期末）某同学测量一个圆柱体的电阻率，需要测量圆柱体的尺寸和电阻。
（1）分别使用游标卡尺和螺旋测微器测量圆柱体的长度和直径，某次测量的示数如图（a）和图（b）所示，长度为        cm,直径为        mm。
$德优题库$
（2）按图（c）连接电路后，实验操作如下：
（a）将滑动变阻器R₁的阻值置于最        处（填“大”或“小”）；将S₂拨向接点1，闭合S₁，调节R₁，使电流表示数为I₀；
（b）将电阻箱R₂的阻值调至最        （填“大”或“小”），S₂拨向接点2；保持R₁不变，调节R₂，使电流表示数仍为I₀，此时R₂阻值为1280Ω；
（3）由此可知，圆柱体的电阻为        Ω。

共享时间:2023-02-27 难度:3 相似度:1.67

解析

纠错

下载

组卷

159054. （2023•铁一中学•高二上一月） $德优题库$ （1）实验仪器。用游标卡尺测某金管的内径，示数如图1所示。则该金属管的内径为        mm。用螺旋测微器测金属丝直径时读数如图，则金属丝的直径为        mm。
（2）“验证力的平行四边形定则”的实验情况如图2所示，其中A为固定橡皮筋的图钉，O为橡皮筋与细绳的结点，OB和OC为细绳，图3是白纸上根据实验结果画出的图。
①本实验中“等效代替”的含义是        。
A．橡皮筋可以用弹簧替代
B．左侧弹簧测力计的作用效果可以替代右侧弹簧测力计的作用效果
C．右侧弹簧测力计的作用效果可以替代左侧弹簧测力计的作用效果
D．两弹簧测力计共同作用的效果可以用一个弹簧测力计的作用效果替代
②如果没有操作失误，图乙中的F与F′两力中，方向一定沿AO方向的是        。

共享时间:2023-10-25 难度:3 相似度:1.67

解析

纠错

下载

组卷

158677. （2024•西安八十三中•高二上一月）有一根细而均匀的圆柱体导体棒样品（如图甲所示），电阻约为100Ω，为了测量其电阻率ρ，可先测其电阻R_x，现提供以下实验器材：
A.10分度的游标卡尺
B.螺旋测微器
C.电流表A₁（量程50mA，内阻r₁为100Ω）
D.电流表A₂（量程100mA，内阻r₂约为40Ω）
E.电流表A₃（量程1A，内阻r₃约为0.1Ω）
F.滑动变阻器R₁（20Ω，额定电流1A）
G.滑动变阻器R₂（0～2kΩ，额定电流0.1A）
H.直流电源E（12V，内阻不计）
I.圆柱体导体棒样品R_x（电阻R_x约为100Ω）
J.开关一只，导线若干
$德优题库$
（1）用游标卡尺测得该样品的长度如图乙所示，其示数L= cm；用螺旋测微器测得该样品的直径如图丙所示，其示数D= mm。
（2）为了尽可能精确地测量原件电阻R_x，电路原理图如图，图中甲电流表应选；乙电流表应选。（选填C、D、E）

共享时间:2024-10-15 难度:3 相似度:1.67

解析

纠错

下载

组卷

162872. （2021•西安中学•高二上期中）如图，在“测定金属丝电阻率”的实验中需要测出其长度L、直径D和电阻R。某同学要测量一均匀新材料制成的圆柱体的电阻率ρ，步骤如下：
$德优题库$
（1）用20分度的游标卡尺测量其长度如图甲所示，由图可知其长度L=       mm；
（2）用螺旋测微器测量其直径如图乙所示，由图可知其直径D=       mm；
（3）若用图丙测金属丝的电阻，则测量结果将比真实值偏        （填“大”或“小”）；
（4）用电压表和电流表测金属丝的电压为U和电流为I，则可以用以上测得的物理量表示出该圆柱体的电阻率表达式ρ=       。

共享时间:2021-11-16 难度:3 相似度:1.67

解析

纠错

下载

组卷

161725. （2022•西安一中•高一下期末） $德优题库$ 用螺旋测微器测量物体长度时，读数如图所示，则该物体的长度为 mm.

共享时间:2022-07-11 难度:1 相似度:1.5

解析

纠错

下载

组卷

158906. （2023•长安区一中•高二上一月）某同学要测量一均匀新材料制成的圆柱体的电阻率ρ．步骤如下：
（1）用游标为20分度的卡尺测量其长度如图甲，由图可知其长度L＝　　mm；

（2）用螺旋测微器测量其直径如图乙所示，由图可知其直径D＝　        　mm；
（3）用多用电表的电阻“×10”挡，按正确的操作步骤测此圆柱体的电阻，表盘示数如图丙所示，则该电阻的阻值约为　      　Ω．
（4）该同学想用伏安法更精确地测量其电阻R，现有的器材及其代号和规格如下：
待测圆柱体电阻R；
电流表A₁（量程0～5mA，内阻约50Ω）；
电流表A₂（量程0～15mA，内阻约30Ω）；
电压表V₁（量程0～3V，内阻约10kΩ）；
电压表V₂（量程0～15V，内阻约25kΩ）；
直流电源E（电动势4V，内阻不计）；
滑动变阻器R₁（阻值范围0～15Ω，允许通过的最大电流2.0A）；
滑动变阻器R₂（阻值范围0～2kΩ，允许通过的最大电流0.5A）；开关S；导线若干为使实验误差较小，要求测得多组数据进行分析，请在图丁中画出测量的电路图，并标明所用器材的代号．
（5）若该同学用伏安法跟用多用电表测量得到的R测量值几乎相等，若已知伏安法测电阻电路中电压表和电流表示数分别用U和I表示，则用此法测出该圆柱体材料的电阻率ρ＝　                  　．（不要求计算，用题中所给字母表示）

共享时间:2023-10-12 难度:4 相似度:1.5

解析

纠错

下载

组卷

159249. （2023•西电中学•高二上二月）在“测定金属的电阻率”的实验中，所用金属电阻丝的电阻约为30Ω．现通过以下实验测量该金属材料的电阻率．
$德优题库$
①用螺旋测微器测量电阻丝直径，其示数如图1所示，则该电阻丝直径的测量值d=       mm；
②实验中能提供的器材有开关、若干导线及下列器材：
电压表V₁（量程0～3V，内阻约3kΩ）；
电压表V₂（量程0～15V，内阻约15kΩ）；
电流表A₁（量程0～100mA，内阻约5Ω）；
电流表A₂（量程0～0.6A，内阻约0.1Ω）；
滑动变阻器R₁（0～10Ω）；
滑动变阻器R₂（0～1kΩ）；
电源E（电动势为4.5V，内阻不计）．
为了便于调节电路并能较准确的测出电阻丝的阻值，电压表应选        ，电流表应选        ，滑动变阻器应选        ．
③画出该实验的实验原理图2，要求：能改变电阻丝的测量长度和进行多次测量．
④利用测量数据画出U-L图线，如图3所示，其中（L₀，U₀）是U-L图线上的一个点的坐标．根据U-L图线，用电阻丝的直径d、电流I和坐标（L₀，U₀）可计算得出电阻丝的电阻率ρ=       ．（用所给字母表示）

共享时间:2023-12-15 难度:2 相似度:1

解析

纠错

下载

组卷

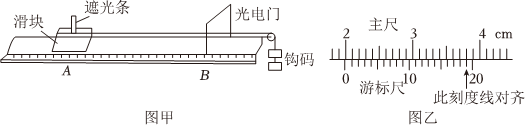

161079. （2024•西安中学•高二下期末）某同学用如图甲所示的数字化实验装置测量滑块的加速度。在滑块上安装一遮光条，将滑块放在水平气垫导轨上的A处，让细绳跨过定滑轮与钩码相连，光电门固定安装在气垫导轨上的B处，测得遮光条中心与B处的距离为s。将滑块由静止释放，遮光条通过光电门时光电门记录的挡光时间为t。
$德优题库$
（1）用游标卡尺测量遮光条的宽度，示数如图乙所示，遮光条的宽度d=       mm；
（2）实验时，光电门记录的挡光时间t=1.0×10^-2s,则滑块通过光电门时的速度大小v=       m/s（结果保留2位有效数字）；
（3）改变距离s,测量时间t。多次测量，记录数据，描点并作出s-t^-2图像，已知图像斜率为k。
（4）根据以上信息得到加速度的表达式为        （用字母d,k表示）。
（5）测量计算出来的加速度比真实加速度        （选填“偏大”，“偏小”，“相等”）。

共享时间:2024-07-05 难度:2 相似度:1

解析

纠错

下载

组卷
