162247. （2023•西安中学•高一上期中）如图甲所示，水平轻杆BC一端固定在竖直墙上，另一端C处固定一个光滑定滑轮（重力不计），一端固定的轻绳AD跨过定滑轮栓接一个重物P，∠ACB＝30°；如图乙所示，轻杆HG一端用光滑铰链固定在竖直墙上，另一端通过细绳EG固定，∠EGH＝30°，在轻杆的G端用轻绳GF悬挂一个与P质量相等的重物Q，则BC、HG两轻杆受到的弹力大小之比为（　　）

A.．1：1

B.．1：

C.

：1

D.

：2

共享时间:2023-11-13 难度:1

纠错

收藏

下载

相似

组卷白板

[考点]

成特殊角度的两个力的合力的计算，

[校正]

[答案]

B

[解析]

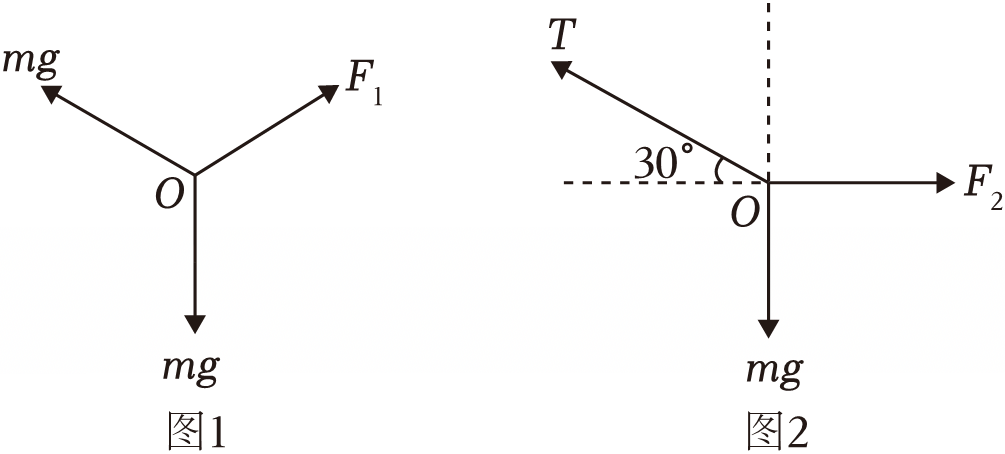

解：对图甲，以滑轮为研究对象，受力情况如图1所示

根据滑轮性质，两根绳上的力相同，都等于物块的重力，结合受力平衡和几何关系可得：F₁＝mg
根据相互作用力可知，轻杆 BC 在C点受到的作用力大小为
F₁′＝mg
对图乙，以G点为研究对象，受力分析如图2所示，由平衡条件得
F₂tan30°＝mg
代入解得：

根据相互作用力可知，轻杆 HG 在G 点受到的作用力大小为F₂′＝F₂

所以BC杆和HG杆的弹力之比为

，故ACD错误，B正确。
故选：B。

[点评]

本题考查了"成特殊角度的两个力的合力的计算，"，属于"常考题"，熟悉题型是解题的关键。
