162039. （2024•师大附中•高二上期中）某同学想利用多用电表欧姆挡测量电压表内阻，所选用电压表有3V和15V两个量程。
$德优题库$
（1）测量电压表3V量程的内阻。
①先对多用电表进行机械调零，再将选择开关旋至欧姆挡“×100Ω”倍率处，短接两表笔，进行欧姆调零；测量时，电压表的“-”极连接多用表的        （填“红表笔”或“黑表笔”）；
②测量时欧姆表的指针如图甲，则电压表3V量程的内阻为3000Ω。
（2）电压表15V量程和3V量程由同一个表头改装的，则可推算出15V量程的内阻等于        Ω。
（3）若该多用电表欧姆挡可选用电动势为“1.5V”或“9V”两个规格的干电池，根据图甲、乙中欧姆表盘及电压表示数，可以推断选择“×100Ω”倍率时所用干电池电动势为        V。

共享时间:2024-11-13 难度:1

纠错

下载

相似

组卷

[考点]

练习使用多用电表（实验），

[答案]

（1）①红表笔；（2）15000；（3）1.5。

[解析]

解：（1）①欧姆表内部电流从黑表笔流出，红表笔流入，因此用欧姆表测电压表内阻时，电压表的“﹣”极连接多用表的红表笔；
（2）根据串联电路的特点和欧姆定律

因此15V量程的内阻为

（3）选择“×100Ω”倍率时，用干电池电动势为

。
故答案为：（1）①红表笔；（2）15000；（3）1.5。

[点评]

本题考查了"练习使用多用电表（实验），"，属于"基础题"，熟悉题型是解题的关键。

转载声明：

本题解析属于发布者收集录入，如涉及版权请向平台申诉！！版权申诉

相似题 全部同步专题复习模拟真题联考专练月考周考期中期末单元寒假暑假副题

151749. （2015•西工大附中•三模） $德优题库$ 图示为多用表的不完整的示意图，图中还显示出了表内的电源E₁和表内的调零电阻R₀．被测电路由未知电阻R_x和电池E₂串联构成。
Ⅰ．①现欲测阻值大约为一千多欧姆的未知电阻R_x的阻值，请完善以下测量步骤：甲、乙两测试表笔中，甲表笔应是        （填“红”或“黑”）表笔；
②测电阻的倍率选择“×100Ω”，将甲、乙两表笔短接，调节调零电阻R₀，使表针指到表盘刻度的最        （填“左”或“右”）端；
③在测试表笔乙已接触被测电路右端的前提下（见图），测试表笔甲应接触被测电路中的        （填“a”或“b”）点；
④若测试表笔甲接触的位置正确，此时表针恰好指在图示的虚线位置，则被测电阻R_x的阻值为        Ω。
Ⅱ．已知图中电源E₁的电动势为4.5V，电源E₂的电动势为1.5V（不计其内阻）。若测电阻R_x时，测试表笔甲在a、b两个触点中连接了错误的触点，那么，表针的电阻示数将比真实值        （填“偏大”或“偏小”），其示数应为        Ω。

共享时间:2015-04-08 难度:1 相似度:2

解析

纠错

下载

组卷

159248. （2023•西电中学•高二上二月）（1）如图甲所示为某多用电表内部简化电路图，作电流表使用时，选择开关S接        （选填“1”“2”“3”“4”或“5”）量程较大。
$德优题库$
（2）某同学想通过多用电表的欧姆挡测量量程为0～3V的电压表内阻（如图乙），主要步骤如下：
①把选择开关拨到“×100”的欧姆挡上；
②       ，使指针指在电阻零刻度处；
③把红表笔与待测电压表        （选填“正”或“负”）接线柱相接，黑表笔与另一接线柱相接，发现这时指针位于a位置；
④换用        （选填“×10”或“×1k”）欧姆挡，重新进行        （填写操作步骤名称）发现这时指针在b位置，记下电阻值应为        Ω；
⑤把选择开关调至        ，然后拔下表笔，把多用电表放回桌上原处，实验完毕。

共享时间:2023-12-15 难度:1 相似度:2

解析

纠错

下载

组卷

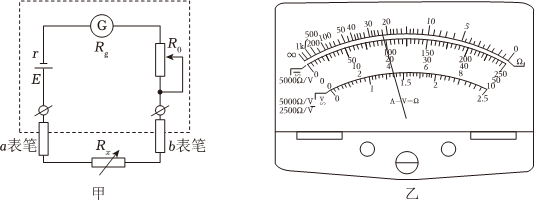

161315. （2023•师大附中•高二上期末）某欧姆表的内部结构如图甲所示电路，它有四个倍率，分别最×1，×10，×100、×1k。
$德优题库$
（1）图甲中a表笔颜色是        色；用多用电表欧姆挡测量电阻时，红黑表笔互换了插孔，这样        （填“会”或“不会”）影响测量结果；
（2）图甲中有灵敏电流表（量程未知，内阻100Ω）、电池组（电动势未知，内阻r=0.5Ω）和滑动变阻器R₀（总阻值未知），刻度盘上电阻刻度中间值为15；该同学用多用电表欧姆挡（×1k）测量电压表的内阻（测量过程规范），读得电压表的读数为2.4V，读得阻值为10kΩ，由此可知灵敏电流表的量程为        mA；
（3）若表内电池用旧，电池电动势会变小，内阻会变大，假设电池组的电动势下降到5V、内阻升高到2Ω时仍可调零，若测得某电阻是30kΩ，则这个电阻的真实值是        kΩ。

共享时间:2023-02-18 难度:1 相似度:2

解析

纠错

下载

组卷

161998. （2021•长安区一中•高二上期末）（1）如图甲所示为某多用电表内部简化电路图，作为欧姆表使用时，选择开关S应接        （填“1”“2”“3”4”或“5”）
$德优题库$
（2）某同学想通过该多用电表的欧姆挡测量某定值电阻的阻值，主要步骤如下：
①把选择开关拨到“×100”的欧姆挡上；
②把两表笔相接触旋转欧姆调零旋钮使指针指在        （填“电阻”或“电流”）零刻度处；
③把红、黑表笔与待测电阻两端相接，发现这时指针偏转角度很大；
④换用        （填“×10”或“×1k“）欧姆挡重新调零后测量，发现这时指针偏转适中，如图乙所示，记下电阻阻值为        Ω；
⑤把选择开关调至“OFF“挡或交流电压最高挡后拔下表笔，把多用电表放回桌上原处，实验完毕

共享时间:2021-02-12 难度:1 相似度:2

解析

纠错

下载

组卷

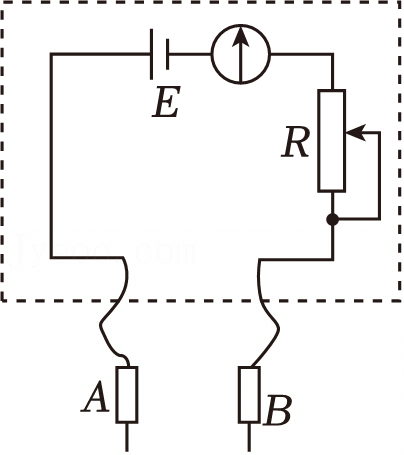

162426. （2023•铁一中学•高二上期中）如图所示为指针式多用电表内部欧姆表的结构示意图。已知：E＝1.5V，灵敏电流表的满偏电流为I_g＝1mA，R_p为滑动变阻器。
（1）下列关于多用电表的说法，正确的是　　。
A.与接线柱A相连的是黑表笔
B.每测量一个电阻R_x时，都必须进行欧姆调零
C.测量电阻时，如果指针偏转角度过大，应将选择开关拨至倍率较小的挡位，重新欧姆调零后测量
D.欧姆表使用完后，应该把挡位旋到OFF档，或者交流电压最大挡位
（2）小王将多用表欧姆调零后，测量某一电阻R₁，发现电流表的指针偏转了总量程的

，则R₁＝　　 Ω。
（3）小王同学再次测量另一电阻时重新进行了欧姆调零，由于欧姆调零旋钮出现故障，两表笔短接后，只能使得指针调到接近满偏电流处（未达到满偏）。但是小王觉得依然可以测量，打开两表笔测电阻R₂，发现指针刚好偏转了一半，则R₂的测量值与真实值相比　　（填“偏大”“偏小”或“不变”）。

共享时间:2023-11-10 难度:1 相似度:2

解析

纠错

下载

组卷

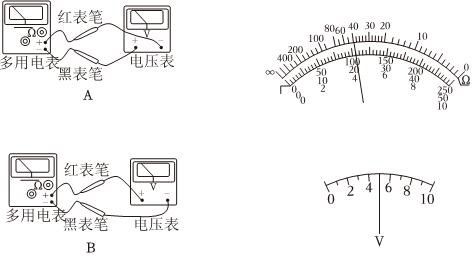

162873. （2021•西安中学•高二上期中）某同学想通过一个多用电表中的欧姆挡直接去测量某电压表（量程为10V）的内阻（大约为几十千欧），该多用电表刻度盘上读出电阻刻度中间值为30，则：
$德优题库$
（1）欧姆挡的选择开关拨至（选填“×1k”或“×100”）挡，先将红、黑表笔短接调零后，选用图中（选填“A”或“B”）方式连接．
（2）在实验中，某同学读出欧姆表的读数为 Ω，这时电压表的读数为 V，欧姆表电池的电动势为 V．

共享时间:2021-11-16 难度:1 相似度:2

解析

纠错

下载

组卷

158570. （2024•田家炳中学•高二上二月）有一个教学用的可拆变压器，其铁芯粗细一致，如图1所示，它有两个外观基本相同的线圈A、B（内部导线电阻率、横截面积相同），线圈外部还可以再绕线圈。
（1）某同学用多用电表的同一欧姆挡先后测量了A、B线圈的电阻值，指针分别对应图2中的a、b位置，则A线圈的电阻为       Ω，由此可推断       （选填“A”或“B”）线圈的匝数较多。
（2）如果把它看作理想变压器，现要测量A线圈的匝数，提供的器材有：一根足够长绝缘导线、一只多用电表和低压交流电源，请完成实验的步骤填空：
①用绝缘导线在线圈B上绕制n匝线圈；
②将A线圈与低压交流电源相连接；
③用多用电表的“交流电压”挡分别测量A线圈的输入电压U_A和       （选填“绕制”或“B”）线圈的输出电压U；
④则A线圈的匝数为       。（用已知和测得量的符号表示）
$德优题库$

共享时间:2024-12-14 难度:2 相似度:1.5

解析

纠错

下载

组卷

159070. （2023•铁一中学•高二上二月）（1）某实验小组使用多用电表测量电学中的物理量。

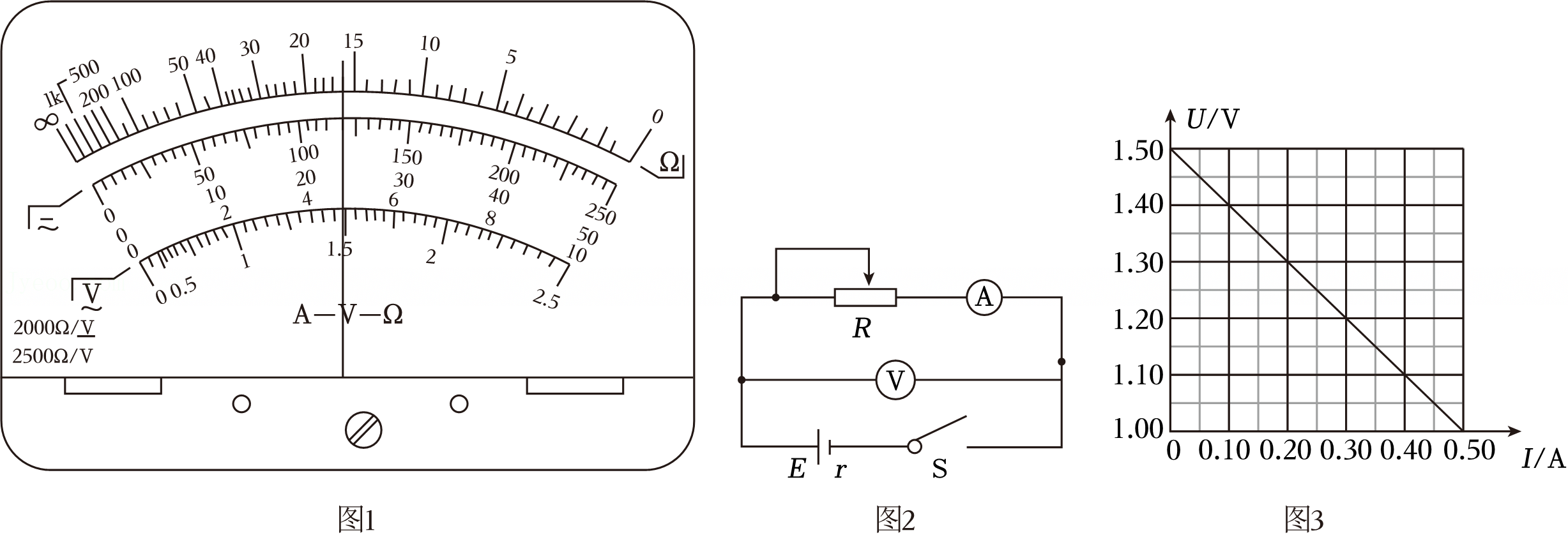

①甲同学用实验室的多用电表进行某次测量时，指针在表盘的位置如图1所示。若所选挡位为直流50mA挡，则示数为　　mA；若所选挡位为“×10Ω”挡，则示数为　　Ω。

②乙同学用该表正确测量了一个约150Ω的电阻后，需要继续测量一个阻值约20Ω的电阻。在测量这个电阻之前，请选择以下必须的操作步骤，其合理的顺序是　    　（填字母代号）。
A．将红表笔和黑表笔短接
B．把选择开关旋转到“×100Ω”挡
C．把选择开关旋转到“×1Ω”挡
D．调节欧姆调零旋钮使表针指向欧姆零点
（2）在测量电源电动势和内电阻的实验中，有电压表V（量程为3V，内阻约3kΩ）；电流表A（量程为0.6A，内阻约为0.70Ω）；滑动变阻器R（10Ω，2A）。为了更准确地测出电源电动势和内阻设计了如图2所示的电路图。
①在实验中测得多组电压和电流值，得到如图3所示的U﹣I图线，由图可得该电源电动势E＝　　V，内阻r＝　   　Ω。（结果保留两位有效数字）
②一位同学对以上实验进行了误差分析。其中正确的是      　。
A．实验产生的系统误差，主要是由于电压表的分流作用
B．实验产生的系统误差，主要是由于电流表的分压作用
C．实验测出的电动势小于真实值
D．实验测出的内阻大于真实值

共享时间:2023-12-26 难度:2 相似度:1.5

解析

纠错

下载

组卷

159920. （2021•雁塔二中•高二上一月）为了测量电阻，现取一只已经完成机械调零的多用电表，如图1所示，请根据下列步骤完成电阻测量：
$德优题库$
①将K旋转到电阻挡“×100”的位置。
②将插入“十”、“-”插孔的表笔短接，旋动部件        （选填“C”或“D”），使指针对准电阻的“0”刻度线。
③将调好零的多用电表按正确步骤测量一电学元件P的电阻，P的两端分别为α、b,指针指示位置如图所示。为使测量比较精确，应将选择开关旋到        （选填“×1”、“×10”、“×1k”）的倍率挡位上，并重新调零，再进行测量。
（2）多用电表电阻挡的内部电路如图2虚线框所示，电源电动势为E、内阻为r,R₀为调零电阻，R_g为表头内阻，电路中电流I与待测电阻的阻值R_x的关系式为        。

共享时间:2021-10-28 难度:2 相似度:1.5

解析

纠错

下载

组卷

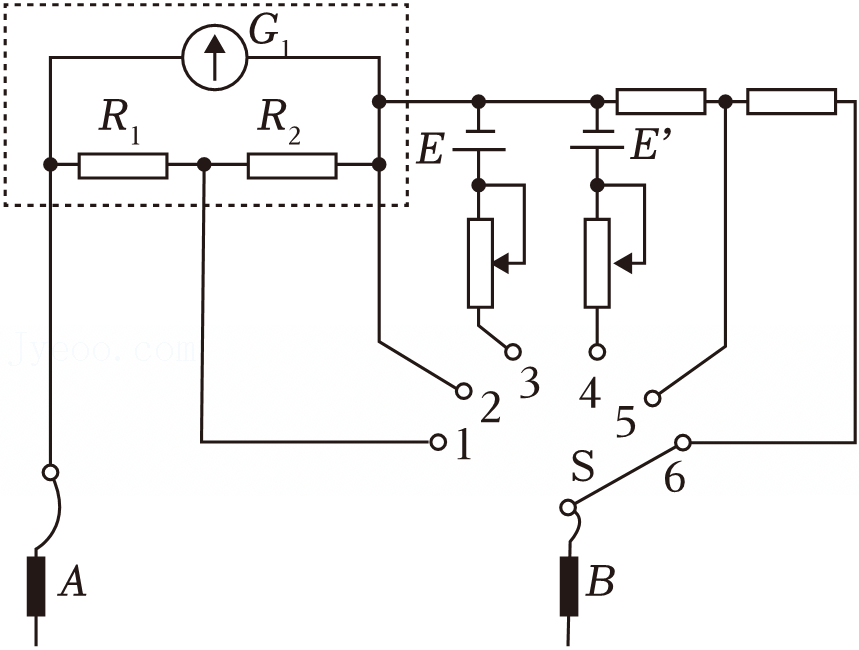

162651. （2022•高新一中•高二上期中）电流表G₁的量程为0～5mA，内阻为300Ω，把它改装成如图所示的一个多量程多用电表，电流、电压和电阻的测量都各有两个量程。当开关S接到1或2位置时为电流挡，其中小量程为0～10mA，大量程为0～100mA。
（1）关于此多用电表，下列说法正确的是　　；
A.开关S接到位置6时是电流挡
B.开关S接到位置4时是欧姆挡
C.开关S接到位置5时的量程比接到位置6时的量程大
（2）开关S接位置　　（填“1”或“2”）时是电流挡的小量程，图中电阻R₂＝　　 Ω；
（3）已知图中的电源E'的电动势为6V，当把开关S接到位置4，短接A，B进行欧姆调零后，用该挡测一未知电阻阻值，指针偏转到电流表G₁满刻度的

处，则该未知电阻的阻值为　　 Ω。

共享时间:2022-11-30 难度:2 相似度:1.5

解析

纠错

下载

组卷

158248. （2024•西安中学•高二上二月）某同学在实验室做“测定金属的电阻率”的实验，除被测金属丝外，还有如下实验器材可供选择：
A.直流电源：电动势约为3V，内阻可忽略不计；
B.电流表A：量程0～100mA，内阻约为5Ω；
C.电压表V：量程0～3V，内阻为3kΩ；
D.滑动变阻器：最大阻值为100Ω，允许通过的最大电流为0.5A；
E.开关、导线等。
$德优题库$

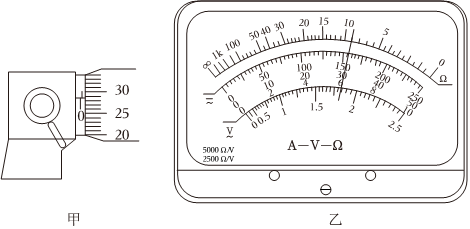

（1）该同学用刻度尺测得金属丝接入电路的长度L=0.820m,用螺旋测微器测量金属丝直径时的测量结果如图甲所示，从图中读出金属丝的直径为        mm；
（2）用多用电表欧姆“×1”挡测量接入电路部分的金属丝电阻时，多用电表的示数如图乙所示，从图中读出金属丝电阻约为        Ω；
（3）若该同学根据伏安法测出金属丝的阻值R=10.0Ω，则这种金属材料的电阻率为        Ω?m。（结果保留两位有效数字）

共享时间:2024-12-12 难度:3 相似度:1.33

解析

纠错

下载

组卷

161872. （2022•长安区一中•高二下期末） $德优题库$ 将一个灵敏电流计G改装成如图所示的多用表，已知灵敏电流计（I_g=200μA，R_g=100Ω）。
（1）改装后的多用电表两个电流表的是量程分别为1mA和10mA，则定值电阻R₁=       ，R₂=       ，当S接        时多用电表为电流表且量程为0～10mA；
（2）当S接5时多用电表为量程为3V的电压表，则定值电阻R₃=       ；
（3）当S接3时多用电表为倍率为“×100”的欧姆表，其中E为一个电动势1.5V，内阻忽略不计的电源，在进行欧姆调零时，直接将红黑表笔短接，当指针指到满偏刻度时，滑动变阻器的接入电阻为        。

共享时间:2022-07-14 难度:3 相似度:1.33

解析

纠错

下载

组卷

162183. （2024•西安八十五中•高二上期中）在“测定金属丝的电阻率”的实验中，某同学实验过程如下：

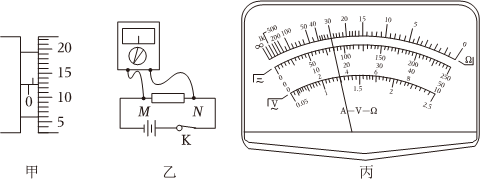

（1）用螺旋测微器测金属丝直径时示数如图甲所示，则金属丝的直径为        mm。
$德优题库$
（2）利用多用电表测电阻的电压时，黑表笔应接图乙中的        （填“M”或“N”）点。
（3）该同学将欧姆挡的选择开关拨至“×100”的倍率挡，在进行了正确的连接后，测量时发现指针偏转角度太小，不方便读数，该同学应将欧姆挡的开关拨至        （填“×10”或“×1k”）挡。最后欧姆表的示数如图丙所示，示数为        Ω。

共享时间:2024-11-17 难度:3 相似度:1.33

解析

纠错

下载

组卷

158906. （2023•长安区一中•高二上一月）某同学要测量一均匀新材料制成的圆柱体的电阻率ρ．步骤如下：

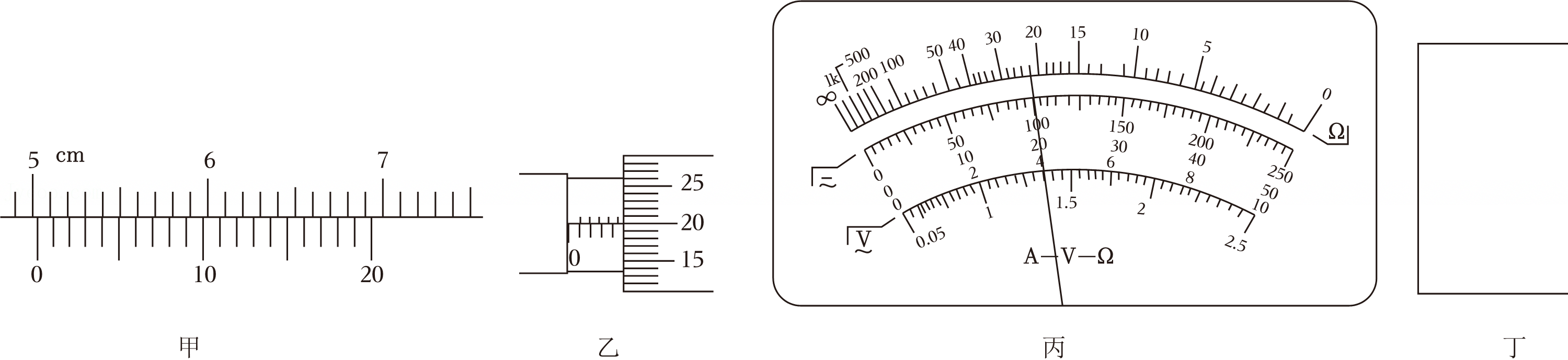

（1）用游标为20分度的卡尺测量其长度如图甲，由图可知其长度L＝　　mm；
