161702. （2023•西安八十九中•高一上期末）如图所示，固定于水平面内的电阻不计的足够长的两平行光滑金属导轨间距为L，质量均为m、阻值均为R的两金属棒ab、cd垂直搁置于导轨上，磁感应强度为B的匀强磁场垂直于导轨平面向上。某一时刻同时给ab、cd以平行于导轨的初速度v₀、2v₀，则从两棒开始运动至达到恒定速度的过程中（　　）

A.ab中的最大电流为

B.ab速度为

时其加速度比cd的大

C.回路产生的焦耳热为

D.ab、cd间距增加了

共享时间:2023-03-01 难度:2

纠错

下载

相似

组卷

[考点]

导体平动切割磁感线产生的感应电动势，电磁感应过程中的能量类问题，

[答案]

[解析]

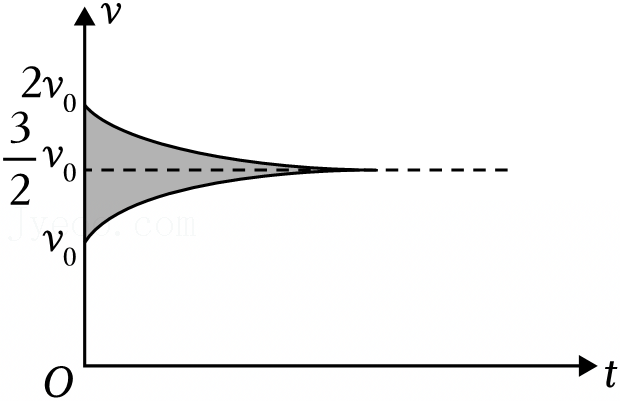

解：A．因通过两金属棒的电流始终相等，所以两金属棒受到的安培力大小始终相等、方向始终相反，两导体棒构成的系统动量守恒，做出两棒的v﹣t图像，如图所示。
刚开始两金属棒相对速度最大，回路中的感应电动势的最大值E_m＝BLv₀
感应电流的最大值

，故A正确；
B．由于两金属棒内电流始终相等，所以两金属棒受到安培力始终一样大，故两金属棒的加速度大小始终相等，故B错误；
C．两金属棒组成的系统满足动量守恒，最终两棒共速，所以回路中产生的焦耳热等于系统损失的动能，即Q_热＝

﹣

•2m（

＝

，故C错误；
D．图中阴影部分的面积为两金属棒距离的增加量，设此过程两金属棒间距增加了s，通过回路某截面的电荷量为q，则有q＝

＝

，对ab棒应用动量定理得：

解得

，故D正确。
故选：AD。

[点评]

本题考查了"导体平动切割磁感线产生的感应电动势，电磁感应过程中的能量类问题，"，属于"必考题"，熟悉题型是解题的关键。
