161446. （2023•长安区一中•高二下期末）空间中有两个固定点电荷A和B，带电荷量的绝对值分别为Q_A和Q_B，以点电荷A、B连线上某点为原点，以点电荷A和B所在的直线为x轴建立直角坐标系，分别作出部分E﹣x图像和φ﹣x图像，如图所示，无穷远处电势为零．则下列说法正确的是（　　）

A.A为正点电荷，B为负点电荷，且Q_A＜Q_B

B.A为负点电荷，B为正点电荷，且Q_A＝Q_B

C.1是E﹣x图像，2是φ﹣x图像

D.．1是φ﹣x图像，2是E﹣x图像

共享时间:2023-07-18 难度:5

纠错

下载

相似

组卷

[考点]

E-x图像的理解与应用，φ-x图像的理解与应用，

[答案]

[解析]

解：CD、取无穷远处电势为零，则x点与无穷远处的电势差等于x点的电势，即：U_x0＝φ_x﹣0；结合公式E＝

可知，在E_x小于零的距离上，随x的减小，电势φ逐渐降低，当E_x＝0时，对应的电势最低，对比曲线1和2可知1是φ﹣x图像，2是E﹣x图像，图中D点电场强度为零，如图，故C错误，D正确；

AB、B点右侧靠近B处的电势为正，可知B带正电，A带负电；图中D点电场强度为零，根据库仑定律，则：

＝

，由于D到A的距离r₁较大，可知Q_A＞Q_B，故AB错误。
故选：D。

[点评]

本题考查了""，属于"压轴题"，熟悉题型是解题的关键。

转载声明：

本题解析属于发布者收集录入，如涉及版权请向平台申诉！！版权申诉

相似题 全部同步专题复习模拟真题联考专练月考周考期中期末单元寒假暑假副题

158898. （2023•长安区一中•高二上一月） $德优题库$ 某静电场在x轴上的场强E随x的变化关系如图所示，x轴正方向为场强正方向，一个带正电的点电荷只在电场力的作用下沿x轴运动，x₁、x₂、x₃、x₄四点间隔相等，则（　　）

A.点电荷在x₂和x₄处电势能相等

B.点电荷由x₁运动到x₃的过程中电势能增加

C.x₁、x₂两点之间的电势差大于x₃、x₄两点之间的电势差

D.该点电荷由x₁运动到x₄的过程中电场力一直做正功

共享时间:2023-10-12 难度:5 相似度:1.5

解析

纠错

下载

组卷

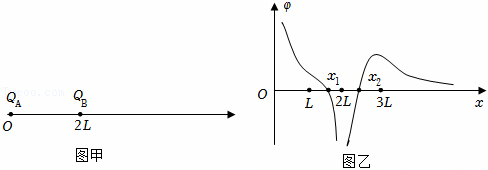

159048. （2023•铁一中学•高二上一月）如图甲所示，x轴上固定两个点电荷A和B，电荷A固定在原点O，电荷B固定在x＝2L处，通过电势传感器测出x轴上各点电势φ随坐标x的变化规律并描绘出φ﹣x图像，如图乙所示。已知φ﹣x图线与x轴的交点坐标为x₁和x₂，x＝3L处的图线的切线水平，取无穷远处电势为零时点电荷的电势公式
