161036. （2024•师大附中•高二上期末） $德优题库$ 线性涡流制动是磁悬浮列车高速运行过程中进行制动的一种方式。某研究所制成如图所示的车和轨道模型来定量模拟磁悬浮列车的涡流制动过程。车厢下端有电磁铁系统固定在车厢上，能在长L₁=0.6m、宽L₂=0.2m的矩形区域内产生沿竖直方向的匀强磁场，磁感应强度可随车速的减小而自动增大（由车内速度传感器控制），但最大不超过B_m=2T，长大于L₁、宽也为L₂的单匝矩形线圈间隔铺设在轨道正中央，其间隔也为L₂，每个线圈的电阻为R=0.1Ω，导线粗细忽略不计。在某次实验中，模型车速度为v₀=20m/s时，启动电磁铁制动系统，车立即以加速度a=2m/s²做匀减速直线运动；当磁感应强度增加到2T后，磁感应强度保持不变，直到模型车停止运动。已知模型车的总质量为m=36kg,不计空气阻力，不考虑磁场边缘效应的影响。求：
（1）从启动电磁铁制动系统开始到电磁铁磁场的磁感应强度达到最大过程中磁感应强度B与时间t的关系表达式，并求出磁感应强度达到最大时所用的时间；
（2）模型车从启动电磁铁制动系统到停止，共经历了多少个矩形线圈？

共享时间:2024-02-24 难度:2

纠错

下载

相似

组卷

[考点]

动量定理在电磁感应问题中的应用，电磁感应过程中的动力学类问题，

[答案]

（1）磁感应强度B与时间t的关系表达式为

，磁感应强度达到最大时所用的时间为7.5s；
（2）模型车从启动电磁铁制动系统到停止，共经历了266个矩形线圈。

[解析]

解：（1）模型车的电磁铁磁感应强度B逐渐增大的过程，产生的感应电动势为：E＝BLv
根据安培力的计算公式结合牛顿第二定律可得：

，其中：v＝v₀﹣at
代入已知数据解得：

由题意可知，B＝B_m＝2T时，解得：t＝7.5s；
（2）模型车电磁铁的磁感应强度B最大时模型车的速度：v₁＝

＝

m/s＝5m/s
模型车匀减速过程运动的位移为：x₁＝

＝

m＝93.75m
对模型车从速度为v₁开始减速至停止运动的制动过程，取初速度方向为正方向，应用动量定理得：
﹣B_m

L₁Δt＝0﹣mv₁
即：

＝mv₁
则可得：x₂＝

•Δt＝

＝

m＝12.5m
模型车的制动距离为：x＝x₁+x₂＝93.75m+12.5m＝106.25m
经历的矩形线圈个数：n＝

＝

个＝265.6个
则经历的矩形线圈个数应为266个。
答：（1）磁感应强度B与时间t的关系表达式为

，磁感应强度达到最大时所用的时间为7.5s；
（2）模型车从启动电磁铁制动系统到停止，共经历了266个矩形线圈。

[点评]

本题考查了"动量定理在电磁感应问题中的应用，电磁感应过程中的动力学类问题，"，属于"必考题"，熟悉题型是解题的关键。

转载声明：

本题解析属于发布者收集录入，如涉及版权请向平台申诉！！版权申诉

相似题 全部同步专题复习模拟真题联考专练月考周考期中期末单元寒假暑假副题

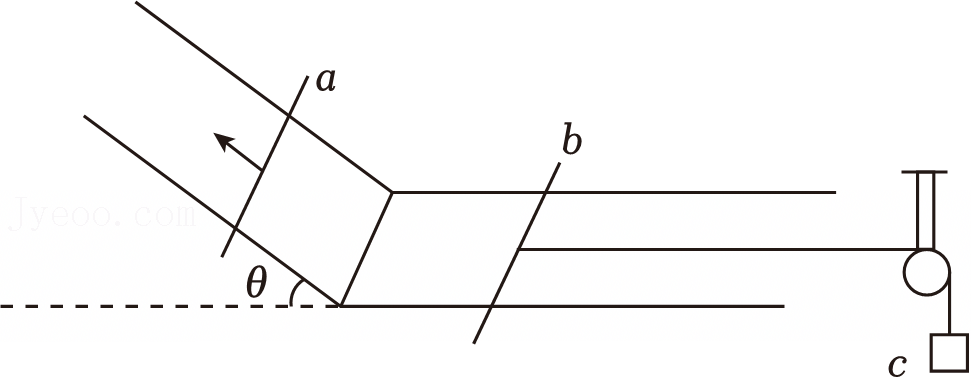

158990. （2023•西工大附中•高二上二月）如图所示，有一足够长的光滑平行金属导轨间距为L，折成倾斜和水平两部分，倾斜部分导轨的倾角与水平面的夹角为θ＝30°，水平和倾斜部分均处在磁感应强度为B的匀强磁场中，水平部分磁场方向竖直向下，倾斜部分垂直斜面向下（图中未画出），两个磁场区互不叠加；将两根金属棒a、b垂直放置在导轨上，并将b用轻绳通过定滑轮和小物体c连接，已知两棒的长度均为L，电阻均为R，质量均为m，小物块c的质量也为m，不考虑其他电阻，不计一切摩擦，运动过程中棒与导轨保持接触良好，且b始终不会碰到滑轮，重力加速度大小为g。
（1）求锁定a，释放b的最终速度v_m；
（2）使a、b同时由静止释放，同时在a上施加一沿斜面向上的恒力F＝1.5mg，求任意时刻a、b加速度之比；
（3）使a、b同时由静止释放，同时在a上施加一沿斜面向上的恒力F＝1.5mg，求达到稳定状态时a、b的速度；
（4）若（2）中系统从由静止开始经时间t达到稳定状态，求此过程中系统产生的焦耳热。

共享时间:2023-12-27 难度:3 相似度:0.83

解析

纠错

下载

组卷

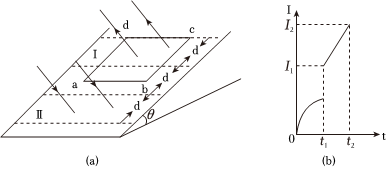

161283. （2024•西工大附中•高二上期末）如图（a）所示，倾角为θ的光滑斜面上有两个磁场区域，磁感应强度大小都为B，沿斜面宽度都为d,区域Ⅰ的磁感应强度方向垂直斜面向上，区域Ⅱ的磁感应强度方向垂直斜面向下，两磁场区域间距为d。斜面上有一矩形导体框，电阻为R，导体框ab、cd边长为L，bc、ad边长为1.5d。刚开始时，导体框cd边与磁场区域I的上边界重合；t=0时刻，静止释放导体框；t₁时刻ab边恰进入磁场区域Ⅱ，框中电流为I₁；随即沿平行斜面垂直于cd边对导体框施加力，使框中电流均匀增加，到t₂时刻框中电流为I₂。此时，cd边未出磁场区域Ⅰ，框中电流如图（b）所示，重力加速度为g。
$德优题库$
（1）在t₁-t₂时间内，通过导体框截面的电量为多少？
（2）t₁时刻导体框速度为多少？导体框的质量为多少？
（3）求金属框在t₁-t₂时间内运动的加速度；
（4）令t₁-t₂时间内导体框加速度为a、导体框的质量为m,写出t₁-t₂时间内施加在导体框上的力F与时刻t的函数式，并定性分析F大小的变化情况。

共享时间:2024-02-07 难度:3 相似度:0.83

解析

纠错

下载

组卷

161647. （2023•高新一中•高二上期末）如图所示，两条间距为L、电阻不计的光滑平行金属导轨，固定在水平绝缘平台上。左侧圆弧部分处于竖直面内，右侧平直导轨端点与平台边缘对齐且水平导轨处于竖直向上磁感应强度大小为B的匀强磁场中。将金属棒ab、cd垂直于导轨放置，ab在外力作用下静止于圆弧轨道上距平台高度为h处，cd放在距轨道右端距离为x₀的水平轨道上保持静止。将ab由静止释放，一段时间后两棒分别脱离轨道，且从脱离轨道至落地两棒沿水平方向的位移之比为s₁：s₂=2：5。两棒未发生碰撞，导体棒ab、cd,质量分别为2m、m,有效电阻均为R，重力加速度为g,忽略空气阻力。求：
$德优题库$
（1）导体棒ab脱离轨道时速度的大小；
（2）导体棒cd在轨道上运动的最小加速度；
（3）导体棒cd在导轨上运动的时间。

共享时间:2023-02-21 难度:3 相似度:0.83

解析

纠错

下载

组卷

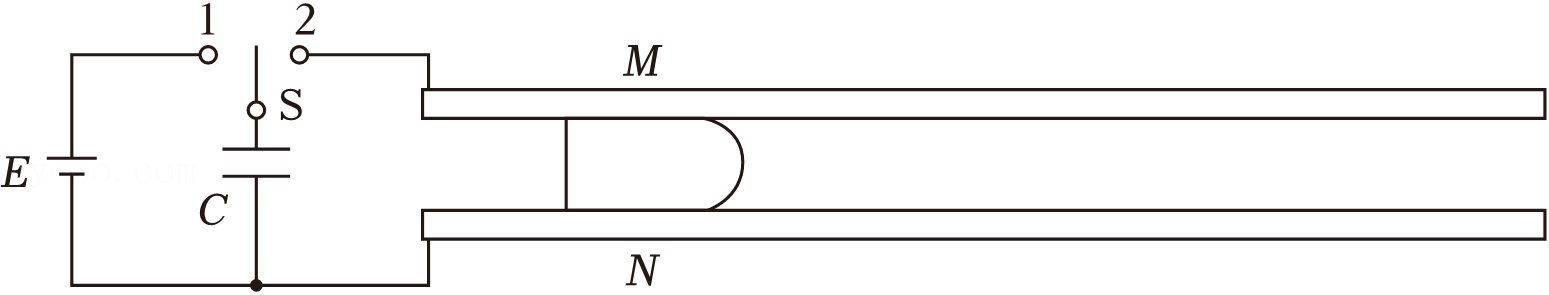

159419. （2024•西安一中•高二下一月）电磁轨道炮利用电流和磁场的作用使炮弹获得超高速度，其原理可用来研制新武器和航天运载器。电磁轨道炮模型示意如图，假设图中直流电源电动势为E＝35V，电容器的电容为C＝2F。两根固定于水平面内的光滑平行金属导轨间距为l＝1m，电阻不计。炮弹可视为一质量为m＝2kg、电阻为R＝5Ω的金属棒MN，垂直放在两导轨间处于静止状态，并与导轨良好接触。首先开关S接1，使电容器完全充电；然后将S接至2，导轨间存在垂直于导轨平面、磁感应强度大小为B＝2T的匀强磁场（图中未画出），MN开始向右加速运动，经过一段时间后回路中电流为零，MN达到最大速度，之后离开导轨。问：
