159417. （2024•西安一中•高二下一月）如图所示，一个半径为r的半圆形线圈，以直径ab为轴匀速转动，转速为n，ab的左侧有垂直于纸面向里（与ab垂直）的匀强磁场，磁感应强度为B．M和N是两个集流环，负载电阻为R，线圈、电流表和连接导线的电阻不计。求：
（1）感应电动势的最大值；
（2）从图示位置起转过

转的时间内通过负载电阻R的电荷量；
（3）电流表的示数。

共享时间:2024-04-19 难度:1

纠错

下载

相似

组卷白板

[考点]

交流发电机及其产生交变电流的原理，

[校正]

[答案]

见试题解答内容

[解析]

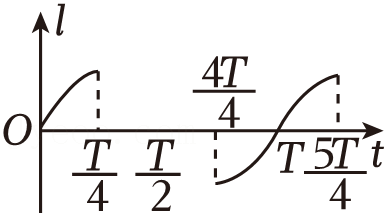

解：（1）线圈绕轴匀速转动时，在电路中产生如图所示的交变电流。
此交变电动势的最大值为E_m＝BSω＝B•

•2πn＝π²Bnr²
（2）在线圈从图示位置转过1/4转的时间内，电动势的平均值为

＝

。
通过R的电荷量q＝

•Δt＝

＝

（3）设此交变电动势在一个周期内的有效值为E′，由有效值的定义得

解得

。
故电流表的示数为

答：（1）感应电动势的最大值π²Bnr²
（2）从图示位置起转过

转的时间内通过负载电阻R的电荷量

（3）电流表的示数＝

[点评]

本题考查了"交流发电机及其产生交变电流的原理，"，属于"基础题"，熟悉题型是解题的关键。
