158872. （2023•长安区一中•高一上一月）某同学利用如图甲所示装置进行“探究小车速度随时间变化的规律”实验，选出了如图乙所示的一条纸带。
$德优题库$
（1）请根据纸带上给出的数据完善表格中的数据：第3个点的位置其速度v₃= m/s（保留三位有效数字）；并根据表格中数据在图丙中画出小车运动的v-t图像；

位置	1	2	3	4	5
v（m/s）	0.160	0.239		0.401	0.481

$德优题库$
（2）根据作出的v-t图像，由图像可知，小车加速运动的加速度a=        m/s²（保留两位有效数字）
（3）小红同学用以下方法绘制了小车运动的v-t图像。
第一，把纸带每隔0.1s剪断，得到若干短纸条；
第二，把这些纸条并排贴在一张纸上，使这些纸条下端对齐，作为时间坐标轴，标出时间；
第三，将纸条上端中心连起来，于是得到v-t图像。
请回答这样做        （选填“可行”或“不可行”）；
简要说明其理由        。

共享时间:2023-10-14 难度:1

纠错

下载

相似

组卷

[考点]

探究小车速度随时间变化的规律，

[答案]

（1）0.319；图像见解析；（2）0.8；可行；如图所示，因为剪断的纸带所用的时间都是t＝0.1s，即时间t相等，所以纸带的长度之比等于此段纸带的平均速度之比，而此段纸带的平均速度等于这段纸带中间时刻的瞬时速度，最后得出结论纸带的长度之比等于各段纸带中间时刻的瞬时速度之比，因此该做法是可行的

[解析]

解：（1）根据匀变速直线运动中中间时刻瞬时速度等于该过程的平均速度，有

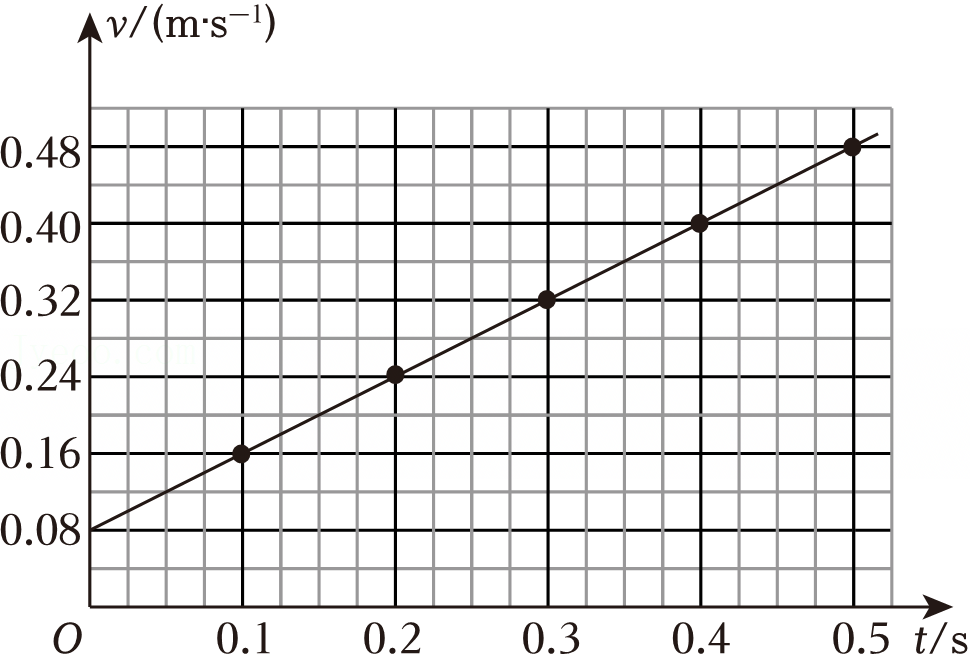

（2）根据数据绘图1如下

图1
（3）根据作出的v﹣t图像，由图像可知，小车加速运动的加速度

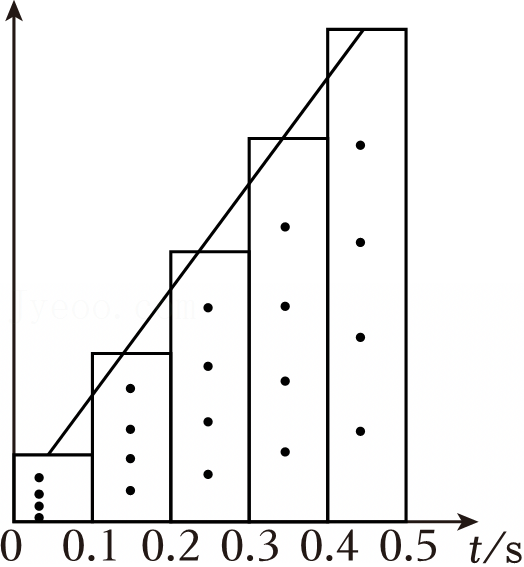

（4）此法可行，如图2所示，因为剪断的纸带所用的时间都是t＝0.1s，即时间t相等，所以纸带的长度之比等于此段纸带的平均速度之比，而此段纸带的平均速度等于这段纸带中间时刻的瞬时速度，最后得出结论纸带的长度之比等于各段纸带中间时刻的瞬时速度之比，因此该做法是可行的

图2
故答案为：（1）0.319；图像见解析；（2）0.8；可行；如图所示，因为剪断的纸带所用的时间都是t＝0.1s，即时间t相等，所以纸带的长度之比等于此段纸带的平均速度之比，而此段纸带的平均速度等于这段纸带中间时刻的瞬时速度，最后得出结论纸带的长度之比等于各段纸带中间时刻的瞬时速度之比，因此该做法是可行的

[点评]

本题考查了"探究小车速度随时间变化的规律，"，属于"常考题"，熟悉题型是解题的关键。
