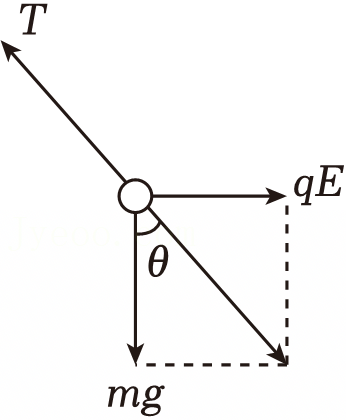

如图所示，长l=1m的轻质绝缘细绳上端固定，下端连接一个可视为质点的带电小球，小球静止在水平向右的匀强电场中，绳与竖直方向的夹角θ=37°，已知小球所带电荷量q=1.0×10-6C，匀强电场的场强E=3.0×103N/C，取重力加速度g=10m/s2，sin37°=0.6，cos37°=0.8，求：
﹣0
＝4×10﹣4J
XCT扫描是计算机X射线断层扫描技术的简称，XCT扫描机可用于对多种病情的探测。图甲是某种XCT机主要部分的剖面图，其中产生X射线部分的示意图如图乙所示。图乙中M、N之间有一电子束的加速电场，虚线框内为偏转元件中的匀强偏转场S；经调节后电子从静止开始沿带箭头的实线所示的方向前进，打到水平圆形靶台上的中心点P，产生X射线（如图中带箭头的虚线所示）。已知MN两端的电压为U0，偏转场区域水平宽度为L0，竖直高度足够长，MN中电子束距离靶台竖直高度为H，忽略电子的重力影响，不考虑电子间的相互作用及电子进入加速电场时的初速度，不计空气阻力。
如图，匀强电场中有一半径为r的光滑绝缘圆轨道，轨道平面与电场方向平行。a、b为轨道直径的两端，该直径与电场方向平行。一电荷量为q（q＞0）的质点沿轨道内侧运动，经过a点和b点时对轨道压力的大小分别为Na和Nb．不计重力，求：
如图所示，在竖直面内建立直角坐标系xOy,其第Ⅱ、Ⅲ象限内存在着方向水平向右的匀强电场E1（大小未知），第I、Ⅳ象限内存在着方向竖直向上的匀强电场E2（大小未知），圆形区域圆心在x轴上的M点，与y轴在O点相切，圆形区域内存在着垂直于坐标平面向里的匀强磁场（图中未画出）。质量为m、电荷量为q的带正电微粒从N点以某一水平向左的速度射入第Ⅱ象限，经过一段时间，该粒子从O点进入圆形区域，其速度与y轴负方向的夹角为30°，在圆形区域内做匀速圆周运动后由圆上某点射出，恰好垂直y轴回到N点。已知ON=d,重力加速度为g,求：
E0，方向不变，其他条件都不变，则在正方形区域ABOC中某些点静止释放与上述相同的带电粒子，要使所有粒子都经过N点，则释放点坐标值x、y间又应满足什么关系？
在一柱形区域内有匀强电场，柱的横截面是以O为圆心，半径为R的圆，AB为圆的直径，如图所示。质量为m,电荷量为q（q＞0）的带电粒子在纸面内自A点先后以不同的速度进入电场，速度方向与电场的方向垂直。已知刚进入电场时速度为零的粒子，自圆周上的C点以速率v0穿出电场，AC与AB的夹角θ=60°．运动中粒子仅受电场力作用。
，圆环半径为L、带电量为+Q，小球的质量为m、带电量为+q，AB＝BO＝OC＝CD＝L，静电力常量为k，重力加速度大小为g，求：
）点后，以恒定速率经P（
，0）点进入磁场区域并回到M点。求
如图所示，平面坐标系Oxy中，在y＞0的区域存在沿y轴负方向的匀强电场，场强大小为E，在-h＜y＜0的区域Ⅰ中存在垂直纸面向外的匀强磁场，磁感应强度大小为B，在y＜-h的区域Ⅱ中存在垂直纸面向里的匀强磁场，磁感应强度大小为2B．A是y轴上的一点，C是x轴上的一点．一质量为m、电荷量为q的带正电的粒子以某一初速度沿x轴正方向从A点进入电场区域，继而通过C点以速度方向与x轴夹角为φ=30°进入磁场区域Ⅰ，并以垂直边界y=-h的速度进入磁场区域Ⅱ．粒子重力不计．试求：
同心圆弧板，O3O4也是以O点为圆心的圆弧，且到两金属板距离相等，两板之间加有电压。长2R的金属板MN、PQ水平放置，点M、P分别和点F、H对齐，两板之间加有偏转电压。质量为m、电荷量为q的粒子从粒子源中无初速度飘进加速电场，恰好能沿图示O1﹣O2﹣O3﹣O4﹣O5﹣K虚线轨迹运动，最后到达PQ板的中点K。不考虑场的边界效应，不计粒子的重力。求：
如图，圆弧轨道AB的圆心为O，半径为R=2.5m,圆弧轨道AB的B点与水平地面BE相切，B点在O点的正下方，在B点的右侧有一竖直虚线CD，B点到竖直虚线CD的距离为L1=2.5m,竖直虚线CD的左侧有一水平向左的匀强电场，场强大小为E1（大小未知），竖直虚线CD的右侧有场强大小为E2（大小未知）、竖直向上的匀强电场。竖直虚线CD的右侧有一竖直墙壁EF，墙壁EF到竖直虚线CD的距离为L2=1m,墙壁EF底端E点与水平地面BE相连接，墙壁EF的高度也为L2=1m。现将一电荷量为q=+4×10-2C、质量为m=1kg的完全绝缘的滑块从A点由静止释放沿圆弧轨道AB下滑，过B点时的速度大小为4m/s,最后进入竖直虚线CD右侧。已知滑块可视为质点，圆弧轨道AB光滑，水平地面BE与滑块间的动摩擦因数为μ=0.2，g=10m/s2，∠AOB=53°，sin53°=0.8，cos53°=0.6。求：
，为保证粒子再次回到S2，挡板PQ应固定在离直线MN多远处？
在一个水平面上建立x轴，在过原点O垂直于x轴的平面的右侧空间有一匀强电场，场强大小E=6×105N/C，方向与x轴正方向相同，在O处放一个带电量q=-5×10-8C，质量m=10g的绝缘物块，物块与水平面间的动摩擦因数μ=0.2，沿x轴正方向给物块一个初速度v0=2m/s,如图所示，求物块最终停止时的位置．（g取10m/s2）
＝5.0×107C/kg的带正电粒子从P点开始进入匀强磁场中运动，初速度v0＝3.0×106m/s，方向与y轴正方向成夹角θ＝53°并与磁场方向垂直．不计粒子的重力作用．已知sin53°＝0.8，cos53°＝0.6，求：
