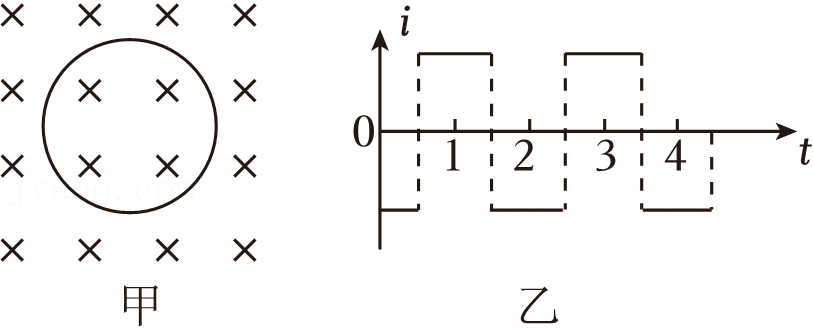

158566. （2024•田家炳中学•高二上二月） $德优题库$ 一个圆形闭合线圈固定在垂直纸面的匀强磁场中，线圈平面与磁场方向垂直，如图甲所示．设垂直纸面向里的磁感应强度方向为正，垂直纸面向外的磁感应强度方向为负．线圈中顺时针方向的感应电流为正，逆时针方向的感应电流为负．已知圆形线圈中的感应电流i随时间t变化的图象如图乙所示，则线圈所处的磁场的磁感应强度随时间变化的图象可能是下图中的（　　）

A. $德优题库$

B. $德优题库$

C. $德优题库$

D. $德优题库$

共享时间:2024-12-14 难度:2

纠错

下载

相似

组卷

[考点]

楞次定律及其应用，法拉第电磁感应定律的内容和表达式，

[答案]

[解析]

解：设垂直纸面向里的磁感应强度方向为正，线圈中顺时针方向的感应电流为正，则由乙可知：线圈中在前0.5s内产生了逆时针方向的感应电流，由楞次定律可得：当磁通量增加时，感应磁场方向与原磁场方向相反；当磁通量减小时，感应磁场方向与原磁场方向相同。
A、在前0.5s内由乙图根据楞次定律可知，若磁场方向垂直向里（正方向）时，必须是磁场增强的；若磁场方向垂直向外（负方向）时，必须是磁场减弱的。而在0.5s﹣1.5s，若磁场方向垂直向里（正方向）时，必须是磁场减弱的；若磁场方向垂直向外（负方向）时，必须是磁场增加的。所以A选项错误；
B、在前0.5s内，若磁场方向垂直向里（正方向）时，必须是磁场增强的；若磁场方向垂直向外（负方向）时，必须是磁场减弱的。而在0.5s﹣1.5s，由感应电流方向，结合楞次定律可得：若磁场方向垂直向里（正方向）时，必须是磁场减弱的；若磁场方向垂直向外（负方向）时，必须是磁场增加的。故B错误；
C、在前0.5s内由乙图根据楞次定律可知，若磁场方向垂直向里（正方向）时，必须是磁场增强的；若磁场方向垂直向外（负方向）时，必须是磁场减弱的。而在0.5s﹣1.5s，若磁场方向垂直向里（正方向）时，必须是磁场减弱的；若磁场方向垂直向外（负方向）时，必须是磁场增加的。所以C选项正确；
D、同理，由C选项分析可知，故D也正确；
故选：CD。

[点评]

本题考查了"楞次定律及其应用，法拉第电磁感应定律的内容和表达式，"，属于"必考题"，熟悉题型是解题的关键。

转载声明：

本题解析属于发布者收集录入，如涉及版权请向平台申诉！！版权申诉

相似题 全部同步专题复习模拟真题联考专练月考周考期中期末单元寒假暑假副题

158302. （2024•西安一中•高二上二月）矩形金属线圈ABCD位于如图所示的通电长直导线附近，线圈与导线在同一个平面内，线圈的两条边与导线平行。下面说法正确的是（　　）

A.．线圈以导线为轴转动90°穿过线圈的磁通量减小

B.在这个平面内线圈远离导线移动时穿过线圈的磁通量减小

C.．当导线中的电流I增大时线圈产生沿ABCDA方向的感应电流

D.．当导线中的电流I减小时线圈产生沿ABCDA方向的感应电流

共享时间:2024-12-19 难度:1 相似度:1.5

解析

纠错

下载

组卷

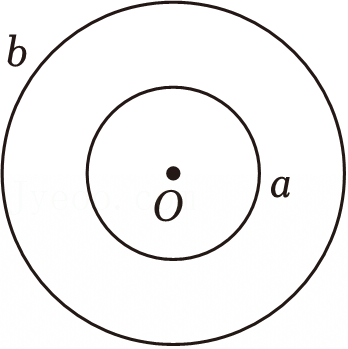

158303. （2024•西安一中•高二上二月）如图所示，均匀带负电的绝缘圆环a与金属圆环b同心共面放置，当a环绕O点在其所在平面内旋转时，b环具有扩张的趋势，由此可知，a环可能绕O点（　　）
