首页 > 试题列表 > 单题解析

151898. （2022•周至县•三模）如图所示，匝数N＝100、截面积S＝1.0×10^﹣²m²、电阻忽略的线圈内有垂直于线圈平面向上的匀强磁场B₁，磁感应强度随时间变化为B₁＝kt，其变化率k＝0.80T/s。线圈通过导线与两根相互平行的金属导轨MN、PQ相连，导轨间距L＝1m，其电阻不计，两导轨及其构成的平面与水平面夹角θ＝37°。金属棒ab垂直于导轨放置，且始终与导轨良好接触。已知金属棒的质量m＝0.02kg、电阻R＝0.1Ω。当导轨平面内无磁场时，金属棒ab恰好静止在导轨上。t＝0时刻，加入垂直于导轨平面向上的匀强磁场，磁感应强度B₂从0开始缓慢增大（不考虑该变化产生的感应电动势）。已知最大静摩擦力等于滑动摩擦力，g＝10m/s²，sin37°＝0.6。下列说法中正确的是（　　）

A.金属棒与轨道间的动摩擦因数为0.75

B.线圈产生的感应电动势为8.0×10^﹣³V

C.金属棒ab内感应电流随时间增大

D.当金属棒ab开始运动时，B₂＝0.03T

共享时间:2022-04-01 难度:3

纠错

下载

相似

组卷

[考点]

闭合电路欧姆定律的内容和表达式，法拉第电磁感应定律的内容和表达式，导体平动切割磁感线产生的感应电动势，

[答案]

[解析]

解：A、无磁场时，金属棒ab恰好静止在导轨上，有mgsinθ＝μmgcosθ，则金属棒与导轨间动摩擦因数μ＝tan37°＝0.75，故A正确；
B、根据法拉第电磁感应定律，线圈中产生的电动势：E＝n

＝100×1.0×10^﹣²×0.8V＝0.8V，故B错误；
C、根据闭合电路欧姆定律，回路中电流：I＝

＝

＝0.8A，恒定不变，C错误；
D、由左手定则判断安培力方向沿斜面向下，当金属棒ab恰好开始滑动时有：mgsinθ+μmgcosθ＝B₂IL，解得：B₂＝0.03T，故D正确。
故选：AD。

[点评]

本题考查了"闭合电路欧姆定律的内容和表达式，法拉第电磁感应定律的内容和表达式，导体平动切割磁感线产生的感应电动势，"，属于"难典题"，熟悉题型是解题的关键。

转载声明：

本题解析属于发布者收集录入，如涉及版权请向平台申诉！！版权申诉

相似题 全部同步专题复习模拟真题联考专练月考周考期中期末单元寒假暑假副题

161990. （2021•长安区一中•高二上期末）将A、B两单匝闭合圆形导线环如图所示放置，导线环B恰好与正方形的匀强磁场区域边界内切，磁场方向垂直于两导线环的平面，A、B导线环的半径之比r_A：r_B＝2：1。若磁感应强度均匀增大，则A、B导线环中感应电动势之比为（　　）

A.1：1

B.．4：1

C.4：π

D.2：π

共享时间:2021-02-12 难度:3 相似度:2

解析

纠错

下载

组卷

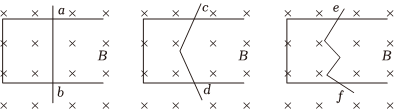

206178. （2025•高新一中•五模）如图所示，用材料、粗细均相同的电阻丝做成ab、cd、ef三种形状的导线，分别放在电阻可忽略的足够长的相同的光滑金属导轨上，匀强磁场的方向垂直于导轨平面，在相同的水平外力F作用下，三根导线均向右做匀速运动，某一时刻撤去外力F，已知三根导线接入导轨间的长度关系满足L_ab＜L_cd＜L_ef，且每根导线与导轨的两个触点之间的距离均相等，则下列说法中正确的是（　　）
