试卷总分:100分 命题人:dyczwuyn 考试时长:120分钟
A.流经人体的电流达到一定程度时，人就会触电
B.教室内照明电路的电压为36V
C.所有导体的电阻值都会随温度的升高而变大
D.根据公式R＝
，导体的电阻与导体两端的电压成正比，与通过导体的电流成反比
在学习“电压”时，我们引入“水压”进行对比，如图所示，下列说法错误的是（ ）
A.我们把电源比作抽水机，电流比作水流
B.只要有水压就有水流，只要有电压就会有电流
C.水压是形成水流的原因，电压是形成电流的原因
D.这一研究方法被称为“类比法”
A.
|
B.
|
C.
|
D.
|
如图所示是实验室电流表的内部结构图，处在磁场中的线圈有电流通过时，线圈会带动指针一起偏转，线圈中电流越大，指针偏转角度就越大。下列四幅图与此电流表原理相同的是（ ）
指南针是我国古代的四大发明之一，如图所示，是我国早期的指南针一司南。公元一世纪初，东汉学者王充在《论衡》中记载：“司南之杓，投之于地，其柢（注：勺柄）指南”。下列说法中正确的是（ ）
A.司南可用铁、铜等金属制作
B.司南能指南是受到地磁场的作用
C.“柢”指的是司南的N极
D.地理南极就是地磁的南极
A.它可以节能环保
B.它的TCO导电氧化层透光性较好
C.它的光电转化效率较高
D.它将光能转化为化学能，再转化为电能

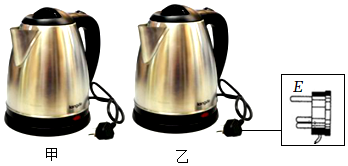

如图所示外形相同的甲、乙两只电热壶上分别标有“220V 1800W”、“220V 1500W”字样，不计温度对电阻的影响，下列说法中正确的是（ ）
A.甲电热丝的电阻大于乙的
B.工作时甲的功率一定大于乙的功率
C.正常工作时，烧开质量和初温都相同的水，甲用时更长
D.三脚插头中的E与它们的外壳相连
如图所示为某家庭电路，闭合开关S，电灯正常工作，在三孔插座上刚插上电热水壶的插头时（水壶开关未闭合），灯停止工作，拔出电热水壶的插头后，用测电笔测试三孔插座的左右两孔，氖管都发光。下列分析合理的是（ ）
A.可能是插座短路引起的
B.用测电笔测d点，氖管发光，可能是cd间断路
C.可能是用电器总功率过大引起的
D.断开S，再用测电笔测插座左孔，氖管不会发光
如图所示的是一种温度自动报警器的原理图，在水银温度计中封入一段金属丝，金属丝下端所指示的温度为90℃，当温度达到90℃时，自动报警器报警。下列说法中正确的是（ ）
A.报警器中电磁铁的铁芯可以换成钢棒
B.温度达到90℃时，报警器中的灯灭同时铃响
C.报警器中水银温度计和电磁铁并联在电路中
D.若将上端的金属丝向下移，报警温度将升高
保险丝是由电阻率大、熔点低的金属制作而成。如图所示，将长短、粗细均相同的保险丝和铜丝分别用金属夹接到线路板上，它们是 联的，保险丝的电阻比铜丝的 （选填“大”或“小”），闭合开关，移动滑动变阻器的滑片，发现保险丝熔断而铜丝完好，所以在家庭电路中 （选填“能”或“不能”）用铜丝代替保险丝。
如图是一台电动机提升物体的示意图。电源电压保持12V不变，电路中电动机的线圈电阻为2Ω，R0的阻值是10Ω，闭合开关S，当电动机匀速提升重物时，电压表示数为6V，则R0两端电压为 V，通过电动机的电流为 A，电动机正常工作2s消耗的电能是 J，线圈产热 J。
如图甲所示是一款消防应急照明灯，图乙是其简化原理图，虚线框中有两只应急灯泡L1、L2（未画出），当外部电源能供电时应急灯不亮，外部电路停电时应急灯正常发光。
图1是小明家安装的电能表，根据表上的参数可知，小明家电路中允许同时接入的用电器总功率不能超过 W。图2分别是他家上月初和本月初电能表的示数，则他家上月用电 kW?h。
如图所示的两个透明容器中密封着等量的空气，通电一定时间后，发现右侧U形管液面高度差更大，表明在通电时间和 相同的情况下， 越大，产生的热量越多。
小明用如图所示电路探究并联电路的电流特点。

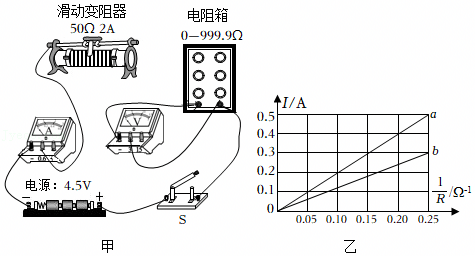

的关系图像为图乙中a，得到结论：在导体两端电压一定时，通过导体的电流与导体的电阻成 ；
为了缓解眼睛疲劳，妈妈给小欣购买了一款如图甲所示的电加热眼罩，图乙是它的工作原理图，其中电热丝R1=5Ω，电热丝R2=10Ω，电源电压为6V恒定不变。请你解答下列问题：
如图1所示是家用中央空调的开关控制装置的工作原理图。控制电路电源电压为6V恒定不变，电磁继电器线圈的电阻不计，R1是定值电阻，R是热敏电阻，其阻值随温度的升高而增大，具体变化关系如表表格所示，当电磁继电器线圈中的电流I≥0.02A时，衔铁被吸合，接通工作电路。| 温度t/℃ | 0 | 5 | 10 | 15 | 20 | 25 | 30 | 35 |
| 电阻R/Ω | 150 | 165 | 180 | 210 | 250 | 300 | 360 | 430 |
yr@dyw.com
2022-03-28
初中物理 | 中考 | 难度:2.13
| 下载试卷 | 收藏 |
| 平行组卷 | 细目重组 |
| 试卷分析 | 加入白板 |
| 加卷篮 | 更多功能 |
平行组卷卷生成中,请等待
解析
纠错
收藏
下载
相似
组卷
如图为两只“220V 30W”的螺口灯泡，请根据安全用电原则将电路连接好，要求：开关闭合后两灯都能正常发光。
通电螺线管外部小磁针静止时N极的指向如图所示。请在图中标出磁感线方向，并在括号内标出电源的“+”或“-”极。
