试卷总分:110分 命题人:dygzwlyn 考试时长:120分钟
如图所示，平行板电容器的A板带正电，与静电计上的金属球相连；平行板电容器的B板和静电计的外壳均接地．此时静电计指针张开某一角度，则以下说法中正确的是（ ）
A.在两板间插入介质板，静电计指针张角变大
B.在两板间插入金属板，（金属板与A、B板不接触）静电计指针张角变大
C.B板向右平移，静电计指针张角变大
D.B板向上平移，静电计指针张角变大
某同学设计了一个多量程多用电表，其内部结构原理图如图所示．其电流表的量程分别为10mA和250mA，电压表的量程分别为10V和250V，电阻挡分别为×10Ω和×100Ω．则下列说法正确的是（ ）
A.功能选择开关S与“1”相接时，所测物理量和量程分别是直流电流、250mA
B.功能选择开关S与“3”相接时，所测物理量和量程分别是直流电流、10mA
C.功能选择开关S与“5”相接时，所测物理量和量程分别是直流电压、250V
D.作电流表或电压表时电流从红表笔流进黑表笔流出，作欧姆表时电流从红表笔流出黑表笔流进
如图所示，在光滑水平桌面上有一边长为L、电阻为R的正方形导线框；在导线框右侧有一宽度为d（d＞L）的条形匀强磁场区域，磁场方向垂直桌面向下。导线框获得一向右的初速度进入并穿过磁场区域。以线框右边刚进入磁场时刻为t=0，则下列速度图象中，可能正确描述线框穿越磁场过程的是（ ）
如图所示，abcd是一矩形的四个顶点，且ab=cd=20cm,ad=bc=40cm,匀强电场电场线与矩形所在平面平行，已知a点电势为7V，b点电势为13V，则（ ）
A.cd间电势差一定为6V
B.c点电势可能比d点低
C.场强大小一定为E=30V/m
D.场强方向一定由b指向a

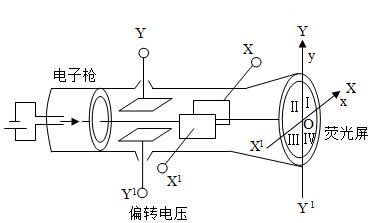

A.X、Y极接电源的正极，X′、Y′接电源的负极
B.X、Y′极接电源的正极，X′、Y接电源的负极
C.X′、Y极接电源的正极，X、Y′接电源的负极
D.X′、Y′极接电源的正极，X、Y接电源的负极
如图是某一电场中的一簇电场线，现把一个正电荷分别放在AB两点下列说法正确的是（ ）
A.此正电荷在A点受到的电场力比B点大
B.此正电荷在A点的电势能比B点大
C.电场中B点的电势高于A点的电势
D.若把此正电荷从A点静止释放，它将沿电场线运动到B点
如图所示为一理想变压器，K为单刀双掷开关，P为滑动变阻器的滑动触头，U1为加在原线圈两端的电压，I1为原线圈中的电流，则（ ）
A.保持U1及P的位置不变，K由a合到b时，I1将减小
B.保持U1及P的位置不变，K由b合到a时，R消耗功率减小
C.保持U1不变，K合在a处，使P上滑，I1将增大
D.保持P的位置不变，K合在a处，若U1增大，I1将增大

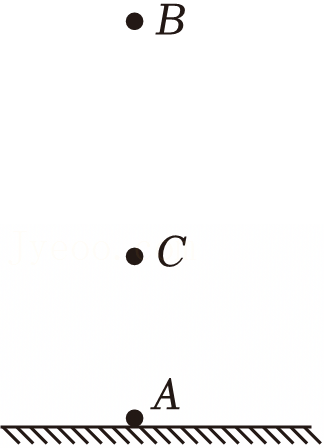

，其中r为该点到Q的距离（选无限远的电势为零）。则下列说法中正确的是（ ）
A.液珠的比荷为
B.液珠速度最大时离A点的距离h＝
H
C.液珠能到达的最高点B离A点的高度为2H
D.．液珠能到达的最高点B离A点的高度为
H
如图所示，电源电动势为E，内电阻为r,两电表均可看作是理想电表．闭合开关，使滑动变阻器的滑片由右端向左滑动，对此过程判断错误的是（ ）
A.小灯泡L1、L2均变暗
B.小灯泡L1变暗，L2变亮
C.电流表A的读数变小，电压表V的读数变大
D.电流表A的读数变大，电压表V的读数变小
闭合回路由电阻R与导线组成，其内部磁场大小按B-t图变化，方向如图，则回路中（ ）
A.电流强度越来越大
B.电流方向为顺时针方向
C.产生的感应电动势越来越大
D.磁通量的变化率恒定不变
某同学自制的简易电动机示意图如图所示。矩形线圈由一根漆包线绕制而成，漆包线的两端分别从线圈的一组对边的中间位置引出，并作为线圈的转轴。将线圈架在两个金属支架之间，线圈平面位于竖直面内，永磁铁置于线圈下方。为了使电池与两金属支架连接后线圈能连续转动起来，该同学应将（ ）
A.左、右转轴下侧的绝缘漆都刮掉
B.左、右转轴上下两侧的绝缘漆都刮掉
C.左转轴上侧的绝缘漆刮掉，右转轴下侧的绝缘漆刮掉
D.左转轴上下两侧的绝缘漆都刮掉，右转轴下侧的绝缘漆刮掉

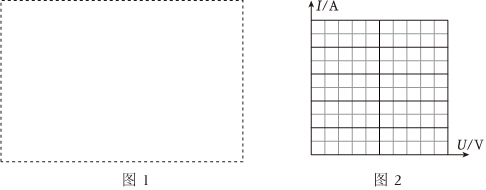

| I/A | 0 | 0.12 | 0.21 | 0.29 | 0.34 | 0.38 | 0.42 | 0.45 | 0.47 | 0.49 | 0.50 |
| U/A | 0 | 0.20 | 0.40 | 0.60 | 0.80 | 1.00 | 1.20 | 1.40 | 1.60 | 1.80 | 2.00 |
如图所示，一质量为m=1.0×10-2kg,带电量为q=1.0×10-6C的小球，用绝缘细线悬挂在水平向右的匀强电场中，假设电场足够大，静止时悬线向左与竖直方向成37°角。小球在运动过程电量保持不变，重力加速度g取10m/s2。

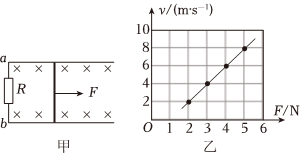

如图甲所示，水平面上两根足够长的金属导轨平行固定放置，间距为L，一端通过导线与阻值为R的电阻连接；导轨上放一质量为m的金属杆，金属杆与导轨的电阻忽略不计；匀强磁场垂直水平面向里，用与导轨平行的恒定拉力F作用在金属杆上，杆最终将做匀速运动。当改变拉力的大小时，相对应的匀速运动速度v也会变化，v和F的关系如图乙所示（重力加速度g取10m/s2）。问：
qw@dyw.com
2020-02-04
高中物理 | 段考 | 难度:1.8
| 下载试卷 | 收藏 |
| 平行组卷 | 细目重组 |
| 试卷分析 | 加入白板 |
| 加卷篮 | 更多功能 |
平行组卷卷生成中,请等待
解析
纠错
收藏
下载
相似
组卷
如图所示，X轴上方有匀强磁场B，下方有匀强电场E．电量为q、质量为m、重力不计的粒子位于y轴上。X轴上有一点N（L，0），要使粒子在y轴上由静止释放而能到达N点，问：
