试卷总分:100分 命题人:dygzwlyn 考试时长:120分钟
电荷量分别为+2q和-q的异种点电荷，在空间产生的电场分布如图所示，a、b为电场中两点，则（ ）
A.a点的电场强度小于b点的电场强度
B.a点的电势低于b点的电势
C.将负检验电荷从a点移到b点的过程中，电场力做正功
D.负检验电荷在a点的电势能小于在b点的电势能
A.随着所加电压的增大，小灯泡的电阻增大
B.对应P点，小灯泡的电阻为
C.对应P点，小灯泡的电阻为
D.对应P点，图中矩形PQOM所围的面积表示小灯泡的功率
如图所示，电源电动势为E，内阻为r,闭合开关S，不考虑灯丝电阻随温度的变化，电流表、电压表均为理想电表，当滑动变阻器的滑片由左端向右端滑动时，下列说法正确的是（ ）
A.电流表读数减小，小灯泡L1变暗
B.电压表读数变大
C.电压表读数的变化量与电流表读数变化量的比值变大
D.电容器所带电荷量增大
如图所示的U-I图象中，直线I为某电源的路端电压与电流的关系，直线Ⅱ为某一电阻R的伏安特性曲线，用该电源直接与电阻R连接成闭合电路，由图象可知（ ）
A.R的阻值为1.5Ω
B.电源电动势为3V，内阻为0.5Ω
C.电源的输出功率为3.0W
D.电源内部消耗功率为0.5W
A.电压表V的示数为0.70V，电流表A的示数为0.20A
B.电压表V的示数为1.40V，电流表A的示数为0.20A
C.电压表V的示数为0.70V，电流表A的示数为0
D.电压表V的示数为1.40V，电流表A的示数为0
如图所示，两个质量分别是m1，m2的小球，各用丝线悬挂在同一点，当两球分别带同种电荷且电荷量分别为q1，q2时，两丝线张开一定的角度分别为θ1、θ2，θ1＞θ2，且此时两个小球处于同一水平面上，则下列说法正确的是（ ）
A.q1＞q2
B.m1＜m2
C.m1所受细线拉力比m2所受细线拉力大
D.m2对m1的库仑力大小为m1gtanθ1

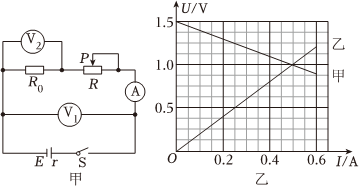

某组同学在实验室利用如图所示的电路图连接好电路，并用于测定定值电阻R0和描绘电源的伏安特性曲线。调节滑动变阻器的滑动触头P向某一方向移动时，一个同学记录了电流表A和电压表V1测量数据，另一同学记录了电流表A和电压表V2的测量数据。根据所得数据描绘了如图所示的两条U-I直线。则（ ）
A.图象中的图线乙是电压表V1的测量值所对应的图线
B.由图象可以得出电源电动势和内阻分别是E=1.50V，r=1.0Ω
C.当该电源只给定值电阻R0供电时R0消耗的功率为0.55W
D.图象中两直线的交点表示在本电路中该电源的效率达到最小值
如图所示，充电后的平行板电容器水平放置，电容为C，极板间距离为d,上极板正中有一小孔。质量为m、电荷量为+q的小球从小孔正上方高h处由静止开始下落，穿过小孔到达下极板处速度恰为零。空气阻力忽略不计，极板间电场可视为匀强电场，重力加速度为g。求：
如图所示，M为一线圈电阻r=0.4Ω的电动机，R=24Ω，电源电动势E=40V．当S断开时，电流表的示数I1=1.6A，当开关S闭合时，电流表的示数为I2=4.0A求：
km@dyw.com
2023-11-26
高中物理 | 段考 | 难度:2.2
| 下载试卷 | 收藏 |
| 平行组卷 | 细目重组 |
| 试卷分析 | 加入白板 |
| 加卷篮 | 更多功能 |
平行组卷卷生成中,请等待
解析
纠错
收藏
下载
相似
组卷
如图中电源的电动势为6V，内阻为1Ω，R1为2Ω，R2的最大阻值为3Ω，闭合开关，下列说法正确的是（ ）
