按要求作图：
在“预防溺水”主题班会课上，主持人小明用光路图来解释“水池变浅”的道理：池底A点射出的光线经过水面折射进入B点的人眼，C点是人眼看到的池底A点像的位置。请你在图中画出入射光线、折射光线，并标出折射角r。
如图中A、B两点分别为空中小鸟和水中鱼的实际位置，人眼从C点恰好看到它们在水中的像重合，请画出小鸟在水中像的位置A'以及人眼看到小鱼的光路图。（保留作图痕迹）
在防溺水教育活动中，老师告诉学生，池塘里水的实际深度比看起来的深度要大，不能贸然下水游泳。如图为解释这一现象的情景，其中A为水底的物体，A′是岸边儿童看到的A的像。请你在图中作出过O点的入射光线和折射光线。
scu@dyw.com
2016-05-20
初中物理 | | 填空与作图题
纠错
收藏
下载
相似
组卷
解析
如图所示，潜水员的眼睛在水面以下A处，观察岸上的物体。图中的两个点B1和B2分别是物、像的位置。请在图中作出潜水员观察物体的光路图。
如图所示，点S表示天空中的小鸟，点S′表示游泳者在水下看到的小鸟，请画出游泳者能看到小鸟的一条入射光线和对应的折射光线．（保留作图痕迹）
如图为一种电磁仪表的部分装置，闭合开关后，磁铁N极向上转动（如箭头所示）。请在括号中标出电池的“+”“-”极。
如图所示，当开关闭合时，弹簧测力计示数变小。
如图所示，这个漫画可以帮助你记忆通电螺线管的磁极性跟电流方向的关系。

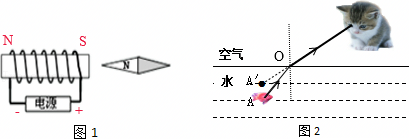

如图所示，电磁铁的极性已经标出，请按要求作图。①在括号内用“+”或“-”标出电源的极性，②标出磁感线的方向。
