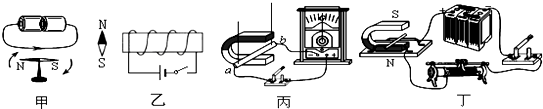

207808. （2018•师大附中•五模）如图所示的四个图的装置可以用来演示物理现象，则下列表述正确的是（　　） $德优题库$

A.图甲可用来演示电磁感应现象

B.图乙可用来演示磁场对电流的作用

C.图丙可用来演示电流的磁效应

D.图丁可用来演示电磁铁的磁性强弱与电流大小的关系

共享时间:2018-05-03 难度:4

纠错

下载

相似

组卷

[考点]

电流的磁效应，影响电磁铁磁性强弱的因素，通电导线在磁场中受到力的作用，电磁感应现象，

[答案]

[解析]

解：A、甲图中开关闭合后，导体棒内通以电流，则导体在磁场力的作用下发生运动，故演示的为磁场对电流的作用，故A错误；
B、乙图中导体棒ab在磁场中做切割磁感线运动时，电流表中会产生感应电流，故演示的为电磁感应，故B错误；
C、丙图中放在小磁针上方的导线中有电流通过时，小磁针会发生偏转，说明通电导体周围产生了磁场，即演示了电流的磁效应，故C正确；
D、丁图中通电后串联的两绕有线圈的铁钉都可吸引小铁钉，但左边吸引的个数要多，说明通电螺线管的磁极强弱与线圈匝数有关，故D错误。
故选：C。

[点评]

本题考查了"电流的磁效应，影响电磁铁磁性强弱的因素，通电导线在磁场中受到力的作用，电磁感应现象，"，属于"综合题"，熟悉题型是解题的关键。
