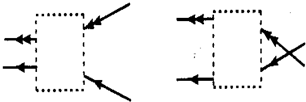

（1）两条光线通过透镜的光路如图所示，①该透镜是 （填“凹”或“凸”）透镜。②光线a射向水面，逐渐往容器中加水，光线在容器底形成的光斑会 （填“左移”、“右移”、“不动”）；
氢燃料是一种绿色能源，氢燃料电池工作原理如图所示。工作时，向氢电极供应氢气，同时向氧电极供应氧气，在氢电极上由于催化剂的作用氢气变为氢离子向氧电极移动，最后在氧电极上聚集，电子则留在氢电极上，如果将两电极用灯泡连接，则会在灯泡上形成 （选填“向左”或“向右”）的电流。如果已知某氢燃料电池车输出功率为40千瓦，以80km/h的速度行驶100km,则需要消耗氢气 kg（已知燃料电池车能量转化效率为60%，每千克氢气能释放的能量为1.5×108J），这些氢气的总能量大约相当于 kg汽油完全燃烧放出的热量（结果保留一位小数，已知汽油的热值为4.5×107J/kg）。
课本中做“比较质量相等的不同燃料燃烧时放出的热量”实验的装置如图所示：甲、乙实验中以下五个方面：①烧杯内液体种类：②烧杯内液体质量；③加热时间；④烧杯内液体温度的变化量；⑤燃料质量。其中要求相等的有 （填序号）；本实验中碎纸片有很多的燃烧残留物，则它的热值会 （选填“变大”、“变小”或“不变”）。
dyczwuyn
2020-04-11
初中物理 | | 填空与作图题
纠错
收藏
下载
相似
组卷
解析
如图所示，蜡烛通过凸透镜在右侧成一个倒立的、放大的像，试在图中画出烛焰上一点发出的一条光线通过凸透镜折射后的折射光线。
如图所示，MN为凸透镜的主光轴，A为蜡烛，A′为蜡烛在光屏上所成的像，根据凸透镜成像原理画出光路图确定凸透镜及其焦点的位置。
如图所示，请作出凸透镜的入射光线和进入水中的折射光线。
请根据凸透镜对光线的作用，将如图所示的光路图补充完整。?
如图，O为凸透镜的光心，F为凸透镜的焦点，请分别画出两条入射光线通过凸透镜后的折射光线。
如图所示，请在图中画出两束入射光线对应的折射光线。
如图所示，是两条光线经过凹透镜的光路图，请分别画出对应的入射光线和折射光线。
