有一只用来烧开水的电热水壶铭牌上标着字样请你说出一种方法用来测量这只水壶烧水时的效率供你使用的材料和器材有足量的水量杯钟表交流电压表量程伏温度计量程要求写出测量步骤导出计算公式

28293. （2024•高新一中•九上一月）如图甲所示是我国自主研发的亚洲第一座100MW熔盐塔式光热电站。该光热电站1.2万面定日镜（定日镜总面积1.4×10⁶m²）和20000吨熔盐组成，它们可以在计算机的精确控制下随着太阳位置变化而变化，使太阳光时刻都能聚集到吸热器上，它的工作原理如图乙所示。在该系统中，吸热器将定日镜所捕捉到的太阳光转化为液态熔盐的内能并存储起来，然后，通过熔盐放热使水变成水蒸气从而推动汽轮发电机组发电。最后，通过高压输电线将电能传输到变电站供广大用户使用。
$德优题库$
（1）若地球表面每平方米面积上接收太阳辐射能的平均功率为1000W，则所有定日镜10min接收的太阳能可以使液态20000吨熔盐温度升高5.25℃，则：
①液态熔盐吸收的热量为多少？[已知液态熔盐比热容为4×10³J/（kg•℃）]
②所有定日镜10min接收的太阳能为多少？
③在此过程中的光热转化效率为多少？
（2）该光热发电站一年产出的电能为1.404×10¹³J。若采用煤发同样多的电，将会有大量二氧化碳气体排出，且每燃烧1吨煤会排放出3吨二氧化碳气体，则该发电站相当于每年减排二氧化碳多少吨？（已知煤电转换效率为40%，煤的热值为3.0×10⁷J/kg。）

共享时间:1970-01-01 难度:4 相似度:1.5

解析

纠错

下载

组卷

206830. （2021•铁一中学•三模）小明在“探究小灯泡在不同电压下工作时的电功率”的实验时，实验室提供了如下器材：电源（电压恒为8V），一个电流表，一个电压表，滑动变阻器“20Ω 2A”，小灯泡（额定电压2.5V，额定功率小于1.2W），一个阻值已知的定值电阻R₀，开关及导线若干。
$德优题库$
（1）请根据图甲所示的电路图，用笔画线代替导线，完成实验电路图乙的连接（要求：滑动变阻器的滑片P向左滑动时灯变亮；连线不能交叉）；
（2）闭合开关后，发现灯泡不亮，电压表无示数，电流表有示数。若电路中仅有一处故障，这个故障可能是小灯泡       （选填：“断路”或“短路”）；
（3）排除故障后，闭合开关进行实验。当电压表示数为2.5V时，电流表示数如图丙所示，小灯泡的额定功率为       W；
（4）小灯泡的实际功率由       （选填：“额定功率”“额定电压”或“实际电压”）决定；
（5）完成实验后，利用上述器材，小明又想出一种测量小灯泡额定功率的方法，设计了如图丁所示的电路，所用电压表量程为“0～15V”，请将以下实验步骤补充完整。
①检查电路无误后，闭合开关S，将开关S₁拨至“1”，调节滑动变阻器滑片直至电压表示数为       V；
②滑动变阻器滑片不动，再将开关S₁拨至“2”，读出电压表示数为U₀；
③小灯泡额定功率       （用U_额、U₀、R₀表示）。若步骤②中，将开关S₁拨至“2”时，不小心将滑片向右移动了少许，其他操作正确，则测出的小灯泡额定功率比真实值       （选填“偏大”或“偏小”）。

共享时间:2021-04-02 难度:1 相似度:1.5

解析

纠错

下载

组卷

199478. （2023•益新中学•二模）某型号的电饭锅有两挡，分别是高温烧煮和保温焖饭挡，其原理如图所示（虚线框内为电饭锅的发热部位）。已知R₁＝44Ω，R₂＝2156Ω。
（1）开关S置于2位置时，电饭锅处于　　挡；保温焖饭时电路中的电流是多小？
（2）某次做饭时，在1个标准大气压下，用高温烧煮挡将2.2kg的水从20℃烧开用时16分钟，此次烧煮过程利用电能的效率是多少？[c_水＝4.2×10³J/（kg•℃）]
（3）若只要求高温烧煮挡的功率提升10%，请通过计算具体说明改进措施。

共享时间:2023-03-21 难度:2 相似度:1

解析

纠错

下载

组卷

194224. （2024•爱知中学•八模）科技小组的同学设计了如图甲所示的恒温水箱温控电路（设环境温度不高于20℃），由工作电路和控制电路组成。工作电路中的电热器上标有“220V 2000W”的字样；控制电路中热敏电阻R_t作为感应器探测水温，置于恒温水箱内，其阻值随温度变化的关系如图乙所示，R₁为滑动变阻器，电磁铁产生的吸引力F与控制电路中电流关系如图丙所示，衔铁只有在不小于3N吸引力的作用下才能被吸下（不计继电器线圈的电阻，

）。

（1）电热器是利用电流的　　效应来工作的，闭合开关S时，电磁铁的上端为　　极。
（2）用电热器给恒温箱中100kg的水加热，正常工作20min时，水温由20℃升高到25℃，求电热器的加热效率？
（3）调节滑动变阻器，使R₁＝280Ω，为了把温度控制在25℃左右，设定在水温低于25℃时自动加热，在水温达到25℃时停止加热，求控制电路中的电源电压U是多少？
（4）设控制电路中电源电压U不变，将水箱中水温由25℃的恒温调节到30℃的恒温，应该　　（选填“增大”或“减小”）滑动变阻器接入电路中的阻值。

共享时间:2024-06-18 难度:2 相似度:1

解析

纠错

下载

组卷

201533. （2021•交大附中•三模）在探究通过导体的电流与导体两端电压的关系时，小军设计了如图甲所示的电路，其中R₀为定值电阻，电源电压为3V且保持不变。
$德优题库$
（1）连接电路时，开关应处于        状态。请根据图甲，用笔画线代替导线，将图乙所示的实物电路连接完整。并使滑动变阻器的滑片P向右端移动时，电路中电流表示数变大。
（2）正确连接电路后，闭合开关S，发现电压表有示数，电流表无示数，可能出现的电路故障是        （写出一种情况即可）。
（3）排除故障后，小军调节滑动变阻器的滑片P到不同位置，观察并记录了每次加在R₀两端的电压值和通过它的电流值，并绘制了如图丙所示图象，由图象可知R₀=       Ω，分析图象可以得出的结论是        。
（4）完成实验后，实验小组又增加了一个定值电阻R₀和单刀双掷开关S，设计出一种测量小灯泡额定功率的方法，已知U_额=2.5V，如图丙所示，请将以下实验步骤补充完整。检查电路无误后，闭合开关S，将开关S₁拨至“1”，调节滑动变阻器滑片直至电压表示数为        V，滑片不动，将开关S₁拨至“2”，读出电压表示数为U₀，小灯泡的额定功率：P_额=       。（用U_额、U₀、R₀表示）

共享时间:2021-04-03 难度:2 相似度:1

解析

纠错

下载

组卷

201452. （2021•长安区•二模）小华为了让奶奶在冬天方便取暖，给奶奶买了一个取暖器，电路图如图甲所示，其中R₂为热敏电阻，其阻值随温度变化如图乙所示，取暖器的其它数据如表格所示。

控制电路电压（V）	12
加热电路电压（V）	220
加热功率（W）	1200
R₁（Ω）	5

（1）当室内温度为20℃时，控制电路中的电流为　　 A。
（2）求加热电路中电热丝R₀的阻值。（结果保留1位小数）
（3）在某次实际使用中取暖器正常工作10min，室内温度上升了10℃，求取暖器加热室内空气的能量转化效率。已知[c_空＝1×10³J/（kg•℃），ρ_空＝1.2kg/m³，房间的体积30m³]
（4）当室温处在20℃到25℃之间时，电压鉴别器即可控制开关S接通，让电热丝处于加热状态。求当室温从20℃到25℃电压鉴别器的电压变化范围。

共享时间:2021-03-27 难度:2 相似度:1

解析

纠错

下载

组卷

187998. （2025•师大附中•九模）周末小明跟随爸爸去市场挑选热水器。据工作人员介绍，空气源热泵热水器是新一代高“能效比”的热水装置，其工作原理简化为如图所示。如表是一款热泵热水器的部分参数。

额定制热水量	20L/h
额定电压/频率	220V/50Hz
额定输入功率	1200W

（1）通过工作人员介绍，其中参数“20L/h”表示此热水器当进水温度为15℃，出水温度为55℃时，每小时可出热水20L，这些水吸收的热量是多少？[ρ_水＝1.0×10³kg/m³，

（2）小明查阅资料知道：“能效比”为热泵机组产出的热量与投入的电能之比，请根据已知条件计算该款热水器的能效比n。
（3）现场工作人员还介绍了另一款电加热热水器，如表为该热水器的铭牌，其高温挡的电功率不小心被挡住了。图乙为该电热水器的内部简化电路，已知电源电压为220V，R₁、R₂为电热丝，S₁、S₂为挡位开关，S₂只能在a、b之间切换。工作人员说此电热水器高温挡产出的热量与热泵热水器相同，若对比热泵热水器和电热水器的高温挡，从能效比的角度看，哪种热水器更加节能？

XX牌热水器
电压		220V
电功率	高温挡
	中温挡	1100W
	低温挡	550W

共享时间:2025-06-29 难度:2 相似度:1

解析

纠错

下载

组卷

206767. （2025•翱翔中学•六模）如图甲所示是我市某公园的便民饮水点及其饮水机内部电路简化图，其中R₁的阻值为48.4Ω，R₁和R₂均为阻值不变的电热丝，饮水机有加热和保温挡，正常工作时，保温挡功率为110W。

（1）求饮水机在保温挡正常工作时的电流；
（2）当只有饮水机工作时，将3kg水从10℃加热到100℃，加热前后公园安装的数字式电能表示数如图乙所示，求饮水机的加热效率η；
（3）为节能减排，相关部门计划在该公园安装如图丙所示的太阳能电池为饮水机供电。已知晴天1m²太阳能电池一天能发电0.4kW•h，要求所有太阳能电池晴天一天的发电量能供饮水机使用3天。饮水机每天正常工作加热时间计为3h，保温时间计为8h，求至少要安装多大面积的太阳能电池。

共享时间:2025-05-28 难度:2 相似度:1

解析

纠错

下载

组卷

193452. （2024•师大附中•九模）周末小明跟随爸爸去市场挑选热水器。据工作人员介绍，空气源热泵热水器是新一代高“能效比”的热水装置，其工作原理简化为如图所示。如表是一款热泵热水器的部分参数。

额定制热水量	20L/h
额定电压/频率	220V/50Hz
额定输入功率	1200W

（1）通过工作人员介绍，其中参数“20L/h”表示此热水器当进水温度为15℃，出水温度为55℃时，每小时可出热水20L，这些水吸收的热量是多少？[ρ_水＝1.0×10³kg/m³，

（2）小明查阅资料知道：“能效比”为热泵机组产出的热量与投入的电能之比，请根据已知条件计算该款热水器的能效比n。
（3）现场工作人员还介绍了另一款电加热热水器，如表为该热水器的铭牌，其高温挡的电功率不小心被挡住了。图乙为该电热水器的内部简化电路，已知电源电压为220V，R₁、R₂为电热丝，S₁、S₂为挡位开关，S₂只能在a、b之间切换。工作人员说此电热水器高温挡产出的热量与热泵热水器相同，若对比热泵热水器和电热水器的高温挡，从能效比的角度看，哪种热水器更加节能？

XX牌热水器
电压		220V
电功率	高温挡
	中温挡	1100W
	低温挡	550W

共享时间:2024-06-25 难度:2 相似度:1

解析

纠错

下载

组卷

206969. （2021•西工大附中•一模）煤气是现代家庭普遍使用的燃料。设所燃烧的是水煤气，燃烧值为2539千卡/米³．现用它把一壶初温为20℃的水加热到100℃，用去的煤气为0.10米³．如总的热效率为40%，求这壶开水的质量是多少千克？

共享时间:2021-03-13 难度:2 相似度:1

解析

纠错

下载

组卷

200910. （2022•铁一中学•一模）如图所示为双挡位电热足浴器某次加热工作时的控制面板显示（额定电压为220V）。

（1）足浴器在保温状态下正常工作时的电流是多大？
（2）足浴器中装入质量为4kg的水，正常加热7min可使初温为22℃的水达到控制面板上显示的温度，求水吸收的热量和足浴器的加热效率[水的比热容c_水＝4.2×10³J/（kg•℃）]。
（3）足浴器内部有R₁、R₂两个发热电电阻，已知电阻R₁的阻值为61.6Ω，请分析计算R₂的阻值，并在图中虚线框内画出导线、电阻R₁和R₂三个元件的符号（注意标清电字母）。完成足浴器的内部电路，使得旋钮顺时针旋转时依次接入加热挡和保温挡。（旋钮开关位于a、a点，表示a与a接通）。

共享时间:2022-03-05 难度:2 相似度:1

解析

纠错

下载

组卷

193665. （2024•铁一中学•六模）空气能热水器，也称为“空气源热泵热水器”，其工作原理与空调器极为相似，采用少量的电能驱动压缩机运行，高压的液态制冷剂经过膨胀阀后在蒸发器内蒸发为气态，并从空气中吸收大量的内能。小帅家买了一款新型空气能热水器（如图﹣1所示），其工作时，液态制冷剂进入蒸发器，生成的蒸汽被压缩机压缩后变成高温、高压的蒸汽进入冷凝器，再将能量传递给冷水，如图﹣2所示，此款热水器的部分参数如下表，正常工作时，将整箱水从26℃加热到56℃，用时56min。小刚查阅资料得知一级能效比为3.4以上，表示耗能最低，二级能效比为3.2，表示比较节能，三级能效比为3.0，四级能效比为2.8，五级能效比为2.6（空气能热水器的能效比指储水箱中的水吸收的能量与压缩机消耗的电能的比值）。已知

，

，g＝10N/kg。

能效等级	电源电压/V	额定输入功率/W
二级	220	1250
水箱容积/L	机身净重/kg	接地面积/cm²
100	70	2000

（1）请通过计算说明此热水器的能效等级是否达到二级。
（2）若这些热量分别由空气能热水器和电热水器提供，已知电热水器的加热效率为80%，则空气能热水器所消耗的电能与电热水器所消耗的电能相比，可节约多少焦耳的电能？
（3）能效比数值越小，代表对电能的利用率越　　（选填“高”或“低”），空气能热水器　　（选填“遵守”或“违背”）能量守恒定律。

共享时间:2024-05-21 难度:2 相似度:1

解析

纠错

下载

组卷

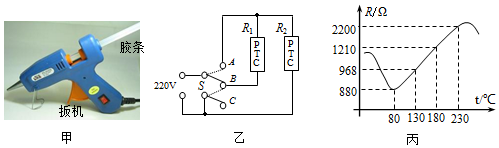

207688. （2019•交大附中•二模）热熔胶在室温下为固体，加热到一定程度时变为粘性较强的液体，冷却后将物体牢牢地粘在一起，如图甲是热熔胶枪的外形，其内部有2只相同的PTC发热电阻，电路如图乙，单只PTC元件的电阻与温度的变化关系如图丙所示。扣动扳机能使固体胶条向前挤压，联动开关S同时倒向A、B，枪口冒出胶液：松开扳机，联动开关S同时倒向B、C，为预热状态。
$德优题库$
（1）松开扳机时，两只PTC元件是联，当温度为80℃时，电路中的总电阻是多少？
（2）在预热状态，当温度为80℃时，电路中的电流是多少？
（3）当温度为180℃时，胶液有最佳粘性，若熔化1kg胶需要吸收6.0×10⁵J热量，已知一根胶条的质量为40g,而熔化整根胶条需持续扣动扳机时间为400s,试计算热熔胶枪熔化这根胶条时的加热效率？

共享时间:2019-03-20 难度:2 相似度:1

解析

纠错

下载

组卷

194127. （2024•滨河中学•五模）某家用速热式电热水器的铭牌标明：加热功率4400W，保温功率100W，水箱容积25L；其内部结构如图所示：R₁、R₂是水箱中加热盘内的电热丝，水箱放满水后闭合开关S₁开始加热，当水温升高到40℃时，温控开关S₂自动切换到保温状态。

（1）R₁的阻值是多少？
（2）如果热水器每天平均保温20h，则这台电热水器正常工作时每天因保温要消耗的电能是多少？
（3）善于观察的张林发现，当只有热水器工作时，将一箱冷水加热1min，热水器显示屏显示水温由20℃上升到22℃，同时电能表（如图乙）指示灯闪烁了80次，则该电热水器的效率多大？（ρ_水＝1.0×10³kg/m³，c_水＝4.2×10³J/（kg•℃），不考虑电阻随温度变化）

共享时间:2024-05-14 难度:2 相似度:1

解析

纠错

下载

组卷

200760. （2022•长安区•一模）如图甲所示是王华的爷爷新购买的一台电热足浴器，其加热简化电路图如图乙所示，其中R₁、R₂均为发热电阻，S₂为温控开关，足浴器铭牌的部分参数如下表所示，求：

***牌足浴器
额定电压		220V
额定功率	高温功率	880W
	低温功率	220W
容积（最高水位）		10L

（1）若同时闭合开关S₁、S₂，足浴器处于　　温挡。
（2）请计算电阻丝R₁的阻值。（计算结果保留一位小数）
（3）足浴器装入最大容积初温为22℃的水，当水温加热到42℃时过程共耗时20min，该足浴器的加热效率。[结果精确至0.1%，ρ_水＝1.0×10³kg/m³，c_水＝4.2×10³J/（kg•℃）]
（4）王华发现加热时间过长，想对上述电路进行改造，使高温挡的功率为1320W，要求只改变其中一个电热丝的阻值，请你通过分析和计算，求出该电热丝改变后的阻值应为多少？

共享时间:2022-03-03 难度:2 相似度:1

解析

纠错

下载

组卷
