I的电流。
A＝1A电流，
A＝0.5A电流，
A＝0.25A电流，
如图是某款能加热的榨汁杯电路原理图，它有“榨汁”“保温”“加热”三挡，已知R1=220Ω，加热挡的电功率为440W，当闭合开关 时，榨汁杯处于榨汁挡；只闭合开关S2时，榨汁杯处于 挡。电阻丝R2= Ω。
如图甲是一种新型智能电热马桶盖，其内部电路结构如图乙所示，R是电热丝，单刀双掷开关S2可接a或b,通过开关S1和S2不同的连接方式，可以实现“高、中、低”三挡加热功率的转换，当S1闭合，S2接b时是 （选填“高”“中”或“低”）挡，电源电压恒为220V，若低温挡功率为22W，则电热丝R的阻值为 Ω，高温挡时，其功率为 W。
如图所示电路中，电源电压恒定，滑动变阻器R2的滑片滑到a端时，电阻R1消耗的功率为7.2W；滑到b端时，电阻R1消耗的功率为0.8W，此时电压表示数为4V．则电源电压为 V，滑片在b端时电流表的示数为 A。
如图所示电路电源电压不变，闭合开关S移动滑动变阻器的滑片至某位置，定值电阻R0消耗的功率为2.5W；再次移动滑片至另一位置，R0消耗的功率为10W，电压表的示数为5V．若前后两次滑动变阻器消耗的功率相同，则电源电压U= V。
如图所示是小丽家安装的电能表。在保证电表安全的情况下，他家最多可同时使用总功率为 W的用电器。若家中只有一台电热水器在工作，电能表的转盘在一定时间内转动250圈，该热水器的实际功率是1000W，则此次工作时间为 min。一只额定功率为“220V，10W”的LED灯与一只“220V，100W”的白炽灯正常发光时亮度相当，若LED灯正常发光时的效率为80%，则白炽灯正常发光时的效率为 。
dyczwuyn
2021-06-23
初中物理 | | 填空题

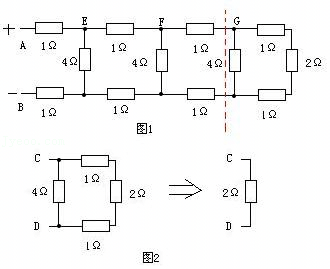

图中所有电阻的额定功率都是4W，若从A点流入的电流为2A，则图中阻值为2Ω的那个电阻消耗的功率为 W。
纠错
收藏
下载
相似
组卷
解析
如图所示电路中，电源电压保持不变，电阻R1与R2的阻值之比为2：1．开关S断开时，
