206292. （2024•长安区一中•五模）如图甲所示，长度为L的圆柱形金属棒固定在绝缘支架上，将多用电表的选择开关旋至欧姆挡的“×10”处，欧姆调零后，粗测金属棒的电阻，指针所指的位置如图乙所示；用螺旋测微器测量其横截面的直径d如图丙所示；为了精确的测量金属棒的电阻（用R₂表示）与电阻率，实验小组设计了如图丁所示的电路图，然后连接实物图，闭合开关，移动滑动变阻器R₁的滑片，使其位于不同的位置，同时调节电阻箱R，在始终保持电流表的示数I₁不变的条件下，记录多组电流表的示数I₂和相应的电阻箱的读数R，根据这些数据，描点绘制出的

关系图像如图戊所示，电流表的内阻忽略不计，回答下列问题：

（1）乙图所测的电阻的阻值为　      　Ω，丙图的读数为d＝　        　mm。
（2）写出戊图的函数关系式　                  　（用I₁、I₂、R、R₂来表示）。
（3）由戊图所给的已知条件可得金属棒的电阻R₂＝　                　（用b来表示）。金属棒的电阻率为ρ＝　                  　（用b、L、d来表示）。

共享时间:2024-05-05 难度:3

纠错

下载

相似

组卷

[考点]

螺旋测微器的使用与读数，导体电阻率的测量，练习使用多用电表（实验），

[答案]

（1）190，9.693；（2）R^﹣1＝

﹣

；（3）

，

。

[解析]

解：（1）根据多用电表欧姆挡的读数规则，电阻的阻值为19×10Ω＝190Ω
根据螺旋测微器的读数规则，丙图的读数为9.5mm+19.3×0.01mm＝9.693mm
（2）由并联电路及欧姆定律可得I₂R₂＝（I₁﹣I₂）R，整理可得：
R^﹣1＝

﹣

（3）由公式结合题图戊可得题图戊纵轴的截距为﹣

，解得R₂＝

由R₂＝

联立解得

故答案为：（1）190，9.693；（2）R^﹣1＝

﹣

；（3）

，

。

[点评]

本题考查了"螺旋测微器的使用与读数，导体电阻率的测量，练习使用多用电表（实验），"，属于"典型题"，熟悉题型是解题的关键。

转载声明：

本题解析属于发布者收集录入，如涉及版权请向平台申诉！！版权申诉

相似题 全部同步专题复习模拟真题联考专练月考周考期中期末单元寒假暑假副题

158765. （2023•西安中学•高三上四月）在实验室中测量一金属丝的电阻率：
$德优题库$
（1）先用多用电表×10Ω挡粗测其电阻发现多用表指针偏角偏大，为进一步较精确测量选用合适的倍率重新欧姆调零后，测量时指针位置如图1所示，其电阻为 Ω，然后用螺旋测微器测其直径如图2所示，示数为 mm。
（2）为了减小实验误差，需进一步测其电阻，除待测金属丝外，实验室还备有的实验器材如下：
A.电压表V₁（量程3V，内阻约为1.5kΩ）
B.电压表V₂（量程15V，内阻约为75kΩ）
C.电流表A₁（量程3A，内阻约为0.2Ω）
D.电流表A₂（量程0.6A，内阻约为1Ω）
E.滑动变阻器R₁（0～5Ω，允许通过的最大电流1.0A）
F.滑动变阻器R₂（0～2000Ω，允许通过的最大电流1.0A）
G.输出电压为2.5V的直流稳压电源E
H.开关S，导线若干
①为了测多组实验数据，则上述器材中电流表应选用，电压表应选用，滑动变阻器应选用（均填仪器前面的字母序号）。
②根据所选仪器设计好电路，画在虚线框中。

共享时间:2023-02-27 难度:3 相似度:2

解析

纠错

下载

组卷

160163. （2020•西安中学•一模）为了测量一精密金属丝的电阻率：
Ⅰ．先用多用电表×1Ω挡粗测其电阻为 Ω，然后用螺旋测微器测其直径为 mm,游标卡尺测其长度是 mm.
$德优题库$
Ⅱ．为了减小实验误差，需进一步测其电阻，除待测金属丝外，实验室还备有的实验器材如下：
A．电压表V₁（量程3V，内阻约为15kΩ）
B．电压表V₂（量程15V，内阻约为75kΩ）
C．电流表A₁（量程3A，内阻约为0.2Ω）
D．电流表A₂（量程600mA，内阻约为1Ω）
E．滑动变阻器R₁（0～5Ω，0.6A）
F．滑动变阻器R₂（0～2000Ω，0.1A）
G．输出电压为3V的直流稳压电源E
H．电阻箱
I．开关S，导线若干
为了测多组实验数据，则上述器材中应选用的实验器材有（填代号）．请在虚线框内设计最合理的电路图并将图5的实物连线．但用该电路电阻的测量值真实值（选填“大于”、“等于”或“小于”）．如果金属丝直径为D，长度为L，所测电压为U，电流为I，写出计算电阻率．
$德优题库$

共享时间:2020-03-15 难度:4 相似度:1.75

解析

纠错

下载

组卷

158350. （2024•长安二中•高二上二月） $德优题库$ 某同学在进行“测定金属丝的电阻率”的实验。
（1）如图甲所示，该同学用螺旋测微器测量金属丝的直径D=       mm。
（2）该同学用如图乙所示电路图测量金属丝R_x的电阻，供选择的仪器如下：
①电流表A₁（内阻为r）；
②电流表A₂；
③滑动变阻器R₁（0～1000Ω）；
④滑动变阻器R₂（0～20Ω）；
⑤蓄电池（2V）；
⑥电键S及导线若干。
（3）滑动变阻器应选择        （选填“R₁”或“R₂”）；在图丙中按图乙用连线代替导线连接实物图。
（4）闭合电键S，移动滑动触头至某一位置，记录A₁、A₂的读数I₁、I₂，通过调节滑动变阻器，得到多组实验数据；以I₂为纵坐标，I₁为横坐标，作出相应图象，如图丁所示。根据I₂-I₁图象的斜率k及电流表A₁内阻r,写出金属丝电阻的表达式R_x=       。
（5）测得金属丝连入电路的长度为L，则金属丝电阻率ρ=       （用k、D、L、r表示）。

共享时间:2024-12-10 难度:2 相似度:1.67

解析

纠错

下载

组卷

160854. （2015•西安中学•四模）有一根细而均匀的导电材料样品（如图a所示），截面为同心圆环（如图b所示），此样品长L约为3cm,电阻约为100Ω，已知这种材料的电阻率为ρ，因该样品的内径太小，无法直接测量．现提供以下实验器材：
A．20等分刻度的游标卡尺
B．螺旋测微器
C．电流表A₁（量程50mA，内阻r₁=100Ω）
D．电流表A₂（量程100mA，内阻r₂大约为40Ω）
E．电流表A₃（量程3A，内阻r₃大约为0.1Ω）
F．滑动变阻器R（0-10Ω，额定电流2A）
G．直流电源E（12V，内阻不计）
H．导电材料样品R_x（长L约为3cm,电阻R_x约为100Ω）
I．开关一只，导线若干；
请根据上述器材设计一个尽可能精确地测量该样品内径d的实验方案，回答下列问题：
$德优题库$
（1）用游标卡尺测得该样品的长度如d图所示，其示数L=       mm；用螺旋测微器测得该样品的外径如e图所示，其示数D=       mm.
（2）请选择合适的电流表        ，画出最佳实验电路图，并标明所选器材前的字母代号．
（3）用已知物理量的符号和测量量的符号来表示样品的内径d=
$德优题库$

共享时间:2015-04-19 难度:3 相似度:1.34

解析

纠错

下载

组卷

160179. （2020•西安中学•四模）（1）多用电表测未知电阻阻值的电路如图（a）所示，电池的电动势为E、内阻为r，R₀为调零电阻，R_g为表头内阻，电路中电流I与待测电阻的阻值R_x关系图象如图（b）所示，则该图象的函数关系式为　；

（2）下列根据图（b）中I﹣R_x图线做出的解释或判断中正确的是　　
A．用欧姆表测电阻时，指针指示读数越大，测量的误差越小
B．欧姆表调零的实质是通过调节R₀，使R_x＝0时电路中的电流I＝I_g
C．R_x越小，相同的电阻变化量对应的电流变化量越大，所以欧姆表的示数左密右疏
D．测量中，当R_x 的阻值为图（b）中的R₂时，指针位于表盘中央位置的左侧
（3）某同学想通过另一个多用电表中的欧姆挡，直接去测量某电压表（量程10V）的内阻（大约为几十千欧），由该多用电表刻度盘上读出电阻刻度中间值为30，欧姆挡的选择开关拨至倍率　 K　挡．先将红、黑表笔短接调零后，选用图（c）中　　（填“A”或“B”）方式连接．在本实验中，如图（d）所示，某同学读出欧姆表的读数为 Ω，这时电压表的读数为　　 V．请你求出欧姆表电池的电动势为　 V．

共享时间:2020-04-15 难度:1 相似度:1.33

解析

纠错

下载

组卷

160226. （2020•西安中学•三模）张明同学在测定某种合金丝的电阻率时：
（1）用螺旋测微器测得其直径为　    　mm（如图甲所示）；
（2）用20分度的游标卡尺测其长度为　   　cm（如图乙所示）；
（3）用图丙所示的电路测得的电阻值将比真实值　   　（填“偏大”或“偏小”）。

共享时间:2020-04-03 难度:1 相似度:1.33

解析

纠错

下载

组卷

206578. （2023•长安区•一模）在“练习使用多用电表”实验中：
（1）某同学欲测量一节干电池的电压，下述操作正确的是        （填字母）。
A．欧姆调零，选择挡位，表笔接触电池两极（其中红表笔接触正极），读数
B．选择挡位，欧姆调零，表笔接触电池两极（其中黑表笔接触正极），读数
C．机械调零，选择挡位，表笔接触电池两极（其中红表笔接触正极），读数
D．选择挡位，机械调零，表笔接触电池两极（其中黑表笔接触正极），读数
（2）如果欲测量如图甲所示插座的电压，则应把多用电表的选择开关打到如图乙所示的位置        （选填A、B、C、…、Q字母）。
$德优题库$
（3）该同学用一个满偏电流为100mA、内阻为15Ω的电流表，一只滑动变阻器和一节电动势为1.5V的干电池组装成一个欧姆表，如图丙所示。其中B表笔应为        （填“红”或“黑”）表笔；电流表50mA刻度处应标的电阻刻度为        Ω；经调零后，将A、B两表笔分别接未知电阻R_x两端引线，指针指在电流表刻度的60mA处，则电阻R_x=       Ω。

共享时间:2023-03-01 难度:1 相似度:1.33

解析

纠错

下载

组卷

206437. （2024•高新一中•五模）某兴趣小组在实验室练习使用多用电表，并对其原理进行探究。

（1）为了探测图1所示黑箱中的元件，同学们先研究多用电表欧姆挡内部的部分原理图，如图2所示，欧姆表表盘中值刻度为“15”。机械调零后，若将选择开关旋至“×10”，将多用电表的红、黑表笔短接，进行欧姆调零，某电阻接入红、黑表笔间，表盘如图3所示，则该电阻的阻值为　　Ω。
（2）选择开关旋至“×10”，调零后多用电表的总内阻为　　Ω，将另一电阻接入红、黑表笔间，指针指在满偏刻度的

处，则另一电阻的阻值为　　Ω。
（3）黑箱面板上有三个接线柱1、2和3，黑箱内有一个由三个阻值相同的电阻构成的电路。用欧姆表测得1、2之间的电阻为5Ω，2、3之间的电阻为10Ω，1、3之间的电阻为15Ω，在图1虚线框中画出黑箱中的电阻连接的可能方式（一种即可）。
（4）同学们还用多用电表欧姆挡判断发光二极管的正负极，表笔与二极管的两极连接后，发现电表指针几乎不偏转；对调红、黑表笔后，发现指针有明显偏转。此时与多用电表红色表笔相连的是二极管　　（选填“正极”或“负极”）。

共享时间:2024-05-01 难度:1 相似度:1.33

解析

纠错

下载

组卷

159432. （2022•周至中学•高三上一月）某同学用一节电动势为1.50V的干电池，将量程为0～1mA、内阻为90Ω的表头改装成倍率分别为“×1”和“×10”的双倍率欧姆表，如图所示，其中定值电阻R₁＝1Ω、R₂＝9Ω。
（1）红表笔应为　   　（填“A”或“B”）。
（2）分析可知当K拨到　    　（填“1”或“2”）时倍率为“×10”。
（3）改装完成后，将K投到“1”，表头的刻度盘中央对应的阻值为　   　Ω，将红、黑表笔短接进行欧姆调零后，测量R_x的阻值时指针指向

的位置，则R_x＝　　Ω。电池老化导致内阻变大、电动势几乎不变，使用时仍然能够欧姆调零，则待测电阻R_x的测量值　　（填“大于”、“小于”或“等于”）真实值。

共享时间:2022-10-20 难度:1 相似度:1.33

解析

纠错

下载

组卷

206228. （2024•西安中学•九模） $德优题库$ 某同学配眼镜时购买了店家推荐的一款纯钛眼镜架，价格较高。该同学将眼镜拿到实验室想通过测量眼镜架的电阻率进行鉴定。已知纯钛的电阻率为5.40×10^-7Ω?m,实验室电流表内阻几欧，电压表内阻几千欧，以下是具体实验操作步骤：（1）用螺旋测微器测量眼镜腿的直径，某次示数如图甲，该眼镜腿的直径d为        mm。
（2）采用伏安法测电阻，将眼镜腿接入电路，测量其接入电路的长度L。
（3）为减小误差，测量更多组数据，请在如图乙中进行实物连接。闭合开关前应将滑动变阻器滑片调至        （最左端或最右端）。
（4）调节滑动变阻器，测量多组电压表示数U和电流表示数I，计算出眼镜腿接入电路的电阻平均值。根据以上数据带入电阻率公式ρ=       ，就可鉴别出眼镜材质是否为纯钛。

共享时间:2024-06-29 难度:1 相似度:1.33

解析

纠错

下载

组卷

206183. （2025•高新一中•五模）某兴趣小组在实验室练习使用多用电表，并对其原理进行探究。

（1）为了探测图1所示黑箱中的元件，同学们先研究多用电表欧姆挡内部的部分原理图，如图2所示，欧姆表表盘中值刻度为“15”。机械调零后，若将选择开关旋至“×10”，将多用电表的红、黑表笔短接，进行欧姆调零，某电阻接入红、黑表笔间，表盘如图3所示，则该电阻的阻值为　　 Ω。
（2）选择开关旋至“×10”，调零后多用电表的总内阻为　　 Ω，将另一电阻接入红、黑表笔间，指针指在满偏刻度的

处，则另一电阻的阻值为　　 Ω。
（3）黑箱面板上有三个接线柱1、2和3，黑箱内有一个由三个阻值相同的电阻构成的电路。用欧姆表测得1、2之间的电阻为5Ω，2、3之间的电阻为10Ω，1、3之间的电阻为15Ω，在图1虚线框中画出黑箱中的电阻连接的可能方式（一种即可）。
（4）同学们还用多用电表欧姆挡判断发光二极管的正负极，表笔与二极管的两极连接后，发现电表指针几乎不偏转；对调红、黑表笔后，发现指针有明显偏转。此时与多用电表红色表笔相连的是二极管　　（选填“正极”或“负极”）。

共享时间:2025-05-11 难度:1 相似度:1.33

解析

纠错

下载

组卷

206123. （2025•西安中学•三模）某兴趣小组欲将一个量程为0.6A、内阻不计的电流表改装成欧姆表。实验室提供的器材有：
A.4节新干电池（每节新干电池的电动势均为E=1.5V、内阻均不计）
B.滑动变阻器R₁（最大阻值为20Ω）
C.滑动变阻器R₂（最大阻值为5kΩ）
D.表笔
E.导线若干
$德优题库$
实验过程如下：
（1）将4节新干电池串联充当电源，选取滑动变阻器        （填“R₁”或“R₂”），按图甲连接电路，滑动变阻器移到阻值最大处。
（2）将两表笔短接，移动滑动变阻器的滑片，直到电流表达到满偏电流I_g，此时整个电路的内阻R_内=        Ω，该步骤为使用欧姆表测量未知电阻阻值过程中的        （填“欧姆调零”或“机械调零”）。
（3）两表笔连接被测电阻R_x，如图乙所示。此时电流表的示数如图丙所示，则电流表的示数I=        A，对应的被测电阻的阻值R_x=        Ω。

共享时间:2025-04-13 难度:1 相似度:1.33

解析

纠错

下载

组卷

206669. （2022•西安中学•三模）某同学用以下器材连接成如图所示的电路，并将原微安表盘改画成如图所示，成功地改装成一个简易的“R×1k”的欧姆表，使用中发现这个欧姆表用来测量阻值在10～20kΩ范围内的电阻时精确度令人满意，表盘上数字“15”为原微安表盘满偏电流一半处。所供器材如下：
A.I_g=100μA的微安表一个；
B.电动势E=1.5V，电阻可忽略不计的电池；
C.阻值调至14kΩ电阻箱R一个；
D.红、黑表笔和导线若干。
$德优题库$
（1）原微安表的内阻R_g=       Ω；
（2）当电表指针指在20刻线上时，回路中微安表示数为        μA；（保留1位小数）
（3）随着使用时间变长当内置电池电动势变小，仍可进行欧姆调零，若使用该表测量某电阻阻值，则测量值        真实值（填“大于”“小于”或“等于”）。

共享时间:2022-04-15 难度:1 相似度:1.33

解析

纠错

下载

组卷

161061. （2024•西安中学•高三上期末）图a是多用电表的表盘示意图，小明用多用电表“×10”倍率的欧姆挡测量一只电阻的阻值，发现指针偏转角太小，为了测量结果比较精确，小明按以下步骤进行了实验：
$德优题库$
（1）应换用        （选填“×1”或“×100”）倍率的欧姆挡。
（2）两表笔短接，通过调节        （选填“S”“T”或“K”），进行欧姆调零。
（3）重新测量并读数，若这时刻度盘上的指针位置如图b所示，测量结果是        Ω。
（4）图c是小明刚刚使用过的两种倍率的欧姆挡内部电路示意图，R₂为欧姆调零旋钮。当开关S断开时的倍率是        （选填“×1”“×10”“×100”）。同时应保证R₁的阻值是灵敏电流计R_g的        倍。

共享时间:2024-02-28 难度:1 相似度:1.33

解析

纠错

下载

组卷

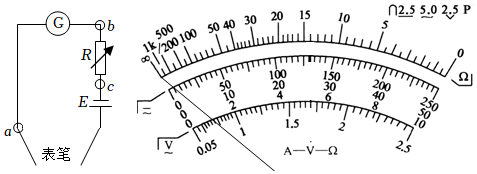

158739. （2023•西安中学•高三上二月）使用多用电表测量电阻时，多用电表内部的电路可以等效为一个直流电源（一般为电池）、一个电阻和一表头相串联，两个表笔分别位于此串联电路的两端。现需要测量多用电表内电池的电动势，给定的器材有：待测多用电表，量程为60mA的电流表，导线若干。实验时，将多用电表调至×1Ω挡，调好零点。完成下列填空：
